8. Montering i stålkonstruktioner
Arbejdstrin:
1. Ved montering skal de gældende forskrifter og regler for beskyttelse af medarbejdernes sikkerhed og
sundhed overholdes.
2. Der skal fremstilles en montagetegning for øjeboltens relevante monteringssted med de nødvendige
angivelser for en fagligt korrekt montering. Specialmonteringer af øjebolten skal aftales med producenten.
3. AP-Fix øjebolten kan monteres på horsontale, vertikale og skrå stålkonstruktioner.
4. Monteringen må kun foretages af kvalificerede montører, evt. uddannet af producenten.
5. Det fastgørelsesmateriale, der leveres af producenten, skal anvendes.
6. Inden montering skal øjeboltens monteringssted kontrolleres af montøren med montagetegningen og
angivelserne i brugsanvisningen med henblik på overensstemmelse. Hvis montøren finder
uoverensstemmelser, må monteringen ikke gennemføres, der skal i stedet tages kontakt med en
kvalificeret tekniker og producenten.
7. Der børes et Ø 17 mm hul i stålkonstruktionen med en egnet boremaskine. Hulvæggen skal beskyttes
mod korrosion (fx zinkpulvermaling).

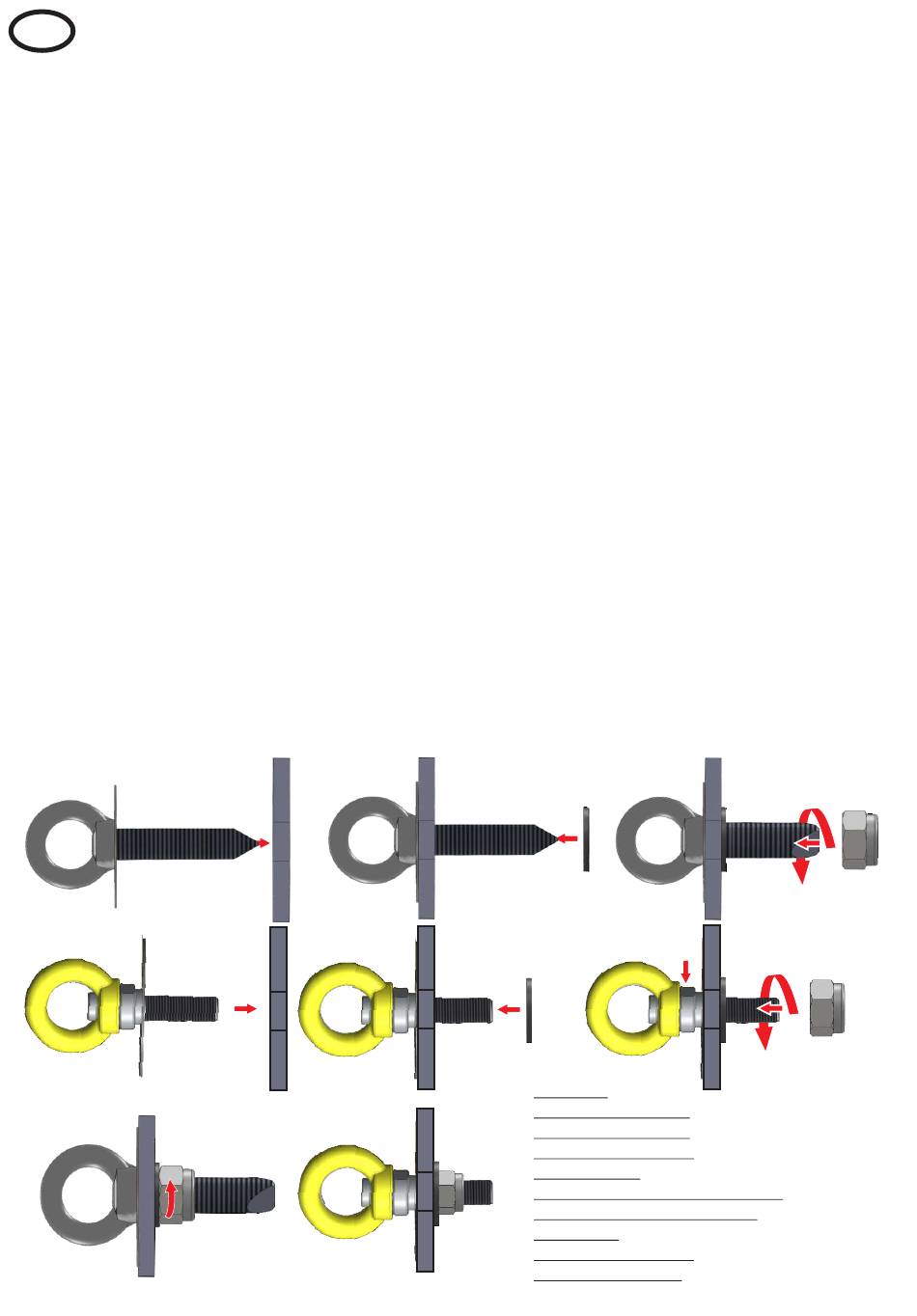

8. Øjebolten stikkes med typeskiltet ind i hullet (fig. 13).
9. Typeskiltet skal være læsbart.
10. Underlagsskiven M 16 skydes på gevindstangen (fig. 14)
11. Møtrikken M 16 SSI skrues på gevindstangen som i fig. 15 og spændes med en momentnøgle med top
str. 24 til med tilspændingsmoment på 80 Nm, til øjebolten er fast forankret i stålkonstruktionen (fig 16).
Herunder holdes øjebolten fast med et egnet værktøj, fx en dorn.
Bemærk:
Fagligt korrekt udført montering skal før brug kontrolleres af en kompetent person iht. BetrSchV § 14,
og dette skal dokumenteres i modtagelsesprotokollen. Kontrollen før ibrugtagning er ikke noget bevis
for, at den eksisterende konstruktion vil holde mod de kræfter, der optræder i tilfælde af et styrt, den
bruges blot til at kontrollere, at øjebolten sidder fast i monteringsunderlaget.
Fig. 13
Fig. 16
Fig. 14
82
Fig. 15
24 mm
Værktøj:
Mærkningsværktøj,
egnet måleværktøj,
egnet boremaskine,
bor Ø17 mm,
Korrosionsbeskyttende middel,
1 stk. gaffelnøgle st. 24 mm
1 stk. dorn
1 stk. momentnøgle
1 stk soket 24 mm
