Procès-verbal d'essai
Montage :
Entreprise de
montage :
Monteur :
Fissure du support
(doute sur la portance)
Montage conforme aux indications du fabricant
Les consignes de fixation recommandées ont été respectées
Procès-verbal d'essai de charge en cas de contrôle répété dans le béton
1.
Travaux réalisés :
1.1 Essai de charge du point d'ancrage AP-Fix
2.
Méthode d'essai utilisée : Essai de charge selon le principe de précontrainte
2.1 Description du fonctionnement :
manchon taraudé du dispositif d'essai de charge un couple de 35 Nm, ce qui provoque sur le point
d'ancrage une charge de traction de 13 kN. En cas de non-dépassement de l'angle de torsion admissible
de 135°, le glissement est inférieur à 0,2 mm et l'essai est "réussi" pour le point d'ancrage.
2.2 Contrôle/Essai : La surface en béton a été nettoyée. Deux essais de charge ont été réalisés pour
chaque point d'ancrage. Le premier couple de serrage appliqué a servi à lisser la rugosité du béton, au
niveau des surfaces d'appui du dispositif d'essai. Après quoi le point d'ancrage a été soulagé, et la
position du dispositif d'essai n'a pas changé. L'application d'un couple de resserrage de 5 Nm a été le
point de départ de la seconde mesure. Le marquage 0° de l'échelle angulaire a été porté sur le trait de
marquage du manchon taraudé. Le couple de 25 Nm a été appliqué pour l'essai. L'angle de torsion peut
être lu sur l'échelle.
3. Matériels et éléments contrôlés :
Pièce
Désignation
4. Les défauts suivants ont été constatés :
5. Remarques :
Date du prochain essai :
Personne habilitée
Documentation avec photos/figures
Épaisseur min. de l'élément de construction
Distance min. par rapport au bord
Avec une clé de serrage dynamométrique, on applique sur le
Couple appliqué pour l'essai
N° fabr.
Lieu, date, signature du donneur d'ordre
37
Distance min. entre axes
Angle de torsion

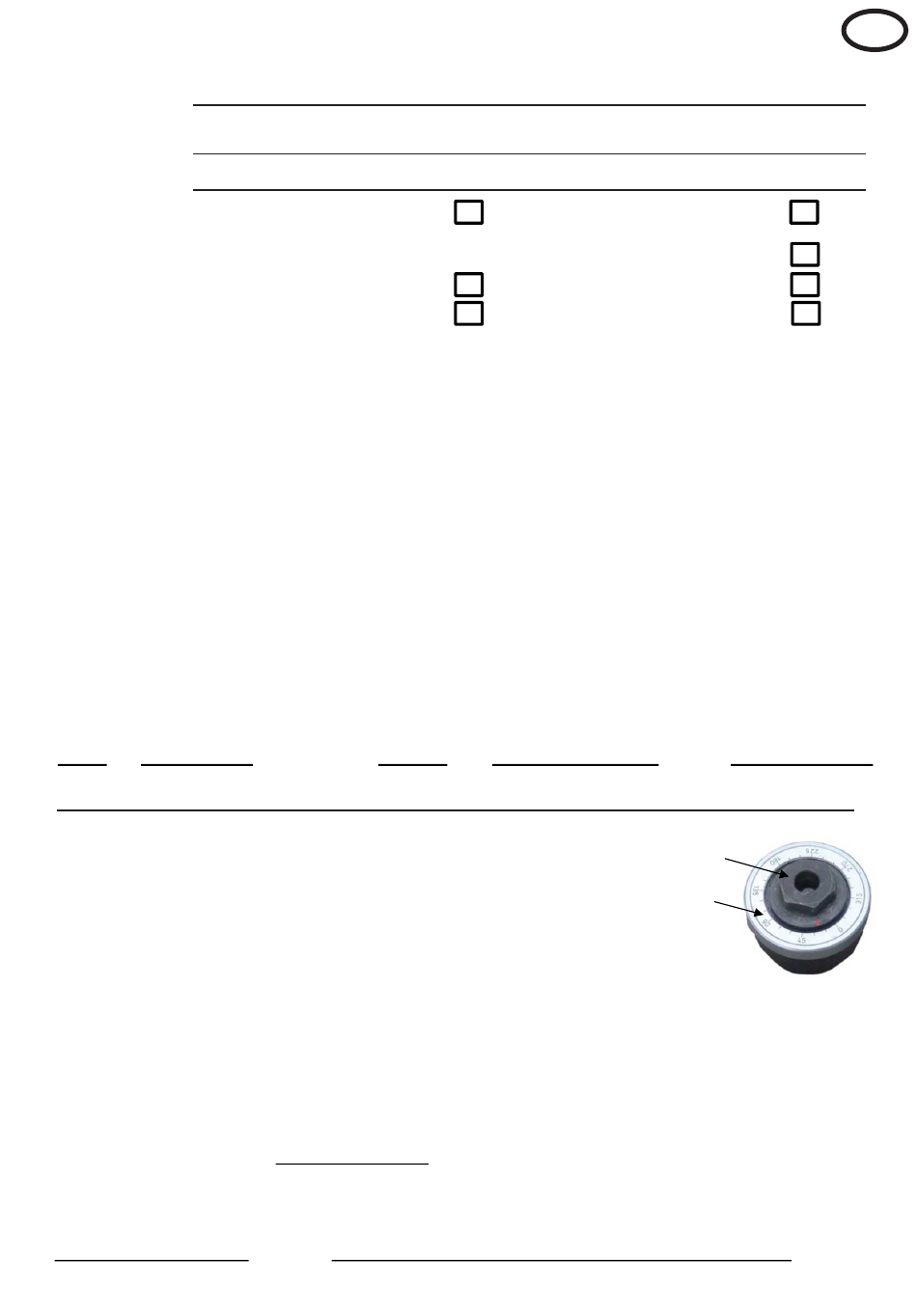

Fig (1) Dispositif d'essai de charge
Manchon taraudé
Échelle angulaire
F
