FIN
8. Asennus teräsrakenteisiin
Työvaiheet:
1. Asennuksen yhteydessä on noudatettava voimassa olevia asennushenkilöiden turvallisuutta ja terveyttä
koskevia sääntöjä ja määräyksiä.
2. Ankkurointilaitteen jokaista asennuspaikkaa varten on laadittava asennuspiirustus, joka sisältää
asianmukaista asennusta varten tarvittavat tiedot. Ankkurointilaitteen asennuksesta normaalista
poikkeavalla tavalla on sovittava valmistajan kanssa.
3. AP-Fix-ankkurointilaite voidaan asentaa vaakasuuntaisiin, pystysuuntaisiin ja kalteviin teräsrakenteisiin.
4. Asennuksen saavat suorittaa vain pätevät, mahdollisesti valmistajan kouluttamat asentajat.
5. Vain valmistajan toimittamaa kiinnitysmateriaalia saa käyttää.
6. Ennen asennusta asentajan on tarkastettava, että ankkurointilaitteen asennuspaikka vastaa
asennuspiirustusta ja käyttöohjeen tietoja. Jos asentaja havaitsee poikkeavuuksia, asennusta ei saa
tehdä, vaan on otettava yhteys pätevään teknikkoon ja valmistajaan.
7. Teräsrakenteeseen porataan soveltuvalla porakoneella ja terällä halkaisijaltaan 17 mm:n reikä. Reiän
seinämä on suojattava korroosiolta (esim. sinkkimaalilla).

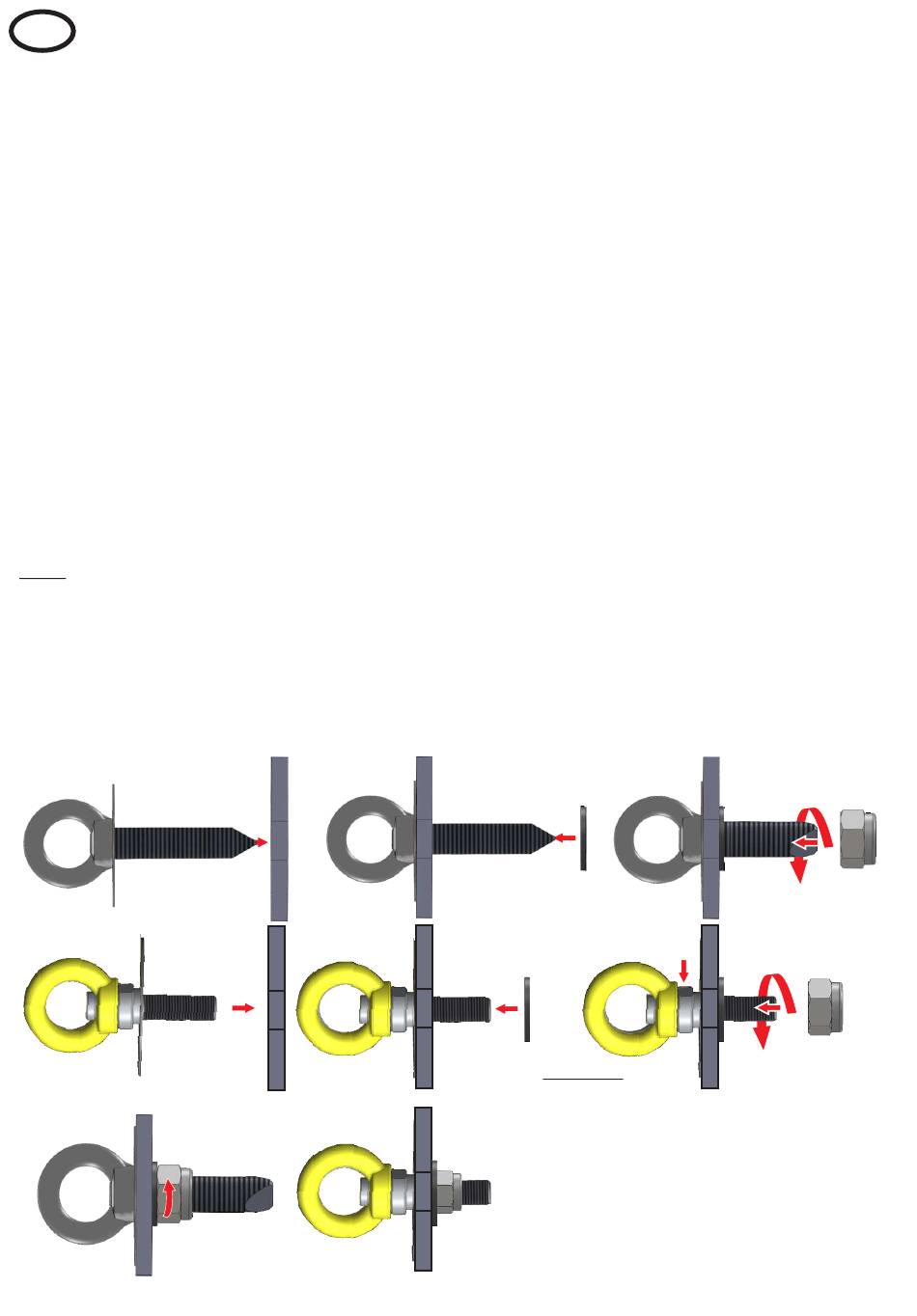

8. Ankkurointilaite ja tyyppikilpi työnnetään porausreikään (kuva 13).
9. Tyyppikilven on oltava luettavissa.
10. Aluslevy M16 työnnetään kierreruuviin (kuva 14).
11. Mutteri M16 SSI kierretään kuvassa 22 esitetyllä tavalla kierreruuviin ja kiristetään koon 24
momenttiavaimella kiristysmomenttiin 80 Nm, kunnes ankkurointilaite on ankkuroitu tiukasti
teräsrakenteeseen (kuva 16). Ankkurointilaitetta pidetään tällöin paikallaan tähän soveltuvalla työkalulla,
esim. asennuspuikolla.
Ohje:
Tähän valtuutetun henkilön on ennen käyttöönottoa tarkastettava asianmukainen asennus
työturvallisuusasetuksen (BetrSchV) 14 §:n mukaisesti ja kirjattava se hyväksymispöytäkirjaan.
Ennen käyttöönottoa tehtävä tarkastus ei ole osoitus siitä, että kyseinen rakenne kestää
putoamistilanteessa esiintyvät voimat; sen tarkoituksena on ainoastaan tarkastaa, että
ankkurointilaite on tukevasti kiinni asennusalustassa.
kuva 13
kuva 16
kuva 14
98
kuva 15
24 mm
Työkalut:
Piirrotin,
Soveltuva mittaustyökalu,
Soveltuva porakone,
Poranterä, Ø 17 mm,
Korroosiosuoja,
1 kpl kiintoavain, koko 24 mm,
1 kpl asennuspuikko
1 kpl momenttiavain
1 kpl pistorasia 24 mm
