IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 95

3. AP-Fix- / AP-Fix S -ankkurointilaitteiden tekniset tiedot
2 henkilöä
Enimmäiskuormitus:
Paino: 0,5 kg
Silmukkapultin sisähalkaisija: 36 mm
Kierreruuvin sisähalkaisija: M16

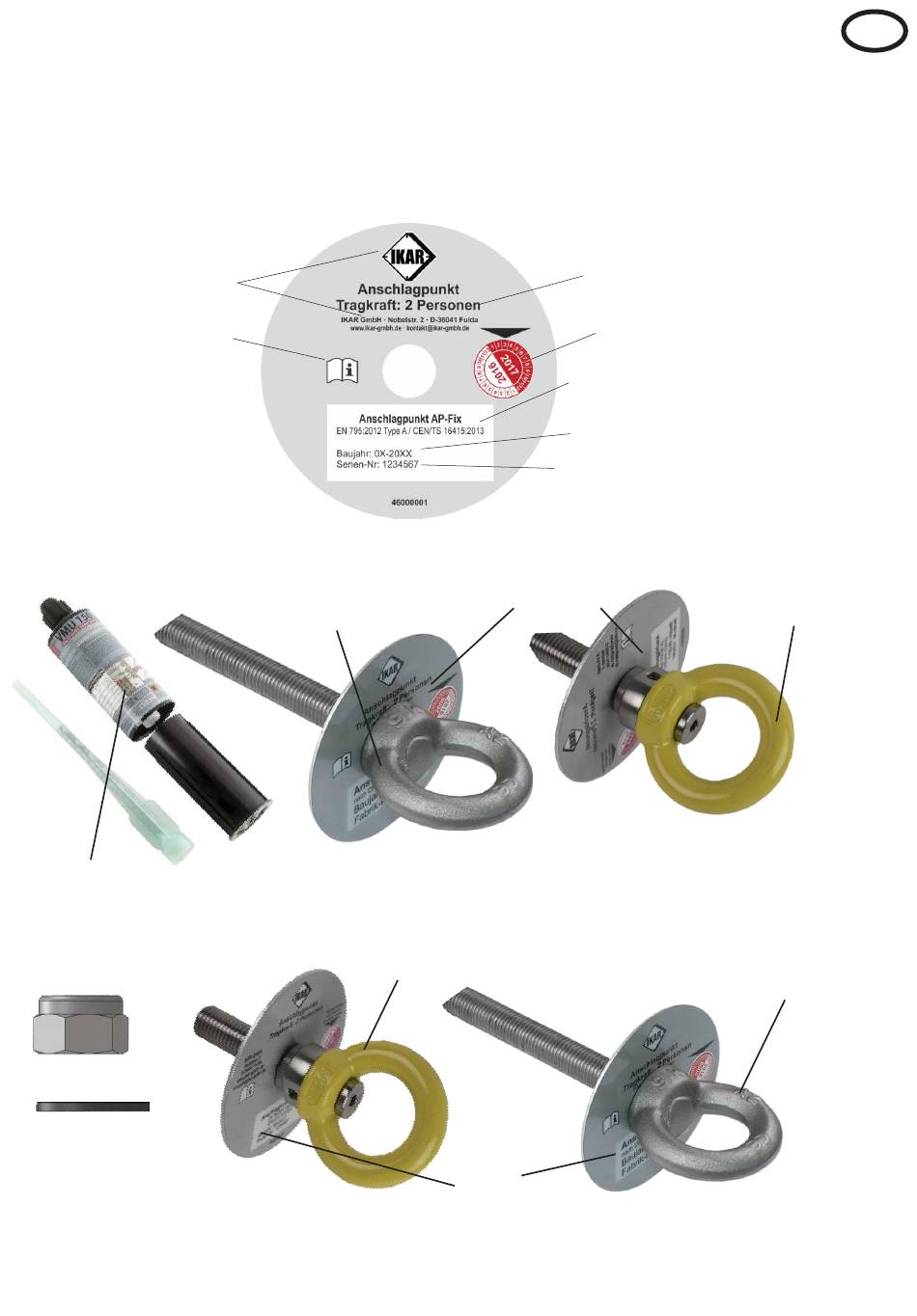

4. Tyyppikilpi
kuva 1
Valmistaja
Käyttöohjetta on
noudatettava
5. AP-Fix-ankkurointilaitteen osat
5.1 Osat betoniin asentamista varten
Ankkurointipatruuna:
VMU 150 Plus
5.2. Osat teräsrakenteisiin asentamista varten
1 kpl mutteri
M 16 SSI 8.8 A2
1 kpl aluslevy
M 16 A 2
ankkurointilaitteen AP-Fix
ankkurointilaitteen AP-Fix W
Sallittu kuormitus
Seuraava tarkastus
Tyyppimerkintä
Rakennusvuosi
Juokseva sarjanumero
Tyyppikilpi
Tyyppikilpi
95
ankkurointilaitteen AP-Fix WS
kuva 2
ankkurointilaitteen AP-Fix S
kuva 2a
FIN
