AP-Fix-montering med MKT-mørtel VMU 150 plus
Nødvendig verktøy: Egnet måleverktøy, egnet borehammer, bor Ø18 mm, rundbørste, luftpumpe
Arbeidstrinn:

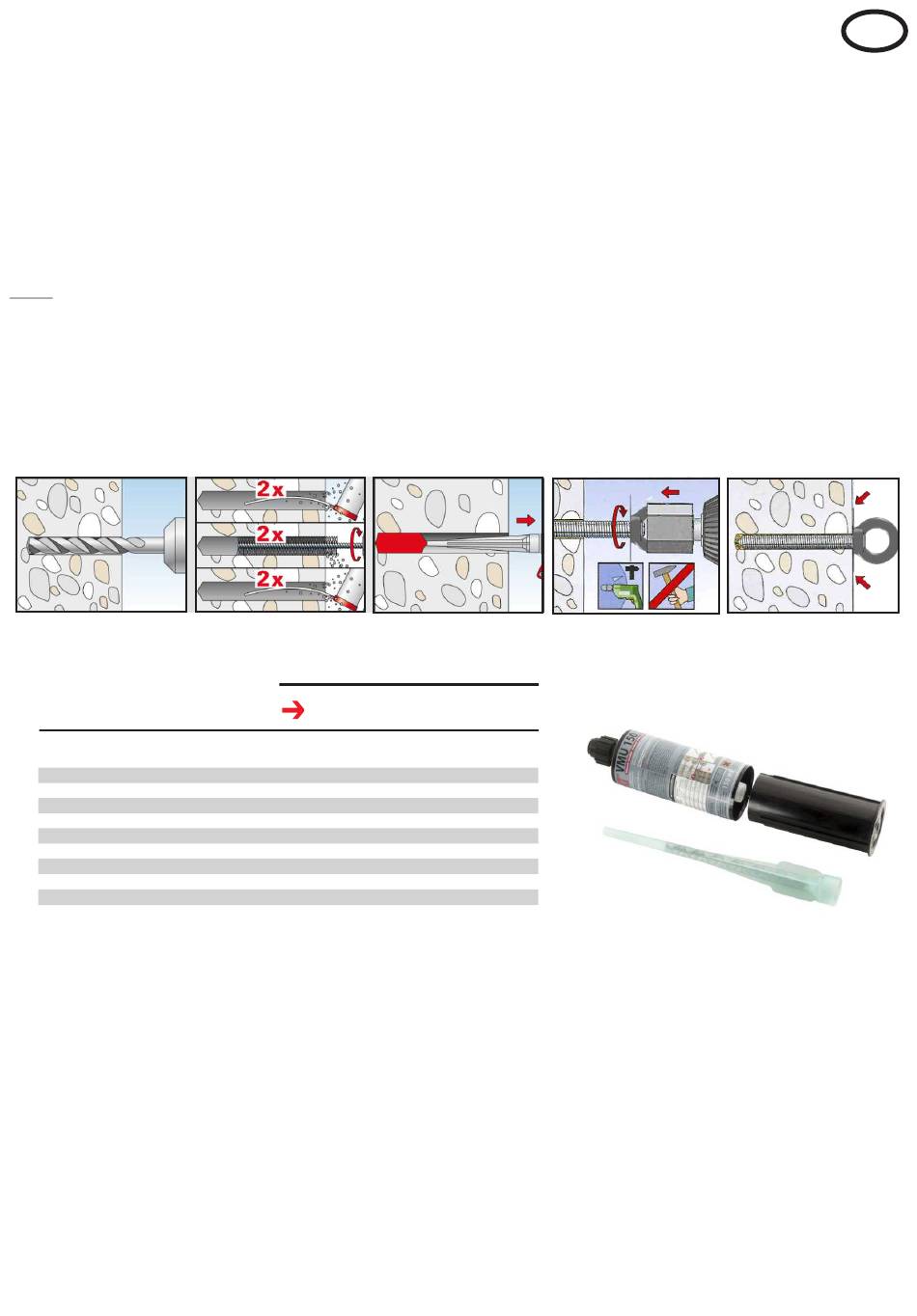

1. Bor et Ø 18 mm hull i vinkle med slagbor 125 mm dypt.
2. Blås ut borehull 2 x støvfritt, børst ut 2 x og blås ut støvfritt enda 2 x
3. Injiser injeksjonsmørtelen (fig. 11) i borehullet ved bruk av utpressingsapparatet (fig. 8).
4. Før forsiktig og langsomt inn ankerstangen (fig. 3) med en dreiende bevegelse til høyre. Fortsett inntil
mørtelen kommer synlig frem. Ankerstangen skal sluttes i flukt med festeflaten.
5. Ikke beveg ankerstanden mer deretter, se herdingstider i tabellen, fig. 12.
Tips:
Fagmessig utførelse av montering skal kontrolleres før idriftsetting av en kvalifisert person etter tyske
§ 14 BetrSchV, og dette skal dokumenteres i godkjenningsprotokollen. Kontrollen før idriftsetting er
ikke noe bevis for at den eksisterende konstruksjonen i en fallsituasjon tåler de kreftene som oppstår,
dette tjener kun kontroll av at forankringspunktet sitter fast i monteringsunderlaget.
fig. 6
Curing times for
VMU 150 plus mortar
Temperature (°C) Processing time
In the borehole
1)
-10°C ─ -6°C
-5°C ─ -1°C
-0°C ─ +4°C
+5°C ─ +9°C
+10°C ─ +19°C
+20°C ─ +29°C
+30°C ─ +34°C
+35°C ─ +39°C
+40°C
The drill hole must be prepared and cleaned immediately before the dowel is set.
1)
Cartridge temperature during processing from +15°C to +40°C.
