8. Montering på stålkonstruksjoner
Arbeidstrinn:
1. Ved monteringen skal de gjeldende forskriftene og regelverkene for sikkerhets- og helsevern for
medarbeidere under monteringsaktiviteter overholdes.
2. Det må opprettes en monteringstegning for det aktuelle monteringsstedet for forankringspunktet med
nødvendige angivelser for en fagmessig montering. Spesialmonteringer for festepuntet skal avtales med
produsenten.
3. Forankringspunktet AP-Fix kan monteres på horisontale, vertikale og egnede stålkonstruksjoner.
4. Monteringen skal kun skje av kvalifiserte montører som evt. er opplært av produsenten.
5. Det skal kun brukes det festematerialet som leveres fra produsenten.
6. Før monteringen skal monteringsstedet for forankringspunktet kontrolleres av montøren med
monteringstegningen og angivelsene i bruksanvisningen, for å se at disse stemmer overens. Hvis
montøren finner avvik, skal monteringen ikke gjennomføres, og en kvalifisert tekniker og produsenten må
kontaktes.
7. I stålkonstruksjonen bores et hull på Ø 17 mm med egnet boremaskin og bor. Hullveggene må beskyttes
mot korrosjon (f.eks. sinkstøvfarge).
8. Forankringspunket stikkes inn i boringen med typeskiltet (fig. 13).
9. Typeskiltet skal være leselig.
10. Underlagskiven M 16 skyves på gjengestangen (fig. 14)
11. Mutteren M 16 SSI blir skrudd på gjengestangen som på fig. 15 og trekkes til med en dreiemomentnøkkel
med settstr. 24 med et tiltrekningsmoment på 80 Nm, inntil forankringspunktet er fast forankret i
stålkonstruksjonen (fig. 23). Forankringspunktet blir herved holdt mot med et egnet verktøy, f.eks.
monteringsspiss.
Tips:
Fagmessig utførelse av montering skal kontrolleres før idriftsetting av en kvalifisert person etter tyske
§ 14 BetrSchV, og dette skal dokumenteres i godkjenningsprotokollen. Kontrollen før idriftsetting er
ikke noe bevis for at den eksisterende konstruksjonen i en fallsituasjon tåler de kreftene som oppstår,
dette tjener kun kontroll av at forankringspunktet sitter fast i monteringsunderlaget.

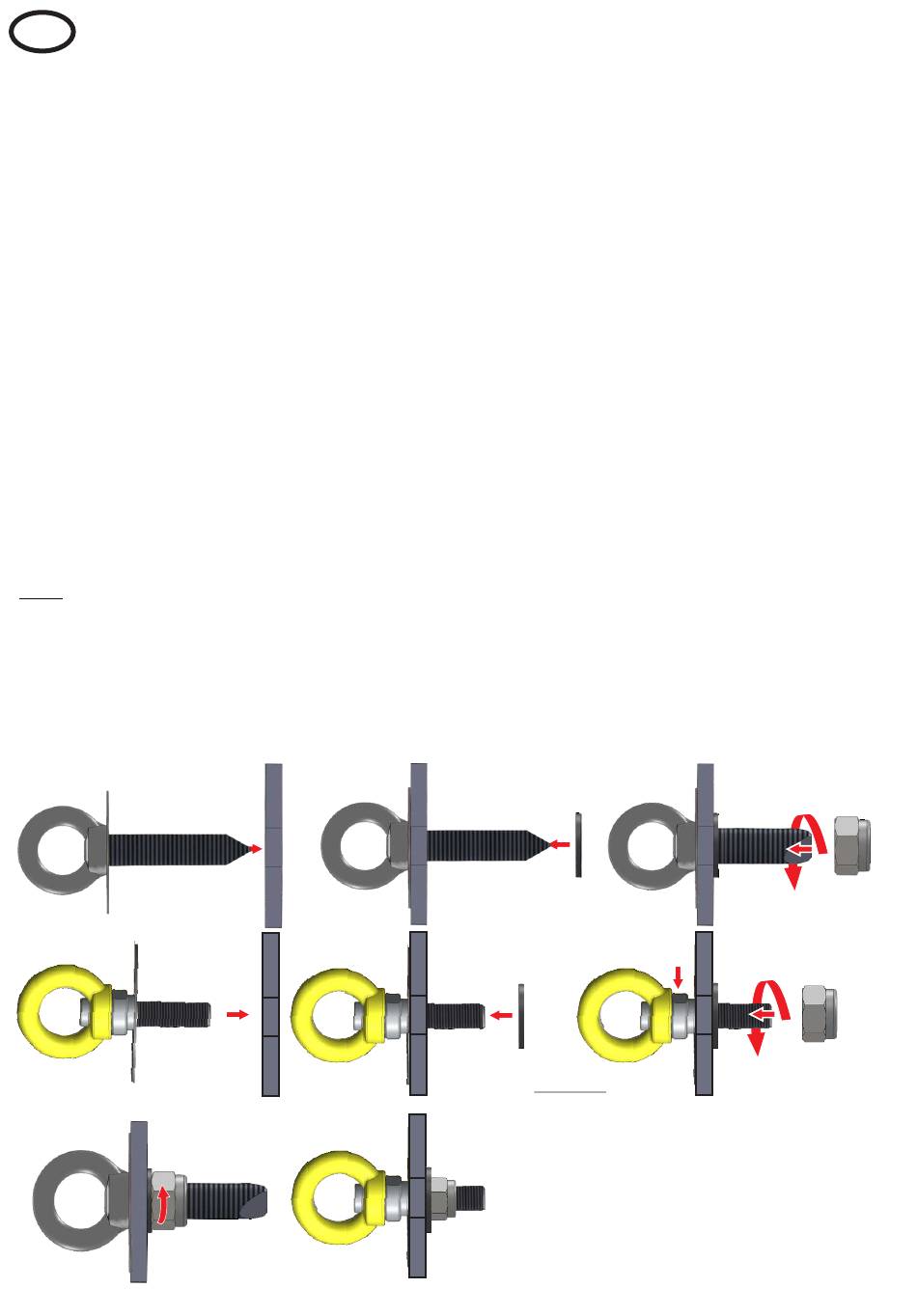

fig
. 13
fig
. 16
fig
.14
106
fig
. 15
24 mm
Verktøy:
Rissverktøy
Egnet måleverktøy
Egnet boremaskin
Bor Ø 17 mm
Korrosjonsvernemiddel
1 stk. gaffelnøkkel str. 24 mm
1 stk. monteringsspiss
1 stk. omentnøkkel
1 stk. stikkontakt 24 mm
