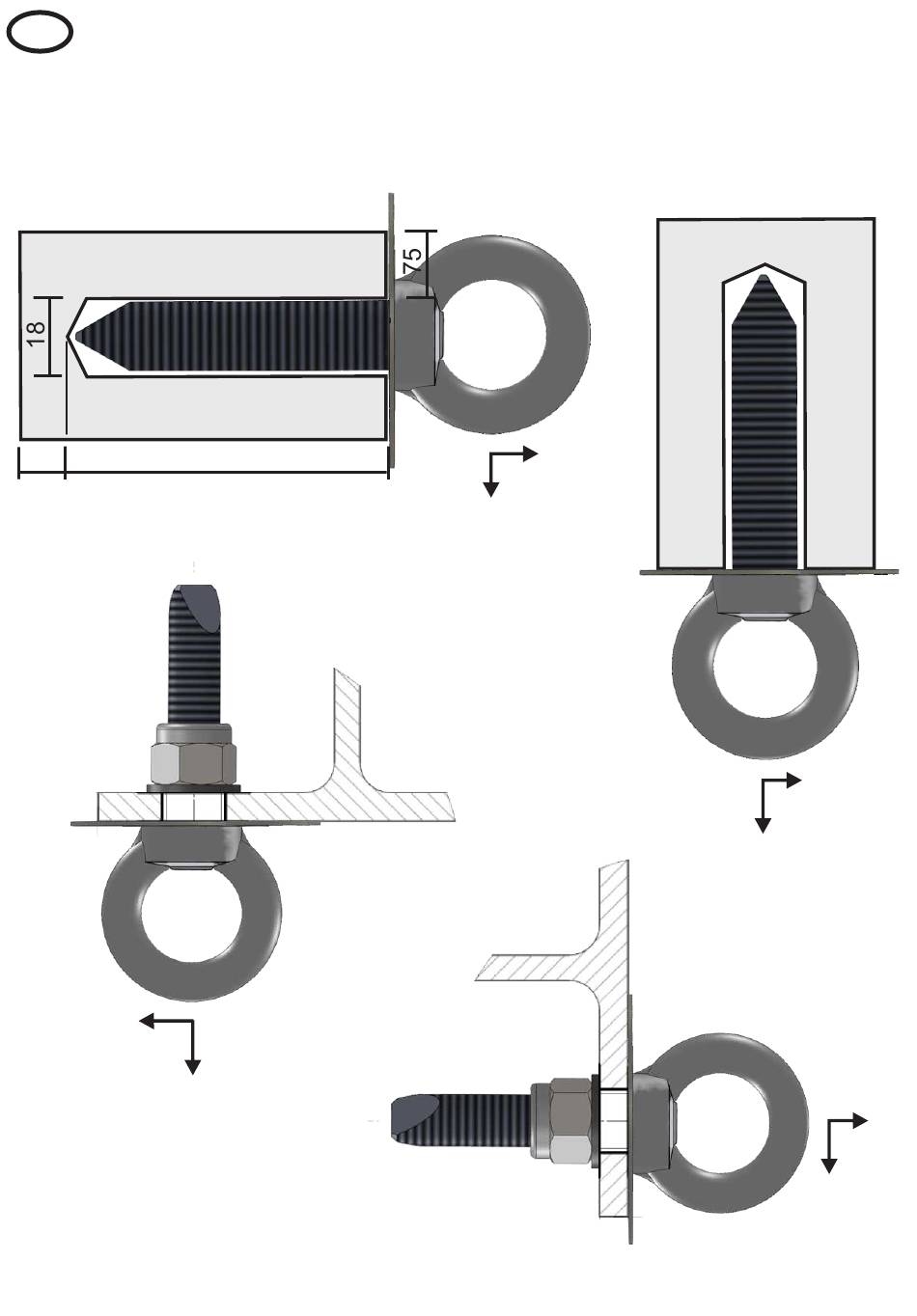

6. Ancoragem do ponto de ancoragem AP-Fix no substrato
Nota: O ponto de ancoragem pode ser montado em superfícies verticais, horizontais e inclinadas de concreto
de qualidade mínima C20/C25 a C50/C60 ou o ponto de ancoragem AP-Fix S pode ser aparafusado em
estruturas de aço. Deve ser demonstrado por cálculo que a superfície de montagem, ou a estrutura existente
suporta a carga esperada na direção do esforço (1 x 6 kN dinamicos com posterior carga individual estática de
1 kN) devido a uma queda.
Fig. 3
30
Exemplos de uma montagem em estruturas de aço
Fig. 5
F
125
F
F
F
Fig. 5a
48
Fig. 4
F
F
F
F
