Kennzeichnungen Des Höhensicherungsgerätes Mit Rettungshubeinrichtung - IKAR HRA Prüfbuch Und Gebrauchsanleitung

IKAR HRA Typelabel Pictogramm
461CSA1218

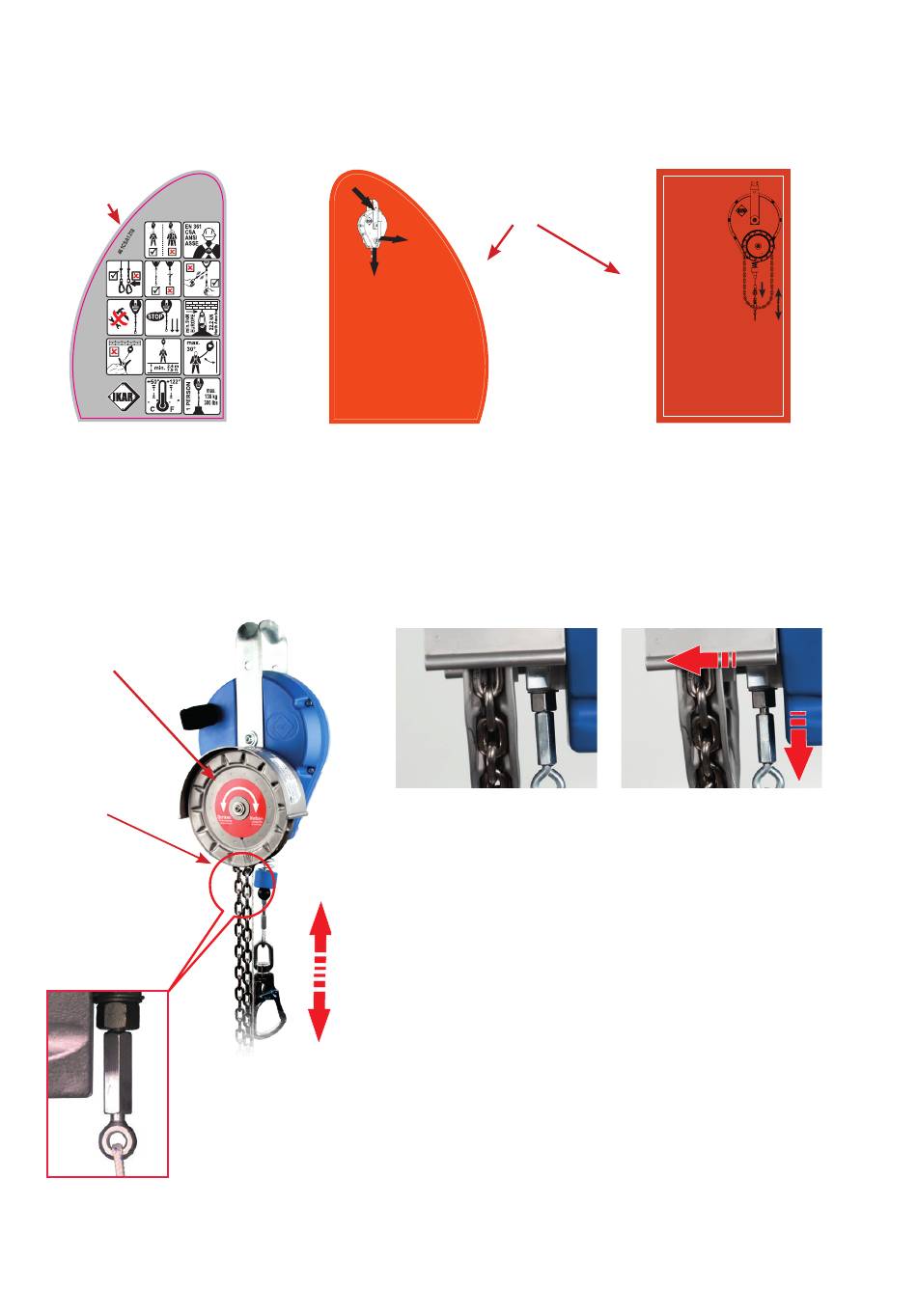

Kennzeichnungen des Höhensicherungsgerätes mit Rettungshubeinrichtung:
Abb. 20
Bedienungs-
anleitung
for rescue purposes only
solo para fi nes de rescate
nur für Rettungszwecke geeignet
uniquement franzà des fi ns de sauvetage
40 40
Funktionsbeschreibung für Höhensicherungsgeräte mit
Rettungshubeinrichtung durch Haspelkettenantrieb (Typ HRA) nach
HRA 12 HRA 12 D HRA 12 E HRA 18 HRA 18 D HRA 18 E HRA 18 P HRA 18 PD
EN 1496:2007 - Klasse B
Rettungseinsatz:
Abb. 23
Haspelketten-
Antrieb
Material: Oracet 3951 GHT
Untergrund: Aluminium
Plombe
Rastbolzen
mit Zugseil
Abb. 26
IKAR HRA small Rettungshubfunktion
462CSA9518
1
Rettungshubfunktion/ Instruction/ Rescue
1
Plombe im Rettungsfall entfernen
To operate gearing mechanism remove seal
Ouvrir fermeture auto-agrippante plombee
2
Pilzgriff herausziehen
Pull gear trigger No. 2 out
Tirer le boulon d'arret avec la poignee
plastique
3
Kurbel nach oben ziehen, leicht drehen bis
Zahnrad und Pilzgriff einrasten
Pull handle up, turn slightly until gear wheel
and trigger No. 2 snap in
Tourner la bielle jusqu'a ce que le
54 mm
mecanisme s'engage
HRA 24 HRA 24 D HRA 24 E
Layout date: 07. März 2018
Text
approved for print:
Pantone 173 C
date: ____________________
Cut Contour
signature: ____________________
(Aktion 2)
DEUTSCH
Abb. 21
Bedienungsanleitung
Rettungshub-
einrichtung
3
2
Bedienungsanleitung
function/ fonction de sauvetage
462CSA9518
Text
Pantone 173 C
Abb. 24
Layout date: 08.01.2020
Cut Contour
Material: Oracet 3951GHT-000
approved for print:
Untergrund: Aluminium
date: ____________________
signature: ____________________
Notwendige Arbeitsschritte:
1. Verplombten Kettenzug öff nen
2. Rastbolzen (Abb. 26) ist mit einem Zugseil ausgestattet.
Die Zugrichtung (Abb. 25) ist nach unten defi niert.
3. Rastbolzen (Abb. 25) herausziehen, dabei springt hörbar
das Kettenrad durch Federkraft heraus (Aktion 1).
4. Das Kettenrad (Abb. 23) durch Zug an der Kette hin- und
herdrehen (Aktion 2), bis das Getriebe eingerastet ist. Das
Zugseil des Rastbolzens loslassen, er springt in seine
Ausgangsstellung (Abb. 24) zurück.
5. Die "Rettungsfunktion" beim HRA-Gerät ist hergestellt.
6. Der Verunfallte kann nun hochgezogen oder heruntergelas-
sen werden.
Hinweis: Nach erfolgter Anwendung der Rettungshubeinrich-
tung ist das HRA Gerät grundsätzlich durch einen vom Hersteller
ausgebildeten Sachkundigen zu überprüfen.
11
IKAR HRA Haspelkette
462CSA9560
Abb. 22
Bedienungsanleitung
Rettungshubeinrichtung
mit Haspelkette -
Instructions for rescue
lifting device -
Notice d'utilisation du
dispositif de secures -
1. Verplombten Kettenzug
öffnen - open the sealed
chain hoist - ouvrir fermeture
auto-agrippante plombée
1
2
2. Rastbolzen mit Zugseil
herausziehen
3
Pull out locking pin
Tirer le boulon a'arrêt
3. Kettenrad durch Zug an der Kette
hin- und herdrehen bis das Getriebe
eingerastet ist -
Rotate the chain wheel back and forth by
pulling the chain until the gear has engaged -
Faire tourner la roue dentée, jusqu'à ce que le
mécanisme s'engage
462CSA9560
Layout date: 8. März 2018
Abb. 25
approved for print:
date: ____________________
signature: ____________________
(Aktion 1)
