IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 73

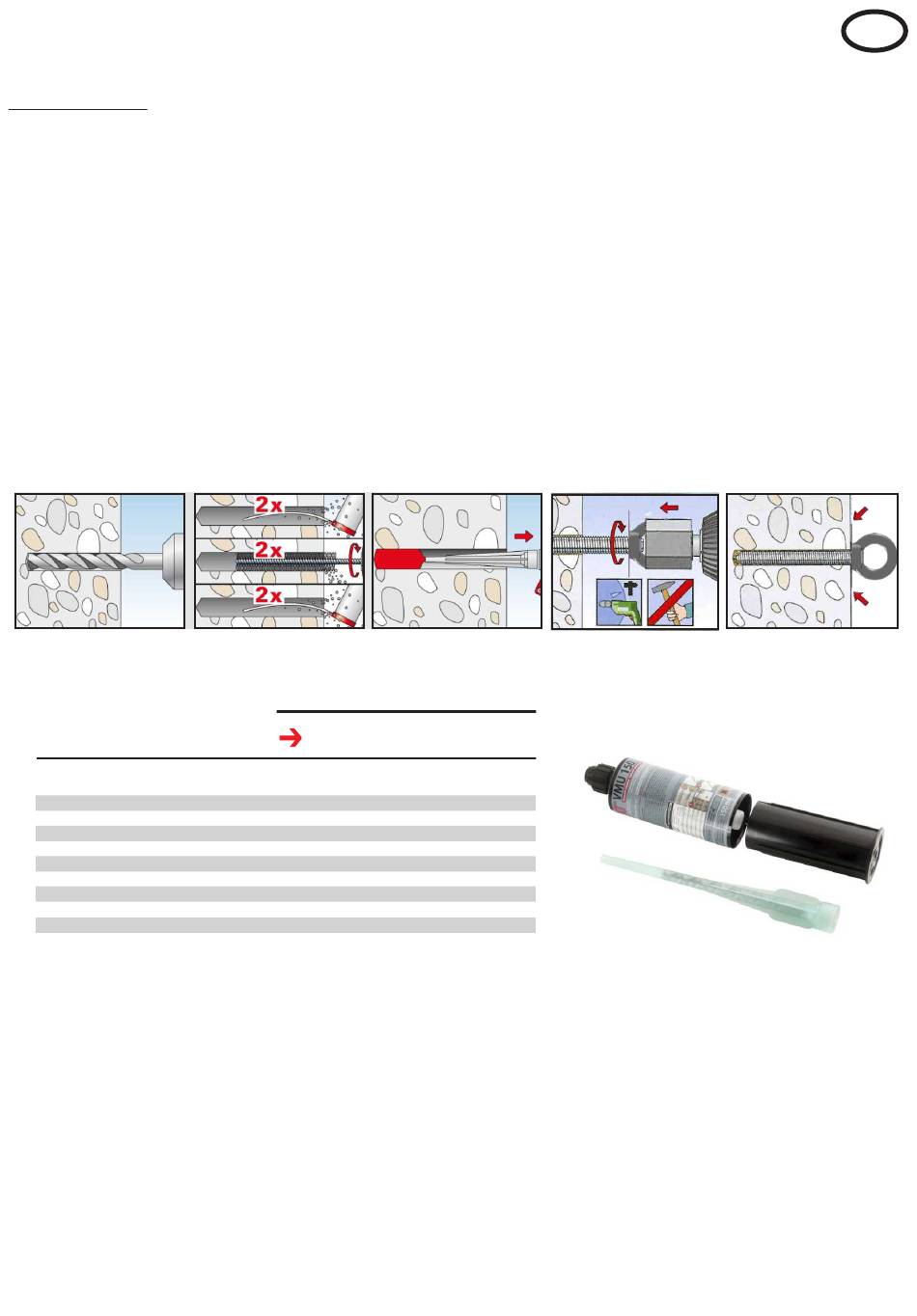

Montare AP-Fix cu mortar MKT cu aderenţă mare VMU 150 plus
Scule necesare: instrument de măsurat, ciocan perforator, burghiu cu Ø18 mm, perie rotundă, pompă de aer
Operaţii:
1. Faceţi cu maşina de găurit cu percuţie o gaură cu Ø de 18 mm şi adâncimea de 125 mm în unghi.
2. Scoateţi praf din gaură cu pompa de 2 ori, cu peria de 2 ori şi iar cu pompa de 2 ori.
3. Injectaţi mortar (fig. 11) în gaură cu pistolul (fig. 8).
4. Introduceţi tija (fig. 3) încet, dar susţinut, prin rotire la dreapta. Introduceţi tija în structură până când iese
mortar. Tija trebuie să se aşeze în plan cu suprafaţa structurii.
5. Nu mai mişcaţi tija! Vezi durata întăririi indicată în tabel (fig. 12).
Indicaţie:
O persoană competentă trebuie să verifice înaintea utilizării, conform cu art. 14 din regulamentul
german privind siguranţa în exploatare, dacă şurubul susţinător este montat corect şi să însemneze
rezultatul în procesul verbal de recepţie. Această verificare nu dovedeşte că structura portantă rezistă la
forţele apărute în cazul căderii, ci doar arată dacă şurubul susţinător este fixat bine în această structură.
fig . 6
Curing times for
VMU 150 plus mortar
Temperature (°C) Processing time
In the borehole
1)
-10°C ─ -6°C
-5°C ─ -1°C
-0°C ─ +4°C
+5°C ─ +9°C
+10°C ─ +19°C
+20°C ─ +29°C
+30°C ─ +34°C
+35°C ─ +39°C
+40°C
The drill hole must be prepared and cleaned immediately before the dowel is set.
1)
Cartridge temperature during processing from +15°C to +40°C.
fig . 7
Cartridge temperature at the
Processing from +5°C to +40°C
dry concrete
90 min 24 h
90 min 14 h
45 min 7 h
25 min 2 h
15 min 80 min
6 min 45 min
4 min 25 min
2 min 20 min
1,5 min 15 min
fig . 8
Curing time
wet concrete
48 h
28 h
14 h
4 h
160 min
90 min
50 min
40 min
30 min
fig. 12
73
fig . 9
fig. 11
RO
fig . 10
