IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 34

F
8. Montage sur les constructions en acier
Opérations :
1. Lors du montage, il convient de respecter les règles et la réglementation relatives à la protection de la
sécurité et de la santé des collaborateurs dans les activités de montage.
2. Mettre en place pour le lieu de montage du point d'ancrage un schéma de montage comportant les
informations requises permettant un montage correct. Consulter le fabricant pour tous montages spéciaux
du point d'ancrage.
3. Le point d'ancrage AP-FIX peut être monté sur des constructions en acier horizontales, verticales et
inclinées.
4. Le montage ne doit être réalisé que par des monteurs qualifiés, éventuellement formés par le fabricant.
5. Utiliser uniquement le matériel de fixation fourni par le fabricant.
6. Avant le montage, faire contrôler par un monteur la conformité entre le lieu de montage du point
d'ancrage et schéma de montage et les informations données dans la notice de montage. Si le monteur
constate des divergences, le montage ne doit pas être réalisé mais un technicien qualifié et le fabricant
doivent être contactés.

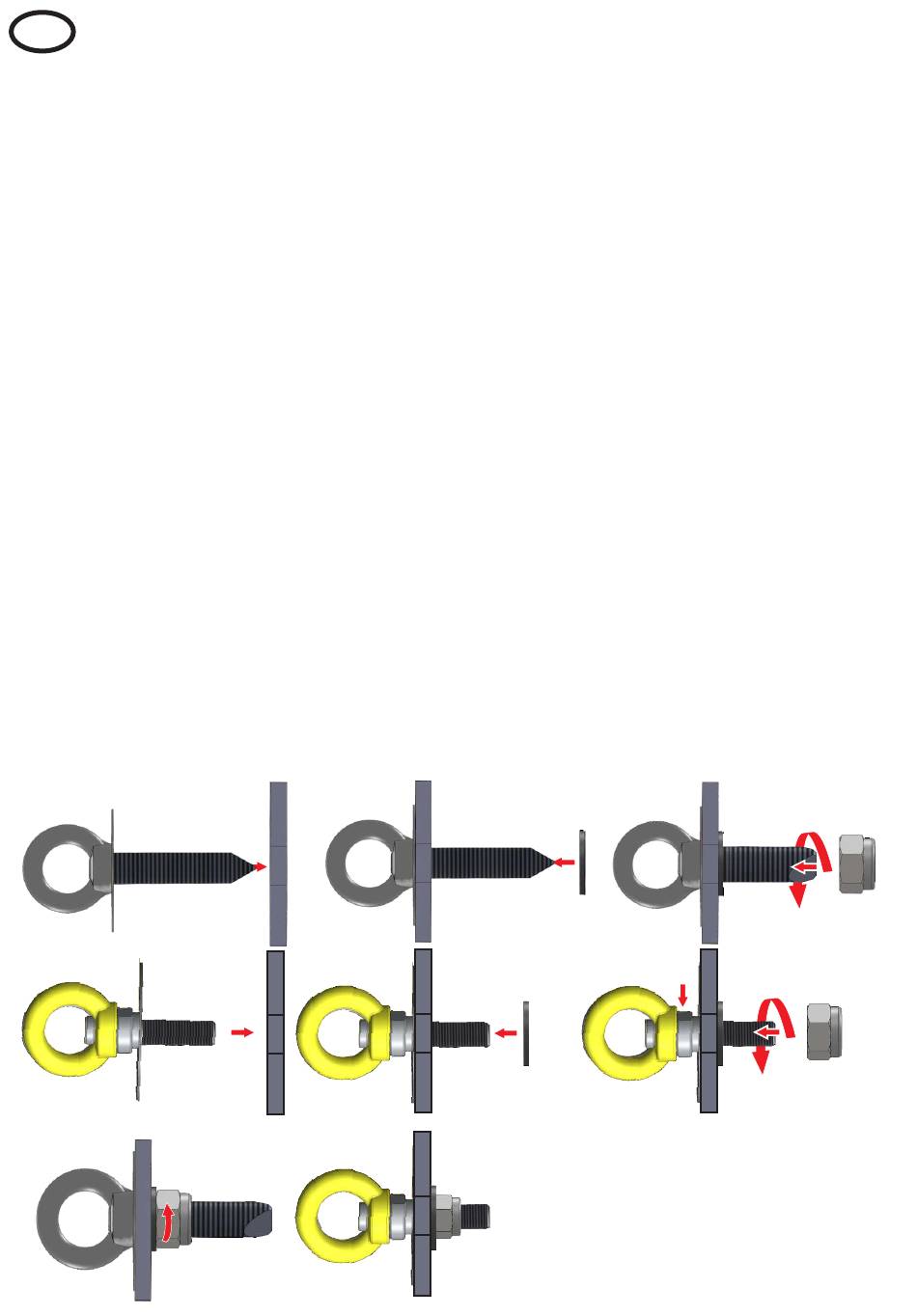

7. Percer dans la construction en acier un trou de 17 mm de diamètre à l'aide d'une d'une perceuse et d'un
foret. Protéger la paroi du trou contre la corrosion (par exemple avec une peinture à base de poudre de
zinc).
8. Introduire le point d'ancrage dans le trou avec la plaque signalétique (fig. 13).
9. La plaque signalétique doit être lisible.
10. Glisser la rondelle M 16 sur la tige filetée (fig. 14).
11. Tourner l'écrou M 16 SSI (comme indiqué à la fig. 15) sur la tige filetée et le serrer à l'aide d'une clé
dynamométrique pourvue d'un embout de 24 avec un couple de serrage de 80 Nm, jusqu'à ce que le
point d'ancrage soit solidement ancré dans la construction en acier (fig. 16). Bloquer le point d'ancrage à
l'aide d'un outil adapté (par ex. un pointeau).
Remarque :
Le montage réalisé dans les règles de l'art doit être contrôlé avant la mise en service, selon l'§ 14 de
la directive sur la sécurité des conditions d'exploitation et être documenté dans le procès-verbal de
réception. Le contrôle avant la mise en service n'est pas une attestation selon laquelle la construction
présente pourra résister aux forces créées en cas de chute, mais il sert uniquement à contrôler la
stabilité du point d'ancrage sur le support de montage.
fig. 20
fig. 23
fig. 21
34
fig. 22
SW 24
Outils :
Outil de tracé,
Outil de mesure adapté,
Perceuse adaptée,
Foret de 17 mm de diam.,
Produit anti-corrosion
1 clé à fourche 24 mm,
1 pointeau
1 dynamométrique
1 la douille 24 mm
