IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 44

I
Montaggio:
Azienda di
montaggio:
Montatore: :
Ambiente di montaggio come previsto
(luogo e disegno coincidono)
Il montaggio è conforme ai dati del produttore
Prescrizioni consigliate per il fissaggio osservate
Rapporto di prova relativo al collaudo prima della messa in servizio su strutture di acciaio
1. Lavori effettuati:
1.1 Verifica del corretto montaggio del punto di ancoraggio AP-Fix
1.1.2 Montaggio e disegno di montaggio coincidono
1.1.3 Controllare che i dadi di fissaggio qualità 8,8 SSI siano saldamente in sede, coppia di serraggio 3.2
1.1.4 Controllare che il punto di ancoraggio AP-Fix sia saldamente in sede e funzionante
1.1.5 Etichetta del punto di ancoraggio disponibile e leggibile
1.1.6 All'occorrenza, eseguire una prova di carico, altrimenti procedere con il punto 3.1
2. Procedimento di prova utilizzato: prova di carico secondo il principio del preserraggio
2.1 Descrizione delle operazioni:
di giunzione dell'apparecchio per la prova di carico mediante una chiave di serraggio dinamometrica e nel
punto di ancoraggio provoca un carico di trazione pari a 13 kN. Se l'angolo di torsione consentito di 135°
non viene superato, il montaggio è conforme, ma non deve verificarsi nessuna deformazione né della
superficie, né della struttura!
2.2 Prova: Il punto di partenza della misurazione è stata l'applicazione di una coppia di serraggio pari a 5
Nm. La marcatura 0° della scala angolare è stata applicata sulla linea per marcatura del manicotto di
giunzione. È stata applicata la coppia di prova di 35 Nm. L'angolo di torsione è riportato sulla scala.
3. Attrezzatura controllata :
Pezzo Denominazione
4. Sono stati riscontrati i difetti seguenti:
5. Note:
Data della prova successiva: ______________________
persona abilitata a eseguirla
Rapporto di prova
Una coppia di serraggio di prova da 35 Nm viene applicata al manicotto
nr. prodotto
Documentazione con immagini
spessore minimo dei componenti
distanza minima dal bordo
distanza assiale minima
coppia di serraggio di prova
manicotto di giunzione
scala angolare
Luogo, data, firma committente
44
angolo di torsione

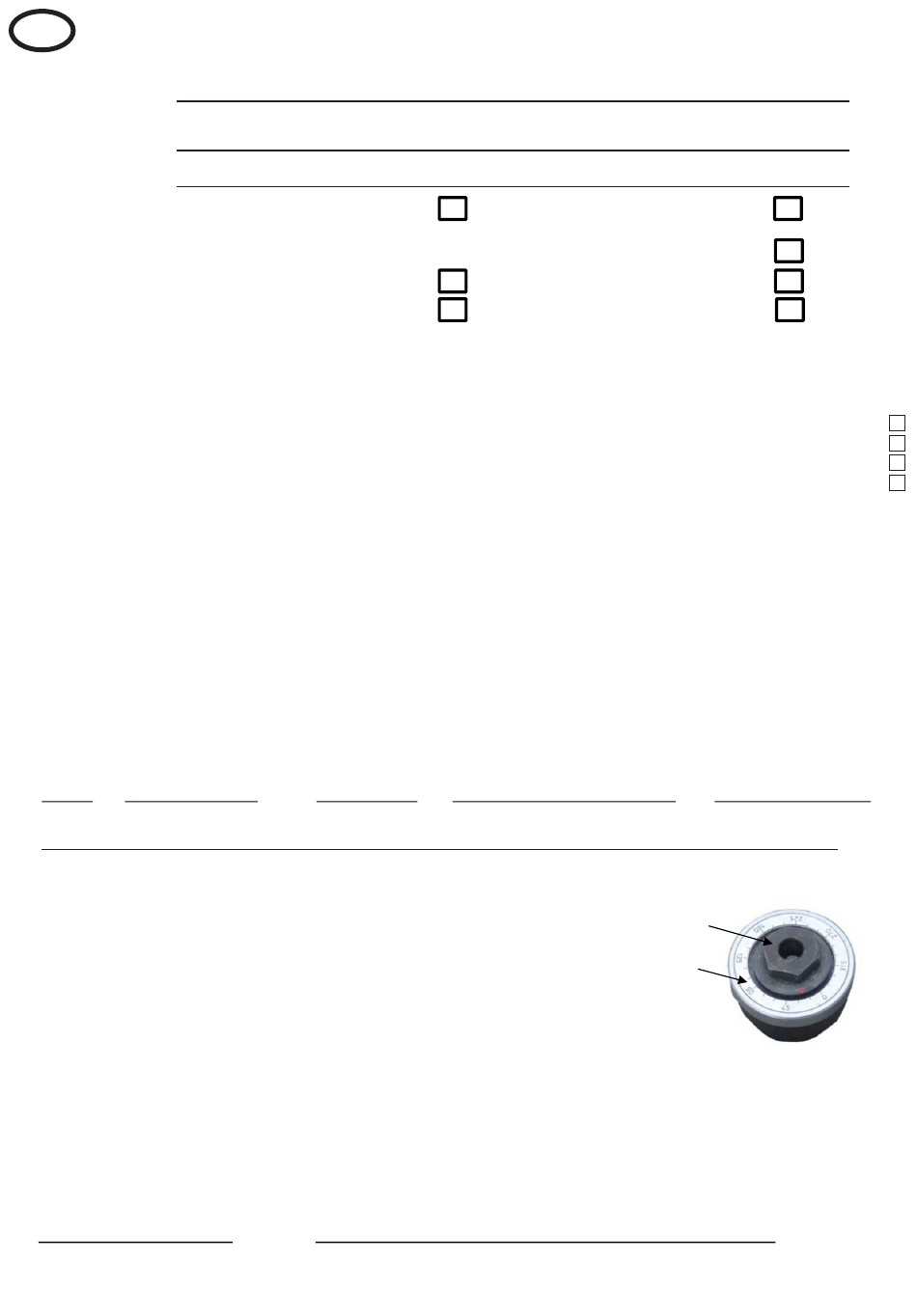

Fig(1) Apparecchio per prova di carico
