Montaggio AP-Fix con malta MKT VMU 150 plus
Utensili necessari: utensile da misurazione idoneo, martello pneumatico idoneo, punta da Ø18 mm, spazzola
tonda, pompa pneumatica

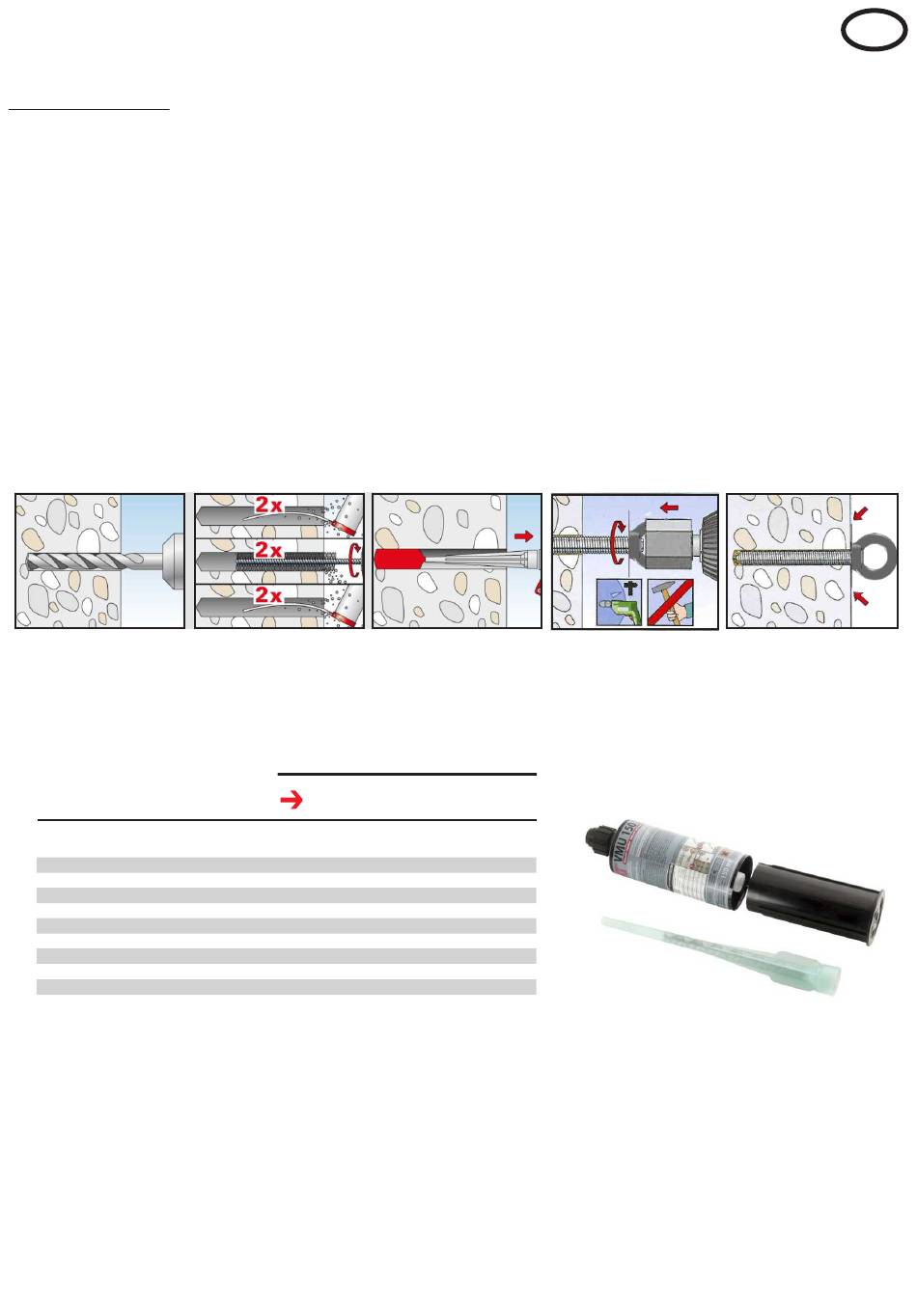

Fasi operative:
1. Con il trapano a percussione eseguire un foro da Ø 18 mm angolato con profondità di 125 mm
2. Aspirare 2 volte l'aria dal foro, spazzolarlo 2 volte e aspirare di nuovo l'aria 2 volte
3. Mediante l'apparecchio a compressione iniettare la malta per iniezione (figura 11) nel foro (figura 8)
4. Introdurre l'asta di ancoraggio (figura 3) lentamente e con cautela, ruotando verso destra. Procedere finché la
malta non fuoriesce visibilmente. Chiudere l'asta di ancoraggio a filo con la superficie di fissaggio
5. Non muovere più l'asta di ancoraggio, vedere tempi di indurimento nella tabella (figura 12).
Informazione:
Prima della messa in servizio è necessario far controllare che il montaggio sia stato eseguito
correttamente ai sensi di BetrSichV § 14 da una persona idonea e documentarlo nel protocollo di
collaudo. Il controllo prima della messa in servizio non dimostra che la struttura preesistente è in grado
di sostenere le forze che si creano in caso di caduta, bensì serve meramente a verificare che il punto di
ancoraggio è saldamente fissato nella superficie di montaggio.
Fig. 6
MKT VMU 150 plus
Curing times for
VMU 150 plus mortar
Temperature (°C) Processing time
In the borehole
1)
-10°C ─ -6°C
-5°C ─ -1°C
-0°C ─ +4°C
+5°C ─ +9°C
+10°C ─ +19°C
+20°C ─ +29°C
+30°C ─ +34°C
+35°C ─ +39°C
+40°C
The drill hole must be prepared and cleaned immediately before the dowel is set.
1)
Cartridge temperature during processing from +15°C to +40°C.
Fig. 7
Cartridge temperature at the
Processing from +5°C to +40°C
dry concrete
90 min 24 h
90 min 14 h
45 min 7 h
25 min 2 h
15 min 80 min
6 min 45 min
4 min 25 min
2 min 20 min
1,5 min 15 min
Fig. 8
Curing time
wet concrete
48 h
28 h
14 h
4 h
160 min
90 min
50 min
40 min
30 min
Fig. 12
41
Fig. 9
Fig. 11
I
Fig. 10
