IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 25

Montaje de AP-Fix con mortero de anclaje químico MKT VMU 150 plus
Herramental necesario: herramienta de medición adecuada, martillo perforador apropiado, broca Ø18 mm,
bomba de aire

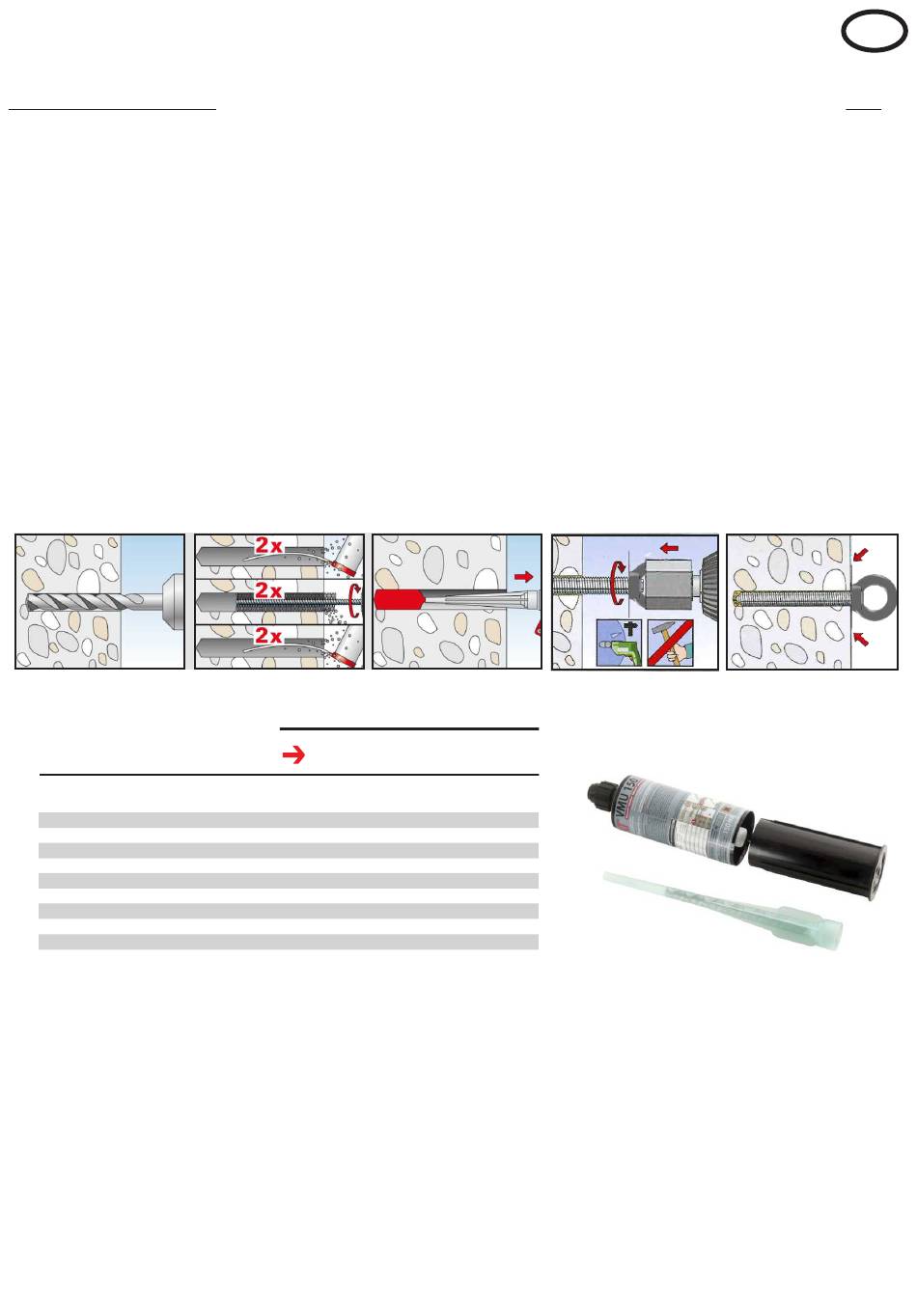

Pasos a seguir en las tareas:
1. Perforar un orificio de Ø 18 mm en ángulo con el taladro de percusión, profundidad 125 mm.
2. Soplar 2 veces con aire a presión el orificio perforado para liberarlo de polvo, cepillarlo 2 veces y volver a
soplarlo 2 veces más.
3. En el orificio perforado, inyectar el mortero de inyección (fig. 11) mediante el dispositivo aplicador (fig. 8)
4. Introducir la varilla de anclaje (fig. 3) lentamente, girando hacia la derecha y con mucha sensibilidad.
Proceder de este modo hasta que se vea al mortero brotar. La varilla de anclaje deberá quedar al ras con la
superficie de fijación.
5. A continuación, no mover más la varilla de anclaje, véanse los tiempos de endurecimiento en la tabla de la
fig. 12
Nota:
Antes de la puesta en servicio, de acuerdo con el § 14 del Reglamento Alemán de Seguridad en el
Trabajo (BetrSichV, por su acrónimo en alemán) una persona capacitada deberá inspeccionar el
correcto montaje y documentarlo en el protocolo de aceptación. La inspección antes de la puesta en
servicio no constituye ningún certificado de que la construcción existente pueda resistir las fuerzas
que se generen en la eventualidad de una caída, meramente sirve a los efectos de la comprobación del
asiento fijo del punto de anclaje en el sustrato de montaje.
Fig. 6
Curing times for
VMU 150 plus mortar
Temperature (°C) Processing time
In the borehole
1)
-10°C ─ -6°C
-5°C ─ -1°C
-0°C ─ +4°C
+5°C ─ +9°C
+10°C ─ +19°C
+20°C ─ +29°C
+30°C ─ +34°C
+35°C ─ +39°C
+40°C
The drill hole must be prepared and cleaned immediately before the dowel is set.
1)
Cartridge temperature during processing from +15°C to +40°C.
Fig. 7
Cartridge temperature at the
Processing from +5°C to +40°C
dry concrete
90 min 24 h
90 min 14 h
45 min 7 h
25 min 2 h
15 min 80 min
6 min 45 min
4 min 25 min
2 min 20 min
1,5 min 15 min
Fig. 8
Curing time
wet concrete
48 h
28 h
14 h
4 h
160 min
90 min
50 min
40 min
30 min
Fig. 12
25
Fig. 9
Fig. 11
E
Fig. 10
