3. Tekniske data, øjebolt AP-Fix / AP-Fix S
Maks. Belastning: 2 personer
Vægt: 0,5 kg
Øjeboltens indvendige diameter: 36 mm
Diameter på gevindstang: M 16

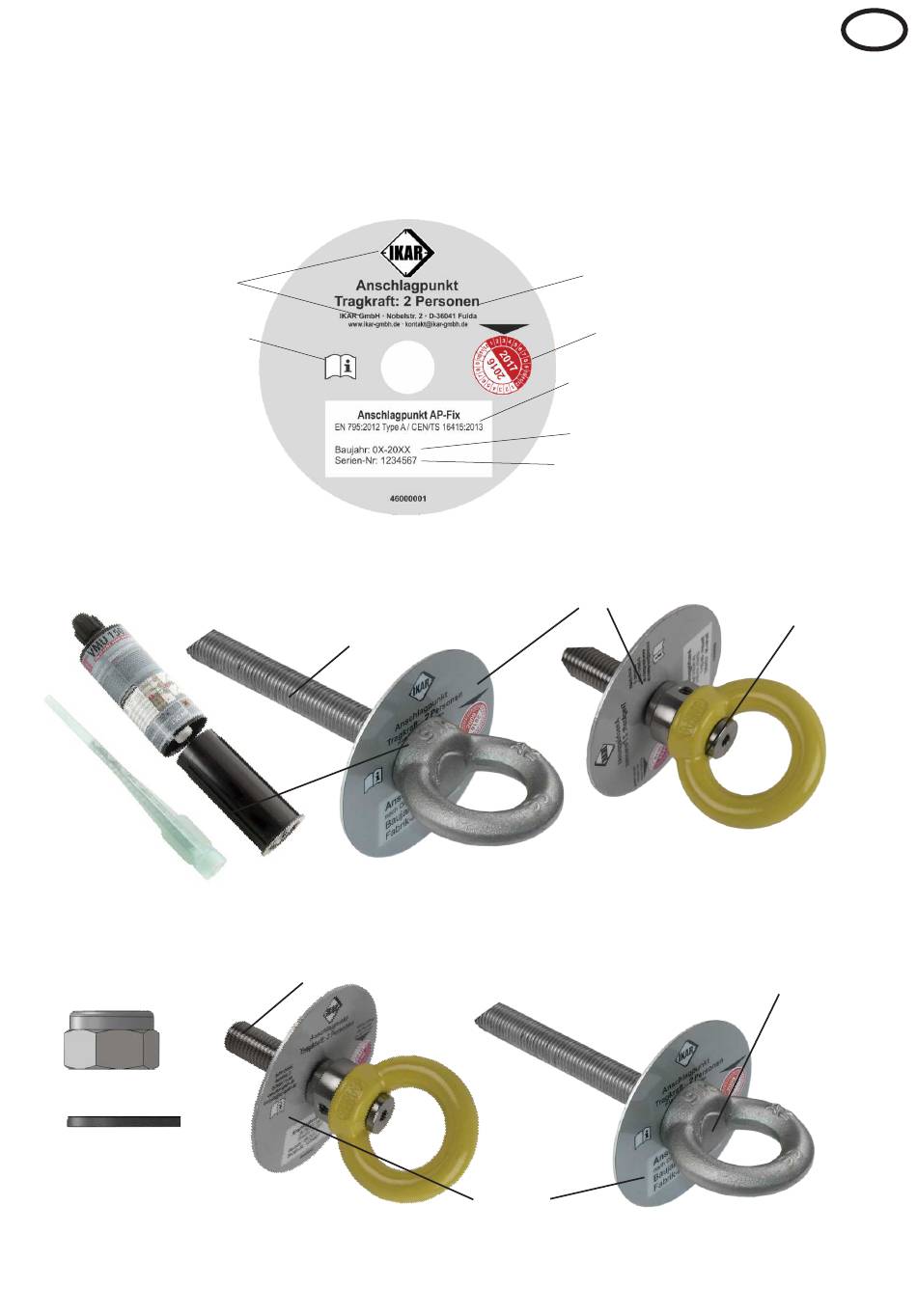

4. Typeskilt
fig. 1
Producent
Følg brugsanvisningen
5. Bestanddele af øjebolten AP-Fix
5.1 Bestanddele til montering i beton
Reaktionsankerpatron:
VMU 150 Plus
5.2. Bestanddele til montering i stålkonstruktioner
1 stk. møtrik
M 16 SSI 8.8 A2
1 stk. skive
M 16 A 2
øjebolten AP-Fix
øjebolten AP-Fix W
tilladt belastning
Næste revision
Typebetegnelse
Fremstillingsår
Fortløbende serienummer
Typeskilt
Typeskilt
79
øjebolten AP-Fix WS
fig. 2
øjebolten AP-Fix S
fig. 2a
DK
