3. Dados técnicos do ponto de ancoragem AP-Fix / AP-Fix S
Carga máxima: 2 pessoas
Peso: 0,5 kg
Diâmetro interno da cavilha do olhal: 36 mm
Diâmetro da haste roscada: M 16

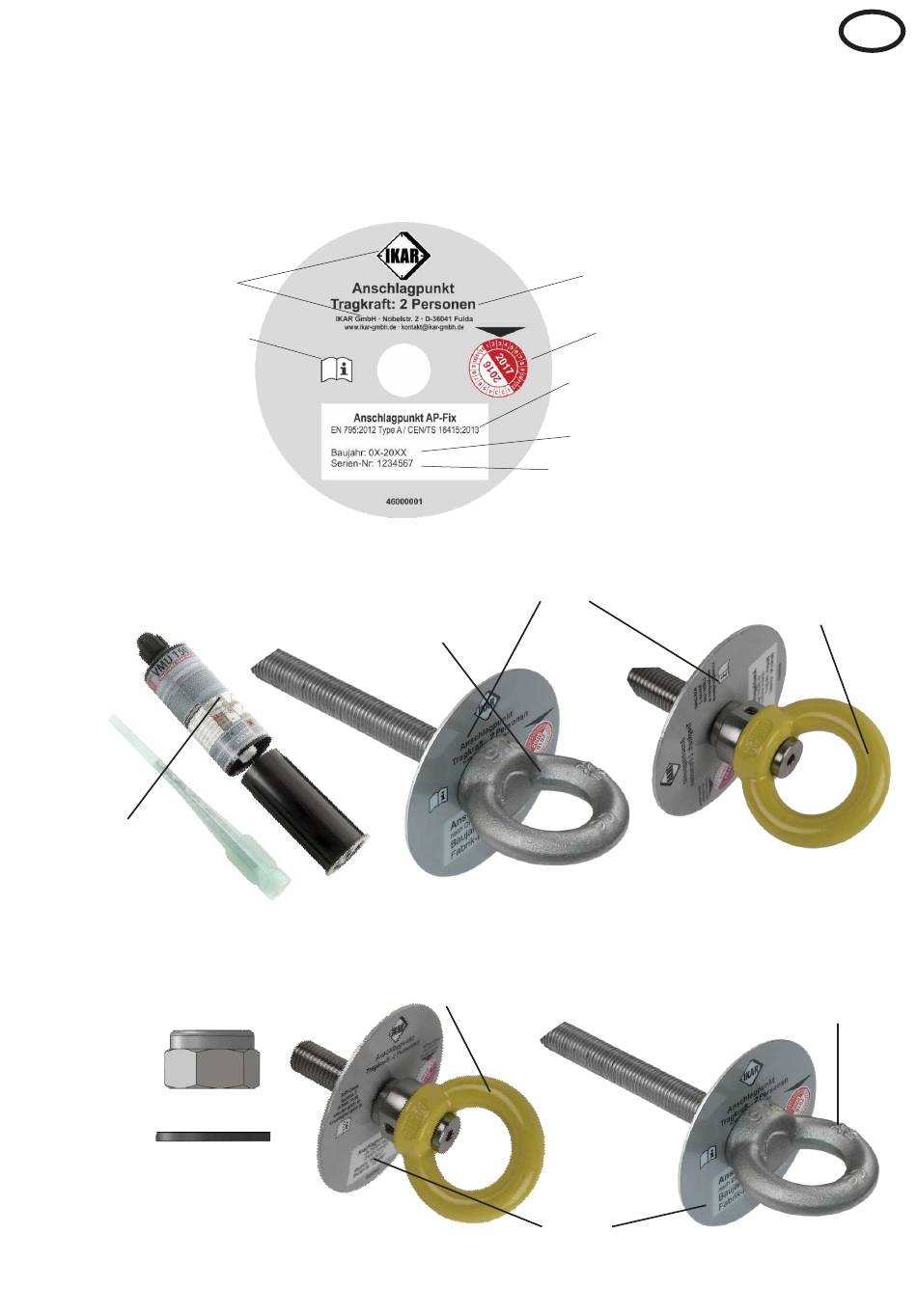

4. Placa de características
Fig. 1
Fabricante
siga o manual de instruções
5. Componentes do ponto de ancoragem AP-Fix
5.1 Componentes para a montagem em concreto
Cartucho de ancoragem
de reação: VMU 150 plus
5.2. Componenti per il montaggio in strutture di acciaio
1 x porca
M 16 SSI 8.8 A2
1 x disco
M 16 A 2
ponto de ancoragem AP-Fix
ponto de ancoragem AP-Fix W
carga admissível
próxima revisão
designação do tipo
ano de construção
número de série consecutivo
Placa de características
Placa de características
47
ponto de ancoragem AP-Fix W
fig. 2
ponto de ancoragem AP-Fix S
fig. 2a
P
