Plaque Signalétique - IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung

3. Caractéristiques techniques du point d'ancrage AP-Fix / AP-Fix S
Charge maximum : 2 personnes
Poids : 0,5 kg
Diamètre intérieur de l'œillet : 36 mm
Diamètre de la tige filetée : M 16

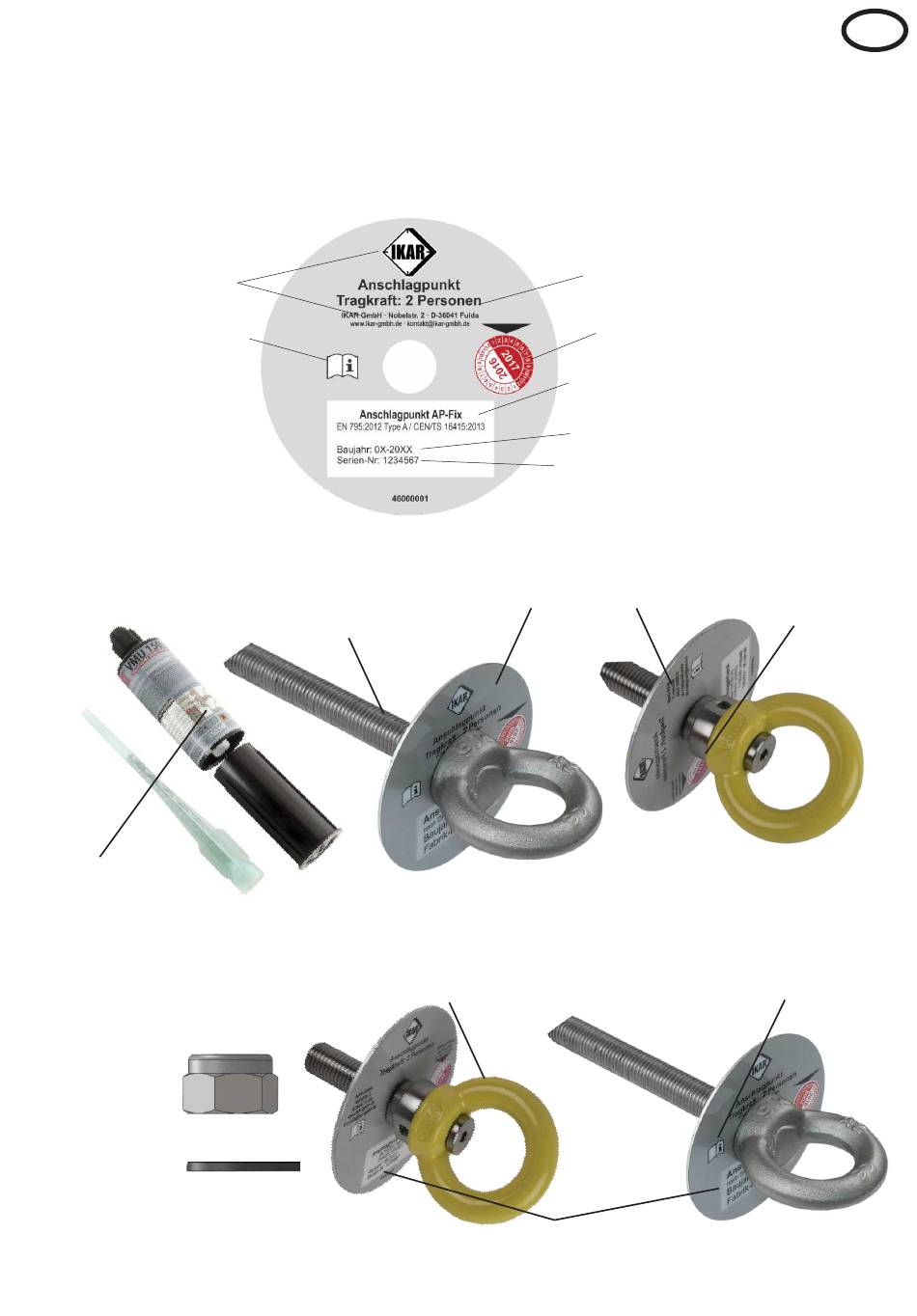

4. Plaque signalétique
Fig. 1
Fabricant
Respect de la notice
d'utilisation
5. Eléments du point d'ancrage AP-Fix
5.1 Eléments pour le montage dans le béton
Cartouche de scellement chimique :
VMU 150 plus
5.2. Eléments pour le montage dans les constructions en acier
1 écrou
M 16 SSI 8.8 A2
1 rondelle
M 16 A 2
point d'ancrage AP-Fix
point d'ancrage AP-Fix W
31
Charge admissible
Prochaine révision
Désignation du type
Année de construction
Numéro de série continu
Plaque signalétique
Plaque signalétique
point d'ancrage AP-Fix WB
Fig. 2
point d'ancrage AP-Fix S
Fig. 2a
F
