IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 113

AP-Fix szerelés típusú MKT VMU 150 plus habarccsal
Szükséges szerszám: Alkalmas mérőeszköz, megfelelő ütvefúró, Ø18 mm fúrószár, kerek kefe,

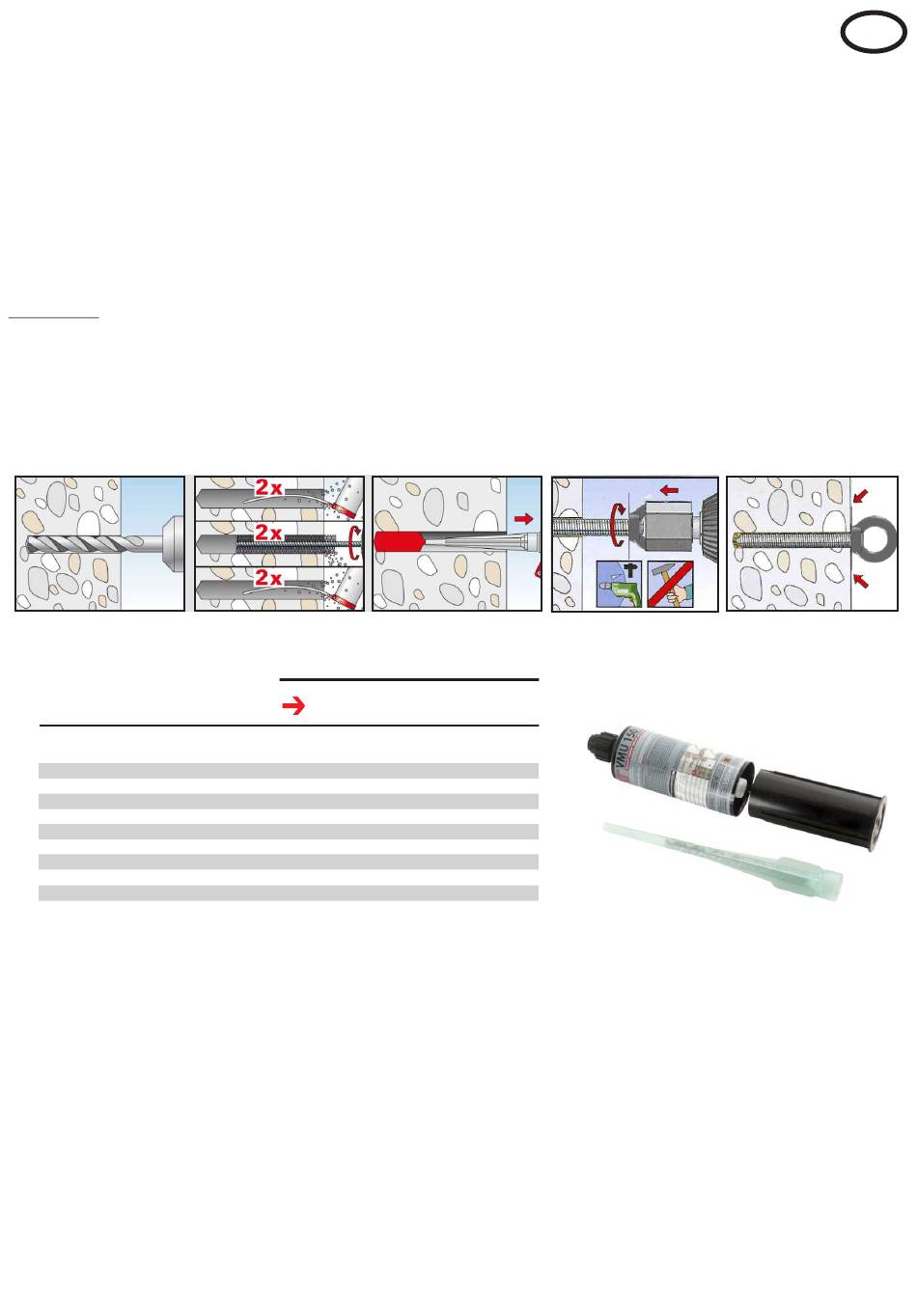

Munkalépések:
1. Ütvefúró géppel készítsen egy Ø 18 mm furatot szöget bezáróan 125 mm-es furatmélységgel.
2. A furatot 2-szer kifúvással pormentesíteni kell, 2-szer kefével ki kell tisztítani, majd 2-szer ismét kifúvással
pormentesíteni kell
3. A furatba az injekciós habarcsot (11. ábra) be kell juttatni az injektáló préssel a furatba (8. ábra)
4. A rögzítőrudat (3. ábra) kellő érzékkel, lassan jobbra forgatva be kell vezetni. Addig kell a bevezetést folytatni,
amíg a habarcs meg nem jelenik. A rögzítőrúdnak a rögzítési felülettel egy szintben kell rögzülnie.
5. Ezt követően a rögzítőrudat már nem szabad mozgatni, lásd a kikeményedési időket a 12. ábra táblázatában
Tudnivaló:
A szakszerű szerelési kivitelezést az üzembe helyezés előtt az Üzembiztonsági rendelet (BetrSichV) 14. §
szerint egy megfelelő személynek ellenőriznie kell és az átvételi jegyzőkönyvben dokumentálni kell. Az
üzembe helyezés előtti ellenőrzés nem bizonyítja, hogy a rendelkezésre álló konstrukció ellenáll a
lezuhanás esetén fellépő erőknek, mindössze csak a rögzítési pont szerelési alapzatba történő szilárd
rögzítésének igazolására szolgál.
ábra
6
Curing times for
VMU 150 plus mortar
Temperature (°C) Processing time
In the borehole
1)
-10°C ─ -6°C
-5°C ─ -1°C
-0°C ─ +4°C
+5°C ─ +9°C
+10°C ─ +19°C
+20°C ─ +29°C
+30°C ─ +34°C
+35°C ─ +39°C
+40°C
The drill hole must be prepared and cleaned immediately before the dowel is set.
1)
Cartridge temperature during processing from +15°C to +40°C.
ábra
7
Cartridge temperature at the
Processing from +5°C to +40°C
dry concrete
90 min 24 h
90 min 14 h
45 min 7 h
25 min 2 h
15 min 80 min
6 min 45 min
4 min 25 min
2 min 20 min
1,5 min 15 min
ábra
8
Curing time
wet concrete
48 h
28 h
14 h
4 h
160 min
90 min
50 min
40 min
30 min
ábra 11
113
ábra
9
ábra 12
HU
ábra
10
