IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 121

Τοποθέτηση AP-Fix με σούπερ συνδετικό κονίαμα MKT VMU 150 plus
Απαραίτητα εργαλεία: Κατάλληλα εργαλεία μετρήσεων, κατάλληλο κρουστικό με τρυπάνι Ø18 mm, στρογγυλή
βούρτσα, αντλία αέρα

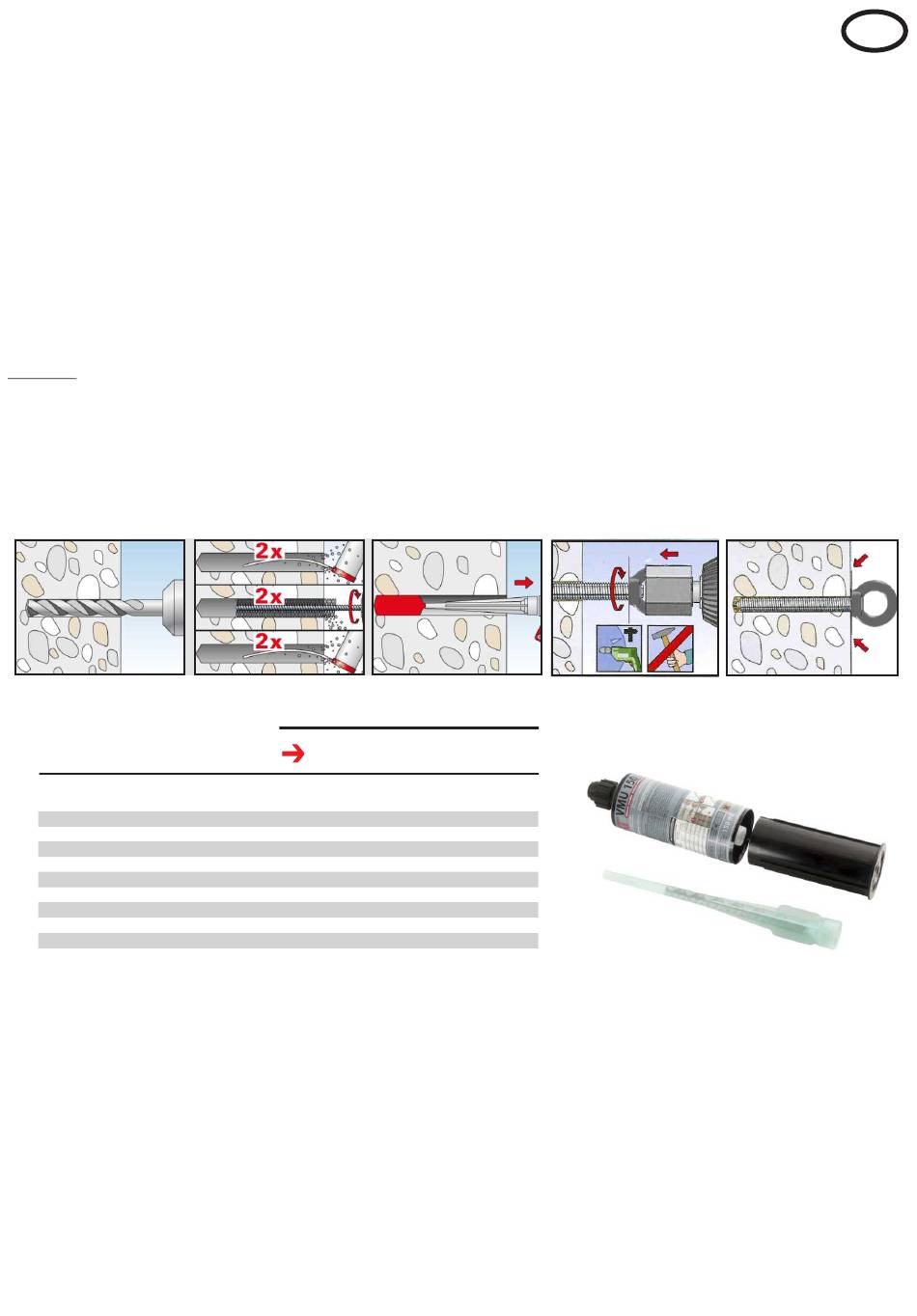

Στάδια εργασίας:
1. Ανοίξτε μια οπή Ø 18 mm γωνιακά με κρουστικό τρυπάνι σε βάθος 125 mm.
2. Φυσήξτε τη σκόνη στην οπή διάτρησης 2 φορές , σκουπίστε 2 φορές και φυσήξτε και πάλι 2 φορές ώστε να
φύγει η σκόνη
3. Εγχύστε στην οπή διάτρησης το ενέσιμο κονίαμα (εικ. 19) με τη βοήθεια της συσκευής σύνθλιψης (εικ.15)
4. Εισάγετε τη ράβδο αγκύρωσης (εικ. 3) αργά περιστρέφοντας προς τα δεξιά. Αυτό να το κάνετε μέχρι το
κονίαμα να βγει εμφανώς προς τα έξω. Η ράβδος αγκύρωσης θα πρέπει έρθει "πρόσωπο" με την επιφάνεια
στερέωσης.
5. Στη συνέχεια η ράβδος αγκύρωσης δε θα πρέπει να μετακινείται άλλο, βλέπε χρόνους σκλήρυνσης στον
πίνακα, εικ. 18
Οδηγία:
Η σωστή εκτέλεση της συναρμολόγησης θα πρέπει να ελέγχεται πριν από τη θέση σε λειτουργία
σύμφωνα με το BetrSichV § 14 από κάποιον ειδικό και να καταγράφεται στο πρωτόκολλο παραλαβής.
Ο έλεγχος πριν από τη θέση σε λειτουργία δεν είναι απόδειξη, για το ότι η υπάρχουσα κατασκευή
αντέχει τις δυνάμεις που αναπτύσσονται σε περίπτωση πτώσης, χρησιμεύει μόνο για τον έλεγχο της
σταθερής έδρασης του σημείου στερέωσης στη βάση τοποθέτησης.
εικ.
6
Curing times for
VMU 150 plus mortar
Temperature (°C) Processing time
In the borehole
1)
-10°C ─ -6°C
-5°C ─ -1°C
-0°C ─ +4°C
+5°C ─ +9°C
+10°C ─ +19°C
+20°C ─ +29°C
+30°C ─ +34°C
+35°C ─ +39°C
+40°C
The drill hole must be prepared and cleaned immediately before the dowel is set.
1)
Cartridge temperature during processing from +15°C to +40°C.
εικ.
7
Cartridge temperature at the
Processing from +5°C to +40°C
dry concrete
90 min 24 h
90 min 14 h
45 min 7 h
25 min 2 h
15 min 80 min
6 min 45 min
4 min 25 min
2 min 20 min
1,5 min 15 min
εικ.
8
Curing time
wet concrete
48 h
28 h
14 h
4 h
160 min
90 min
50 min
40 min
30 min
εικ. 11
121
εικ.
9
εικ. 12
GR
εικ.
10
