IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 81

AP-Fix montering med MKT superbondmørtel VMU 150 plus
Nødvendigt værktøj: Egnet måleværktøj, egnet borehammer, bor Ø18 mm, rundbørste, luftpumpe

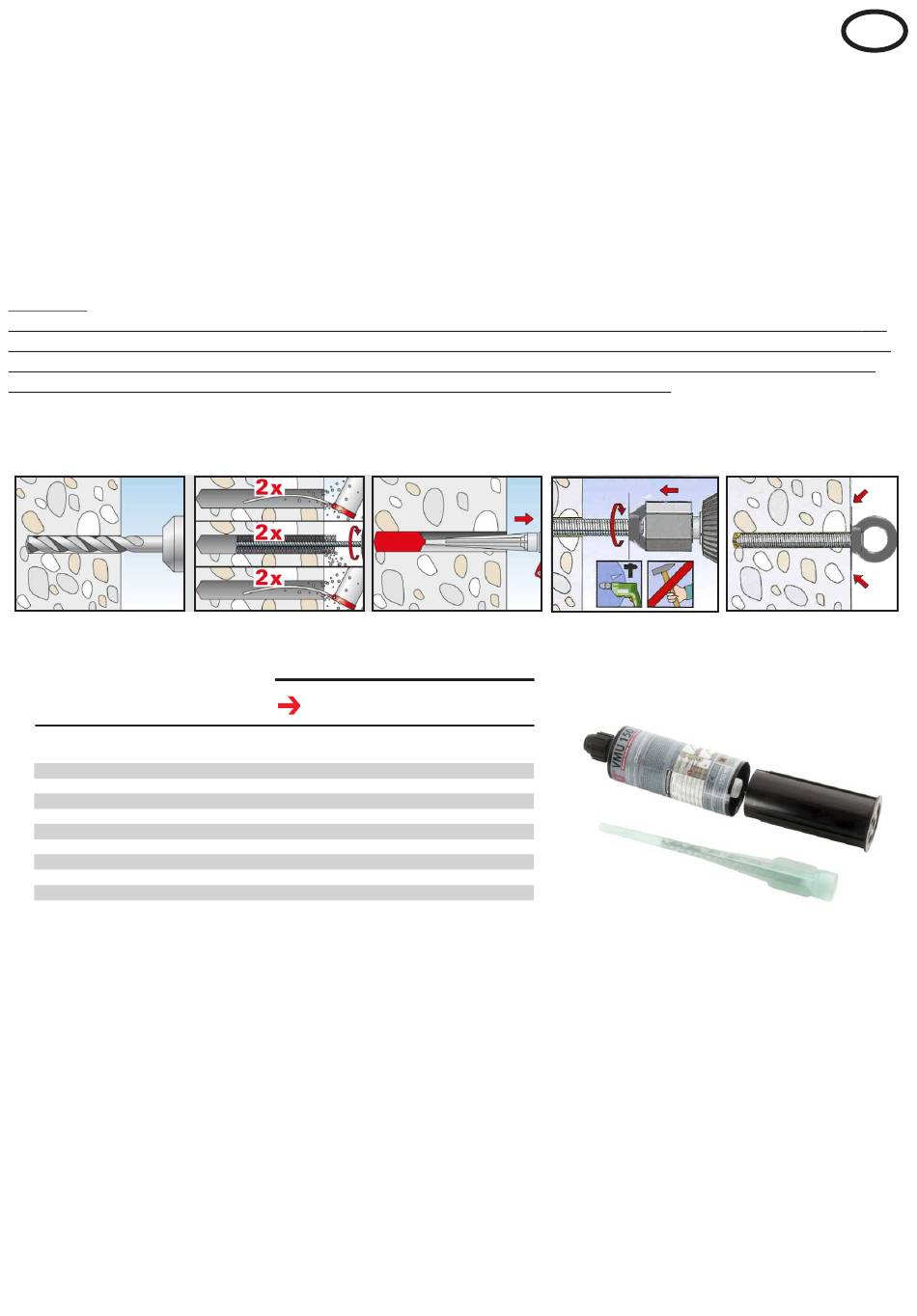

Arbejdstrin:
1. Bør et Ø 18 mm hul vinkelret med slagboremaskine af 125 mm dybde.
2. Blæs borehullet støvfrit 2 x, børst ud 2 x og blæs støvfrit igen 2 x
3. Indsprøjt injektionsmørtlen (fig. 11) i borehullet ved hjælp af sprøjtepistolen (fig. 8
4. Før forsigtigt og langsomt forankringsstangen (fig. 3) ind ved at dreje højre om. Fortsæt, til mørtlen træder
tydeligt frem. Forankringsstangen skal slutte med at flugte med monteringsfladen.
5. Derefter må forankringsstangen ikke længere bevæges, se hærdetiderne i tabelen, fig. 12
Bemærk:
Fagligt korrekt udført montering skal før brug kontrolleres af en kompetent person iht. BetrSchV § 14,
og dette skal dokumenteres i modtagelsesprotokollen. Kontrollen før ibrugtagning er ikke noget bevis
for, at den eksisterende konstruktion vil holde mod de kræfter, der optræder i tilfælde af et styrt, den
bruges blot til at kontrollere, at øjebolten sidder fast i monteringsunderlaget.
Fig. 6
Curing times for
VMU 150 plus mortar
Temperature (°C) Processing time
In the borehole
1)
-10°C ─ -6°C
-5°C ─ -1°C
-0°C ─ +4°C
+5°C ─ +9°C
+10°C ─ +19°C
+20°C ─ +29°C
+30°C ─ +34°C
+35°C ─ +39°C
+40°C
The drill hole must be prepared and cleaned immediately before the dowel is set.
1)
Cartridge temperature during processing from +15°C to +40°C.
Fig. 7
Cartridge temperature at the
Processing from +5°C to +40°C
dry concrete
90 min 24 h
90 min 14 h
45 min 7 h
25 min 2 h
15 min 80 min
6 min 45 min
4 min 25 min
2 min 20 min
1,5 min 15 min
Fig. 8
Curing time
wet concrete
48 h
28 h
14 h
4 h
160 min
90 min
50 min
40 min
30 min
Fig. 12
81
Fig. 9
Fig. 11
DK
Fig. 10
