Addendum Betriebsanleitung
C4000 Advanced M23
C4000 Entry/Exit M23
C4000 Fusion

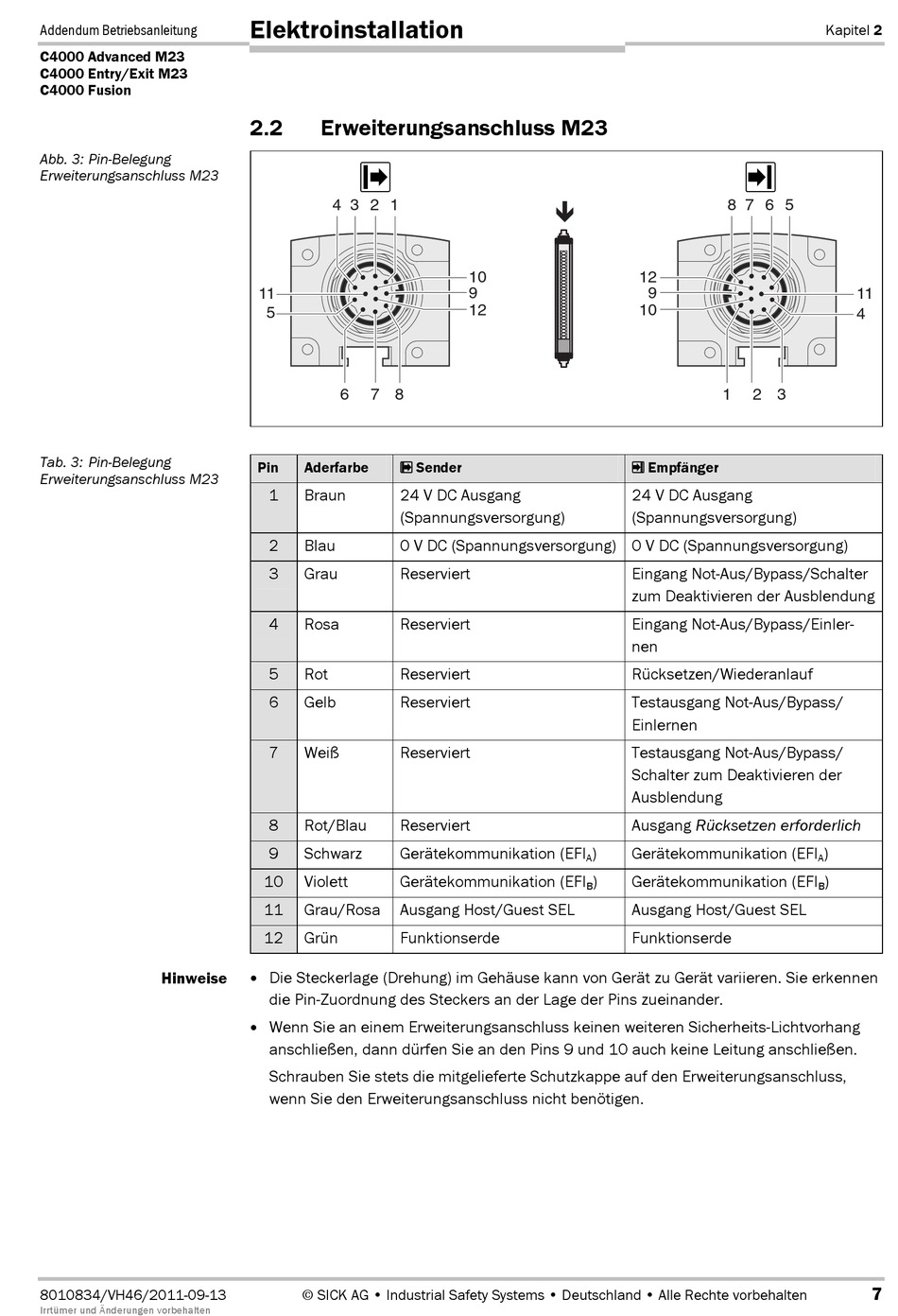

Abb. 3: Pin-Belegung
Erweiterungsanschluss M23
Tab. 3: Pin-Belegung
Erweiterungsanschluss M23
Hinweise
8010834/VH46/2011-09-13
Irrtümer und Änderungen vorbehalten
Elektroinstallation
2.2
Erweiterungsanschluss M23
4
3
2
1
11
5
6
7 8
Pin
Aderfarbe
Sender
1
Braun
24 V DC Ausgang
(Spannungsversorgung)
2
Blau
0 V DC (Spannungsversorgung) 0 V DC (Spannungsversorgung)
3
Grau
Reserviert
4
Rosa
Reserviert
5
Rot
Reserviert
6
Gelb
Reserviert
7
Weiß
Reserviert
8
Rot/Blau
Reserviert
9
Schwarz
Gerätekommunikation (EFI
10
Violett
Gerätekommunikation (EFI
11
Grau/Rosa
Ausgang Host/Guest SEL
12
Grün
Funktionserde
Die Steckerlage (Drehung) im Gehäuse kann von Gerät zu Gerät variieren. Sie erkennen
die Pin-Zuordnung des Steckers an der Lage der Pins zueinander.
Wenn Sie an einem Erweiterungsanschluss keinen weiteren Sicherheits-Lichtvorhang
anschließen, dann dürfen Sie an den Pins 9 und 10 auch keine Leitung anschließen.
Schrauben Sie stets die mitgelieferte Schutzkappe auf den Erweiterungsanschluss,
wenn Sie den Erweiterungsanschluss nicht benötigen.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
10
12
9
12
10
24 V DC Ausgang
(Spannungsversorgung)
Eingang NotKAus/Bypass/Schalter
zum Deaktivieren der Ausblendung
Eingang NotKAus/Bypass/Einler-
nen
Rücksetzen/Wiederanlauf
Testausgang NotKAus/Bypass/
Einlernen
Testausgang NotKAus/Bypass/
Schalter zum Deaktivieren der
Ausblendung
Ausgang Rücksetzen erforderlich
)
Gerätekommunikation (EFI
A
)
Gerätekommunikation (EFI
B
Ausgang Host/Guest SEL
Funktionserde
8
7
6
5
9
1
2 3
Empfänger
A
B
Kapitel 2
11
4
)
)
7
