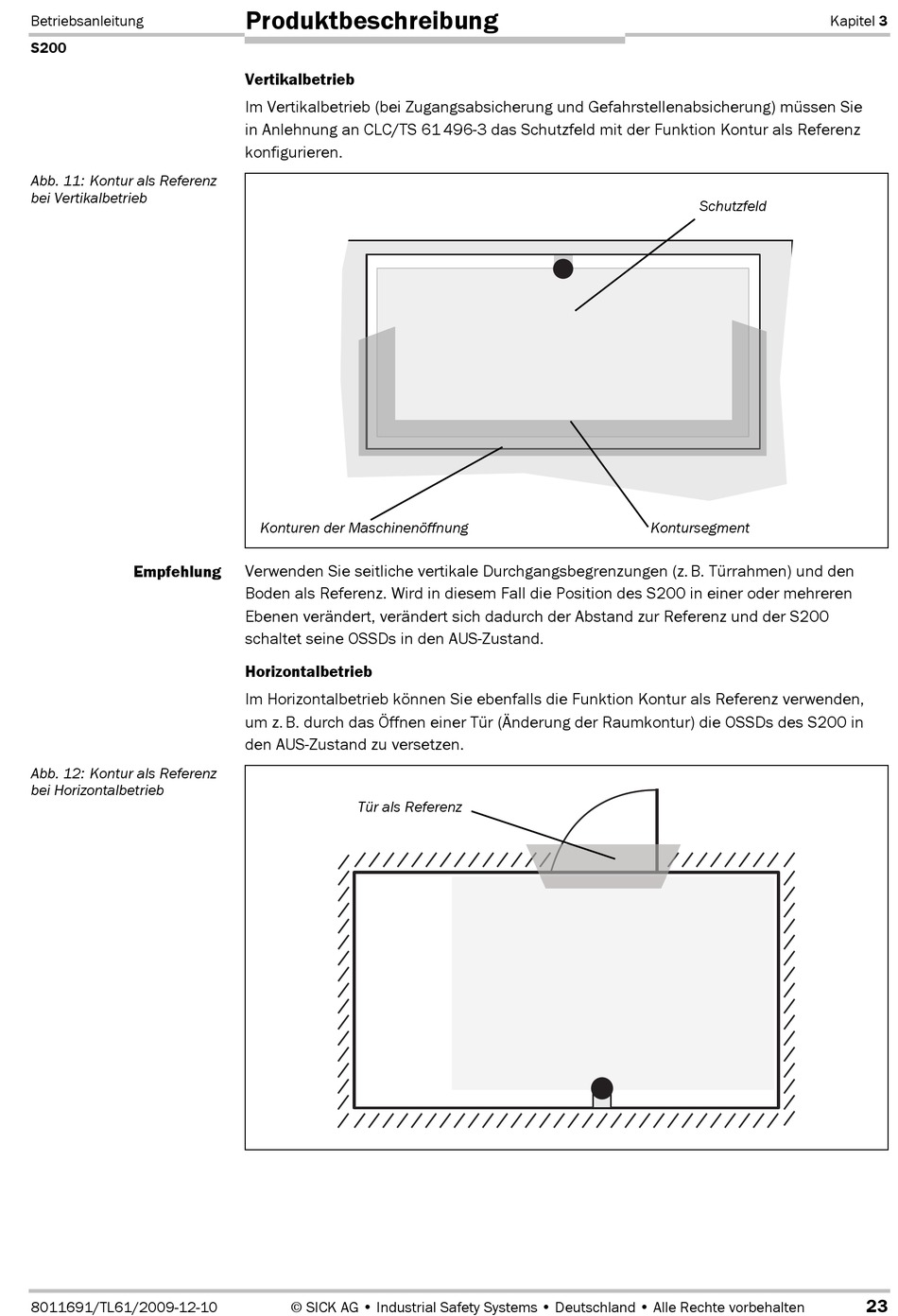

Abb. 11: Kontur als Referenz
bei Vertikalbetrieb
Empfehlung
Abb. 12: Kontur als Referenz
bei Horizontalbetrieb
8011691/TL61/2009-12-10
Produktbeschreibung
Vertikalbetrieb
Im Vertikalbetrieb (bei Zugangsabsicherung und Gefahrstellenabsicherung) müssen Sie
in Anlehnung an CLC/TS 61 496D3 das Schutzfeld mit der Funktion Kontur als Referenz
konfigurieren.
Konturen der Maschinenöffnung
Verwenden Sie seitliche vertikale Durchgangsbegrenzungen (z. B. Türrahmen) und den
Boden als Referenz. Wird in diesem Fall die Position des S200 in einer oder mehreren
Ebenen verändert, verändert sich dadurch der Abstand zur Referenz und der S200
schaltet seine OSSDs in den AUS-Zustand.
Horizontalbetrieb
Im Horizontalbetrieb können Sie ebenfalls die Funktion Kontur als Referenz verwenden,
um z. B. durch das Öffnen einer Tür (Änderung der Raumkontur) die OSSDs des S200 in
den AUS-Zustand zu versetzen.
Tür als Referenz
