7.3.1

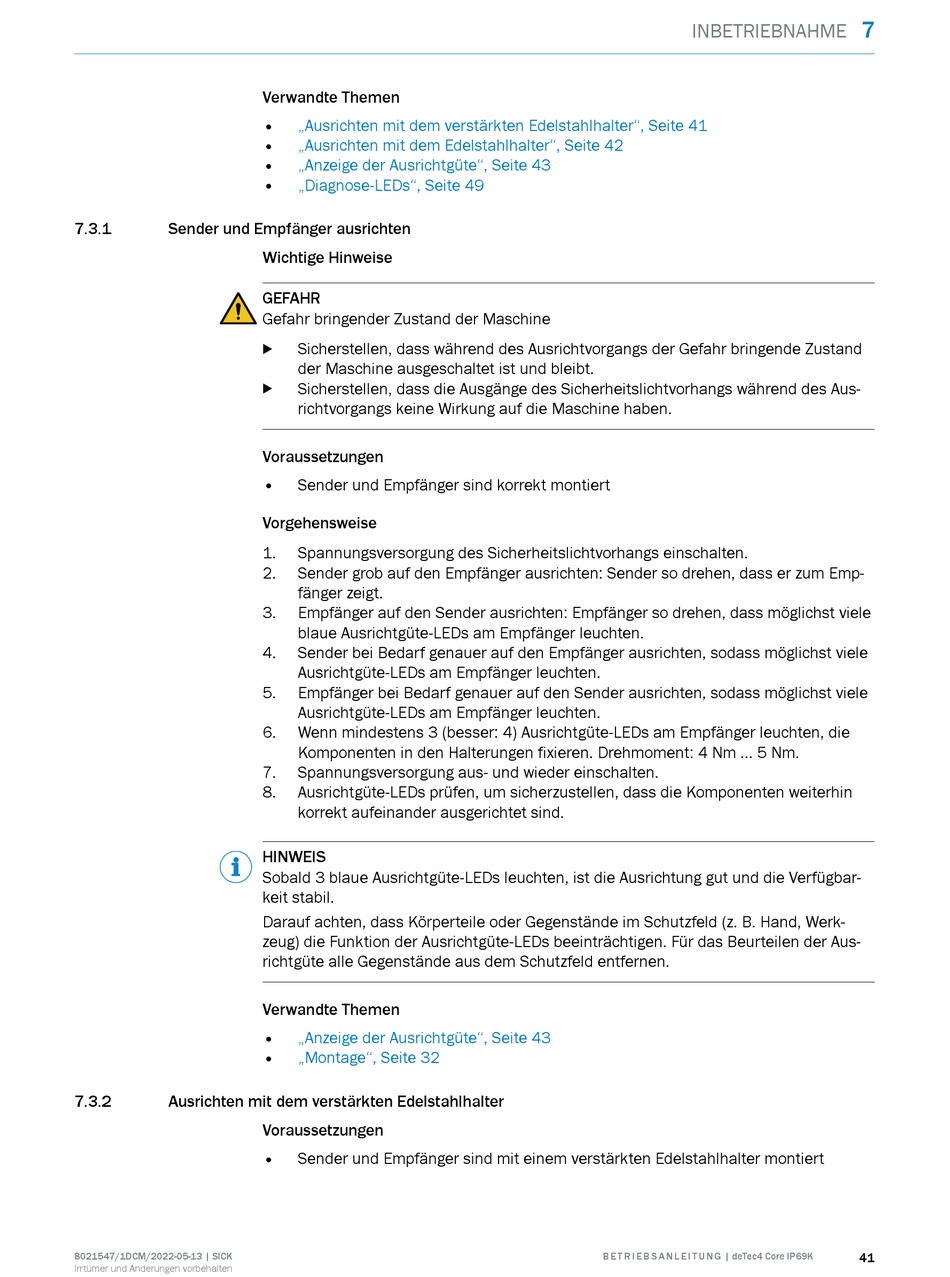

Sender und Empfänger ausrichten
7.3.2
Ausrichten mit dem verstärkten Edelstahlhalter
8021547/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten
Verwandte Themen
„Ausrichten mit dem verstärkten Edelstahlhalter", Seite 41
„Ausrichten mit dem Edelstahlhalter", Seite 42
„Anzeige der Ausrichtgüte", Seite 43
„Diagnose-LEDs", Seite 49
Wichtige Hinweise
GEFAHR
Gefahr bringender Zustand der Maschine
Sicherstellen, dass während des Ausrichtvorgangs der Gefahr bringende Zustand
b
der Maschine ausgeschaltet ist und bleibt.
Sicherstellen, dass die Ausgänge des Sicherheitslichtvorhangs während des Aus‐
b
richtvorgangs keine Wirkung auf die Maschine haben.
Voraussetzungen
Sender und Empfänger sind korrekt montiert
Vorgehensweise
1.
Spannungsversorgung des Sicherheitslichtvorhangs einschalten.
2.
Sender grob auf den Empfänger ausrichten: Sender so drehen, dass er zum Emp‐
fänger zeigt.
3.
Empfänger auf den Sender ausrichten: Empfänger so drehen, dass möglichst viele
blaue Ausrichtgüte-LEDs am Empfänger leuchten.
4.
Sender bei Bedarf genauer auf den Empfänger ausrichten, sodass möglichst viele
Ausrichtgüte-LEDs am Empfänger leuchten.
5.
Empfänger bei Bedarf genauer auf den Sender ausrichten, sodass möglichst viele
Ausrichtgüte-LEDs am Empfänger leuchten.
6.
Wenn mindestens 3 (besser: 4) Ausrichtgüte-LEDs am Empfänger leuchten, die
Komponenten in den Halterungen fixieren. Drehmoment: 4 Nm ... 5 Nm.
7.
Spannungsversorgung aus- und wieder einschalten.
8.
Ausrichtgüte-LEDs prüfen, um sicherzustellen, dass die Komponenten weiterhin
korrekt aufeinander ausgerichtet sind.
HINWEIS
Sobald 3 blaue Ausrichtgüte-LEDs leuchten, ist die Ausrichtung gut und die Verfügbar‐
keit stabil.
Darauf achten, dass Körperteile oder Gegenstände im Schutzfeld (z. B. Hand, Werk‐
zeug) die Funktion der Ausrichtgüte-LEDs beeinträchtigen. Für das Beurteilen der Aus‐
richtgüte alle Gegenstände aus dem Schutzfeld entfernen.
Verwandte Themen
„Anzeige der Ausrichtgüte", Seite 43
„Montage", Seite 32
Voraussetzungen
Sender und Empfänger sind mit einem verstärkten Edelstahlhalter montiert
INBETRIEBNAHME
B E T R I E B S A N L E I T U N G | deTec4 Core IP69K
7
41
