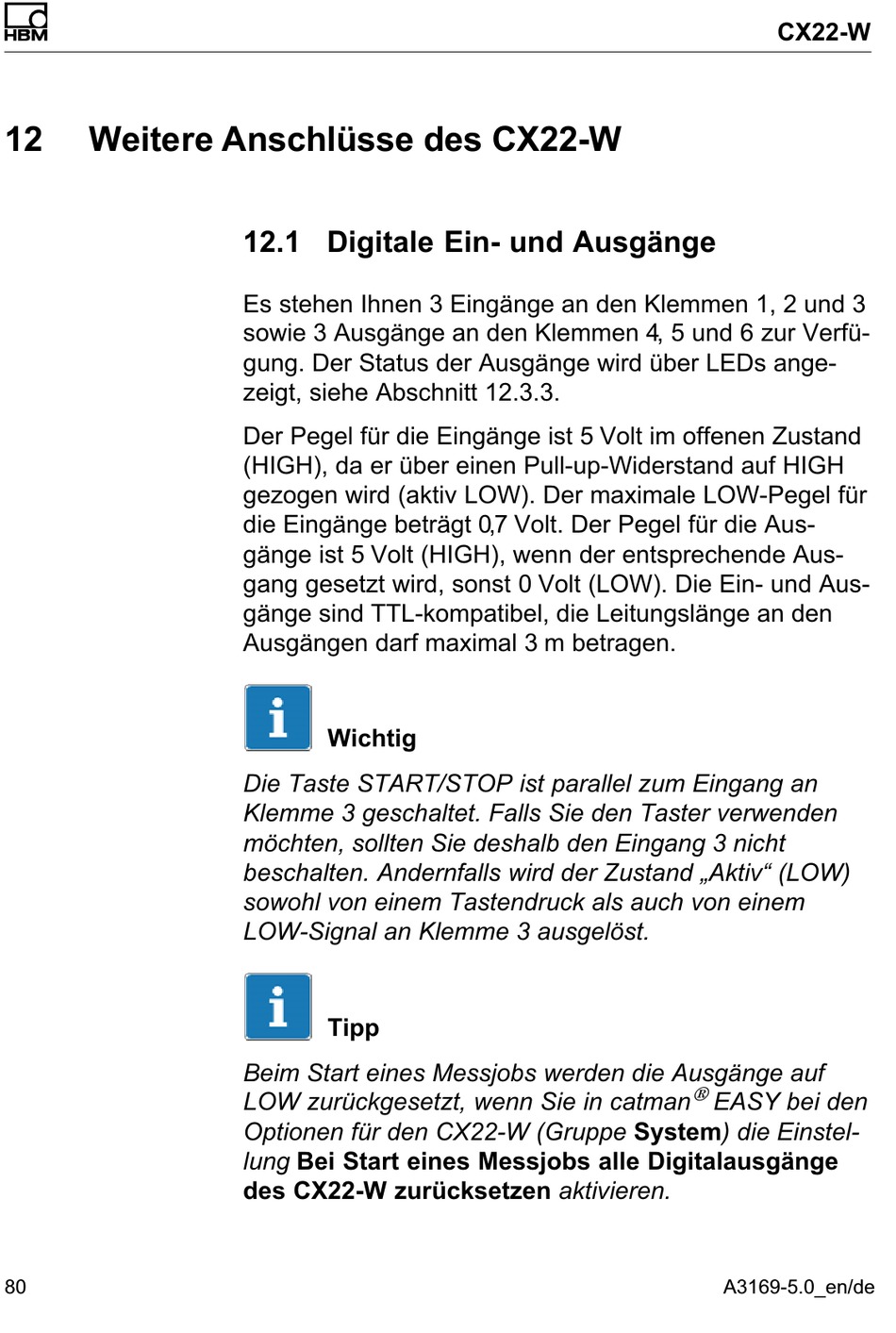

12 Weitere Anschlüsse des CX22-W
80
12.1 Digitale Ein- und Ausgänge
Es stehen Ihnen 3 Eingänge an den Klemmen 1, 2 und 3
sowie 3 Ausgänge an den Klemmen 4, 5 und 6 zur Verfü­
gung. Der Status der Ausgänge wird über LEDs ange­
zeigt, siehe Abschnitt 12.3.3.
Der Pegel für die Eingänge ist 5 Volt im offenen Zustand
(HIGH), da er über einen Pull-up-Widerstand auf HIGH
gezogen wird (aktiv LOW). Der maximale LOW-Pegel für
die Eingänge beträgt 0,7 Volt. Der Pegel für die Aus­
gänge ist 5 Volt (HIGH), wenn der entsprechende Aus­
gang gesetzt wird, sonst 0 Volt (LOW). Die Ein- und Aus­
gänge sind TTL-kompatibel, die Leitungslänge an den
Ausgängen darf maximal 3 m betragen.
Wichtig
Die Taste START/STOP ist parallel zum Eingang an
Klemme 3 geschaltet. Falls Sie den Taster verwenden
möchten, sollten Sie deshalb den Eingang 3 nicht
beschalten. Andernfalls wird der Zustand „Aktiv" (LOW)
sowohl von einem Tastendruck als auch von einem
LOW-Signal an Klemme 3 ausgelöst.
Tipp
Beim Start eines Messjobs werden die Ausgänge auf
LOW zurückgesetzt, wenn Sie in catman
Optionen für den CX22-W (Gruppe System) die Einstel­
lung Bei Start eines Messjobs alle Digitalausgänge
des CX22-W zurücksetzen aktivieren.
CX22-W
[
EASY bei den
A3169-5.0_en/de
