CX22-W
Versorgungs­
Erdung
10  30 V
A3169-5.0_en/de
LED
spannung
DC

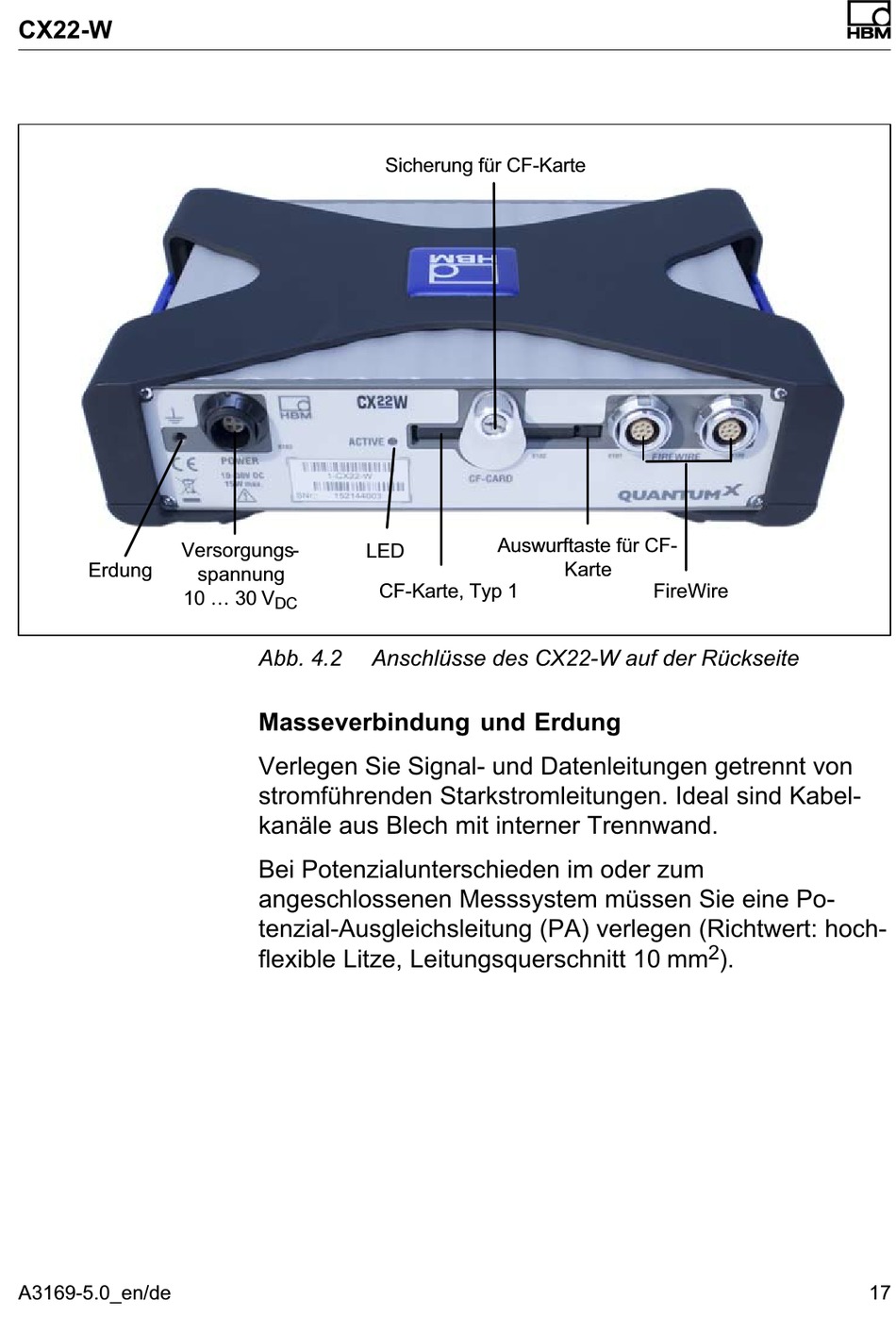

Abb. 4.2
Masseverbindung und Erdung
Verlegen Sie Signal- und Datenleitungen getrennt von
stromführenden Starkstromleitungen. Ideal sind Kabel­
kanäle aus Blech mit interner Trennwand.
Bei Potenzialunterschieden im oder zum
angeschlossenen Messsystem müssen Sie eine Po­
tenzial-Ausgleichsleitung (PA) verlegen (Richtwert: hoch­
flexible Litze, Leitungsquerschnitt 10 mm
Sicherung für CF-Karte
Auswurftaste für CF-
CF-Karte, Typ 1
Anschlüsse des CX22-W auf der Rückseite
Karte
FireWire
