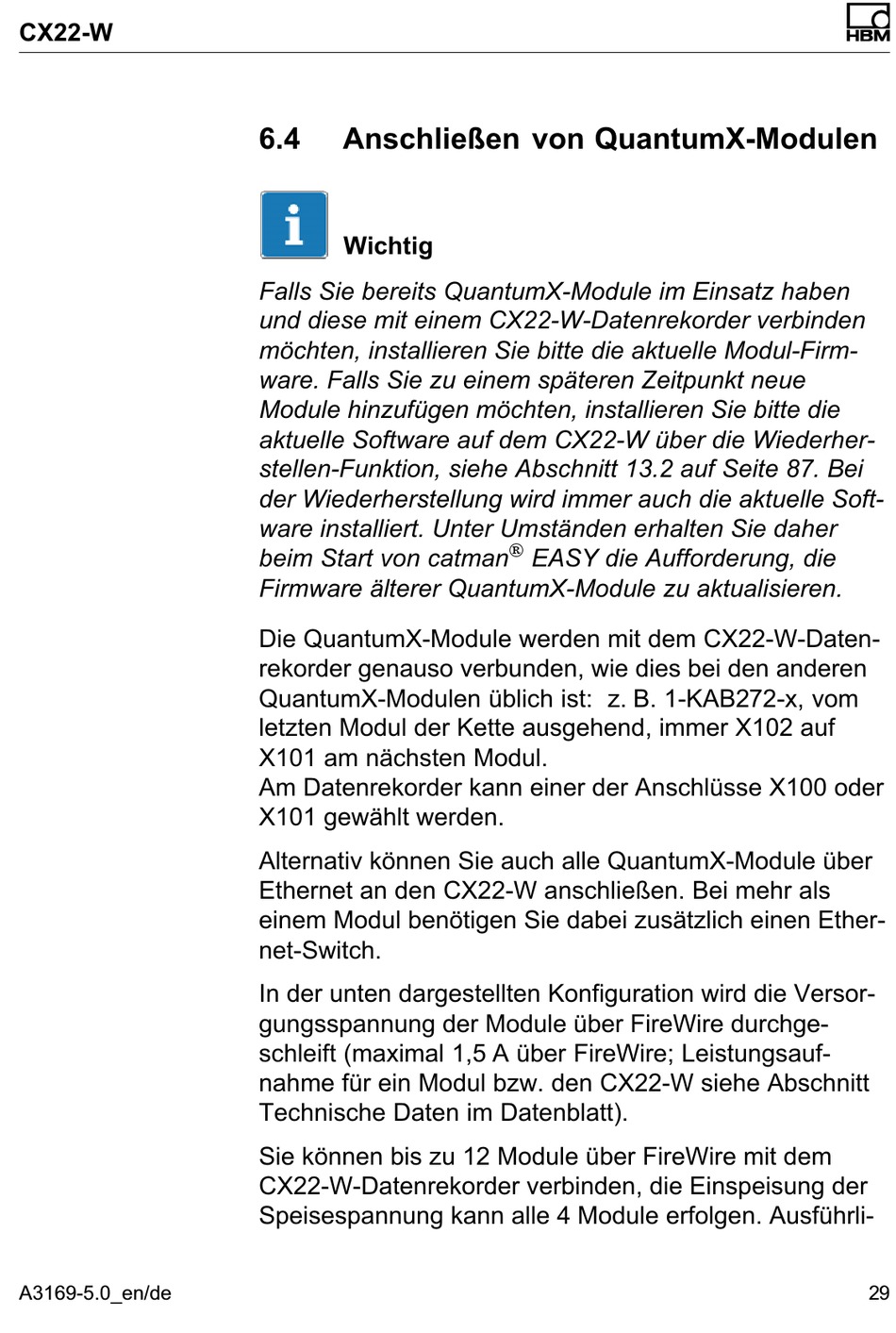

6.4 Anschließen von QuantumX-Modulen
Wichtig
Falls Sie bereits QuantumX-Module im Einsatz haben
und diese mit einem CX22-W-Datenrekorder verbinden
möchten, installieren Sie bitte die aktuelle Modul-Firm­
ware. Falls Sie zu einem späteren Zeitpunkt neue
Module hinzufügen möchten, installieren Sie bitte die
aktuelle Software auf dem CX22-W über die Wiederher­
stellen-Funktion, siehe Abschnitt 13.2 auf Seite 87. Bei
der Wiederherstellung wird immer auch die aktuelle Soft­
ware installiert. Unter Umständen erhalten Sie daher
beim Start von catman
Firmware älterer QuantumX-Module zu aktualisieren.
Die QuantumX-Module werden mit dem CX22-W-Daten­
rekorder genauso verbunden, wie dies bei den anderen
QuantumX-Modulen üblich ist: z. B. 1-KAB272-x, vom
letzten Modul der Kette ausgehend, immer X102 auf
X101 am nächsten Modul.
Am Datenrekorder kann einer der Anschlüsse X100 oder
X101 gewählt werden.
Alternativ können Sie auch alle QuantumX-Module über
Ethernet an den CX22-W anschließen. Bei mehr als
einem Modul benötigen Sie dabei zusätzlich einen Ether­
net-Switch.
In der unten dargestellten Konfiguration wird die Versor­
gungsspannung der Module über FireWire durchge­
schleift (maximal 1,5 A über FireWire; Leistungsauf­
nahme für ein Modul bzw. den CX22-W siehe Abschnitt
Technische Daten im Datenblatt).
Sie können bis zu 12 Module über FireWire mit dem
CX22-W-Datenrekorder verbinden, die Einspeisung der
Speisespannung kann alle 4 Module erfolgen. Ausführli­

EASY die Aufforderung, die
