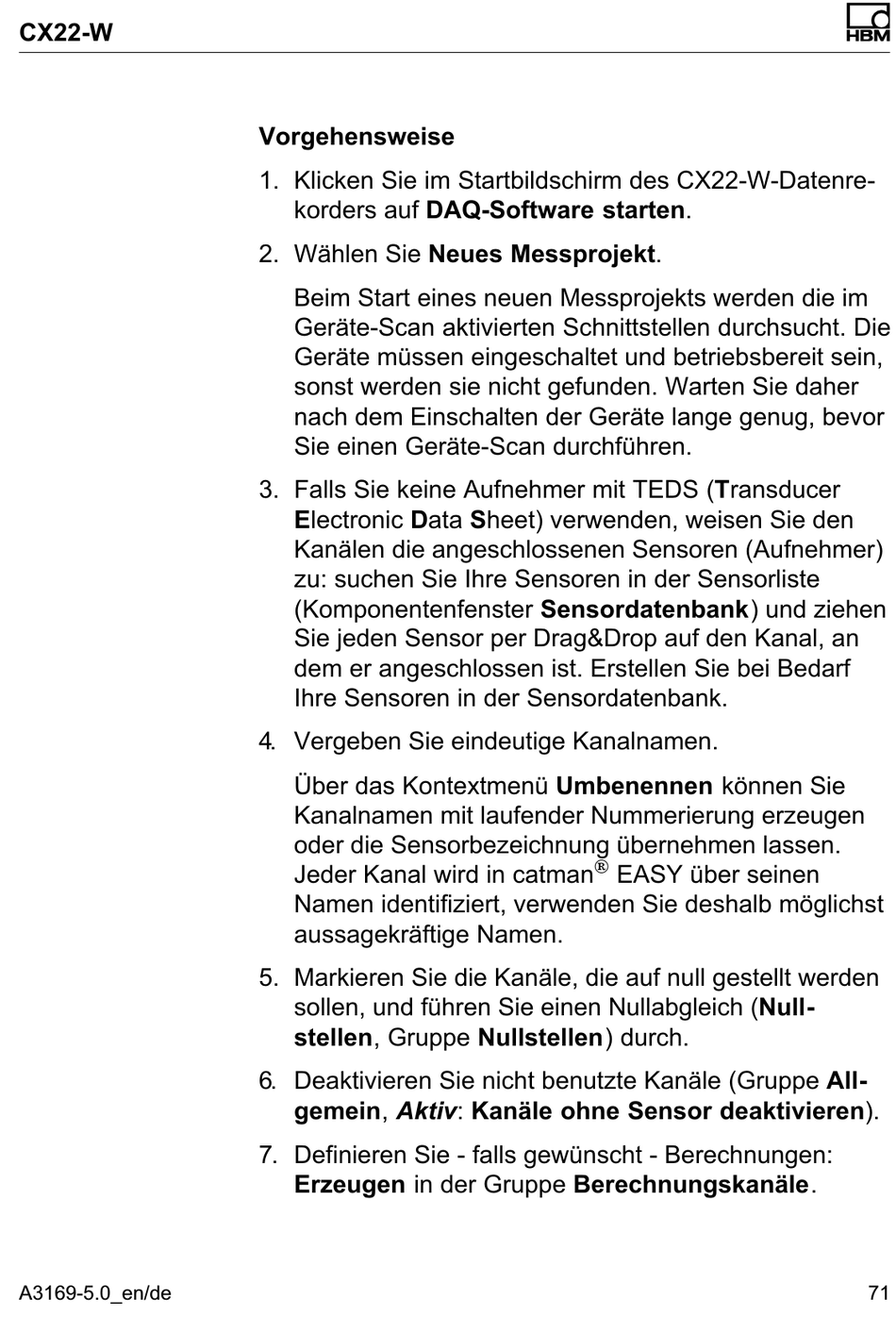

HBM QUANTUM X Bedienungsanleitung Seite 160

CX22-W
A3169-5.0_en/de
Vorgehensweise
1. Klicken Sie im Startbildschirm des CX22-W-Datenre­
korders auf DAQ-Software starten.
2. Wählen Sie Neues Messprojekt.
Beim Start eines neuen Messprojekts werden die im
Geräte-Scan aktivierten Schnittstellen durchsucht. Die
Geräte müssen eingeschaltet und betriebsbereit sein,
sonst werden sie nicht gefunden. Warten Sie daher
nach dem Einschalten der Geräte lange genug, bevor
Sie einen Geräte-Scan durchführen.
3. Falls Sie keine Aufnehmer mit TEDS (Transducer
Electronic Data Sheet) verwenden, weisen Sie den
Kanälen die angeschlossenen Sensoren (Aufnehmer)
zu: suchen Sie Ihre Sensoren in der Sensorliste
(Komponentenfenster Sensordatenbank) und ziehen
Sie jeden Sensor per Drag&Drop auf den Kanal, an
dem er angeschlossen ist. Erstellen Sie bei Bedarf
Ihre Sensoren in der Sensordatenbank.
4. Vergeben Sie eindeutige Kanalnamen.
Über das Kontextmenü Umbenennen können Sie
Kanalnamen mit laufender Nummerierung erzeugen
oder die Sensorbezeichnung übernehmen lassen.
Jeder Kanal wird in catman
Namen identifiziert, verwenden Sie deshalb möglichst
aussagekräftige Namen.
5. Markieren Sie die Kanäle, die auf null gestellt werden
sollen, und führen Sie einen Nullabgleich (Null­
stellen, Gruppe Nullstellen) durch.
6. Deaktivieren Sie nicht benutzte Kanäle (Gruppe All­
gemein, Aktiv: Kanäle ohne Sensor deaktivieren).
7. Definieren Sie - falls gewünscht - Berechnungen:
Erzeugen in der Gruppe Berechnungskanäle.

EASY über seinen
