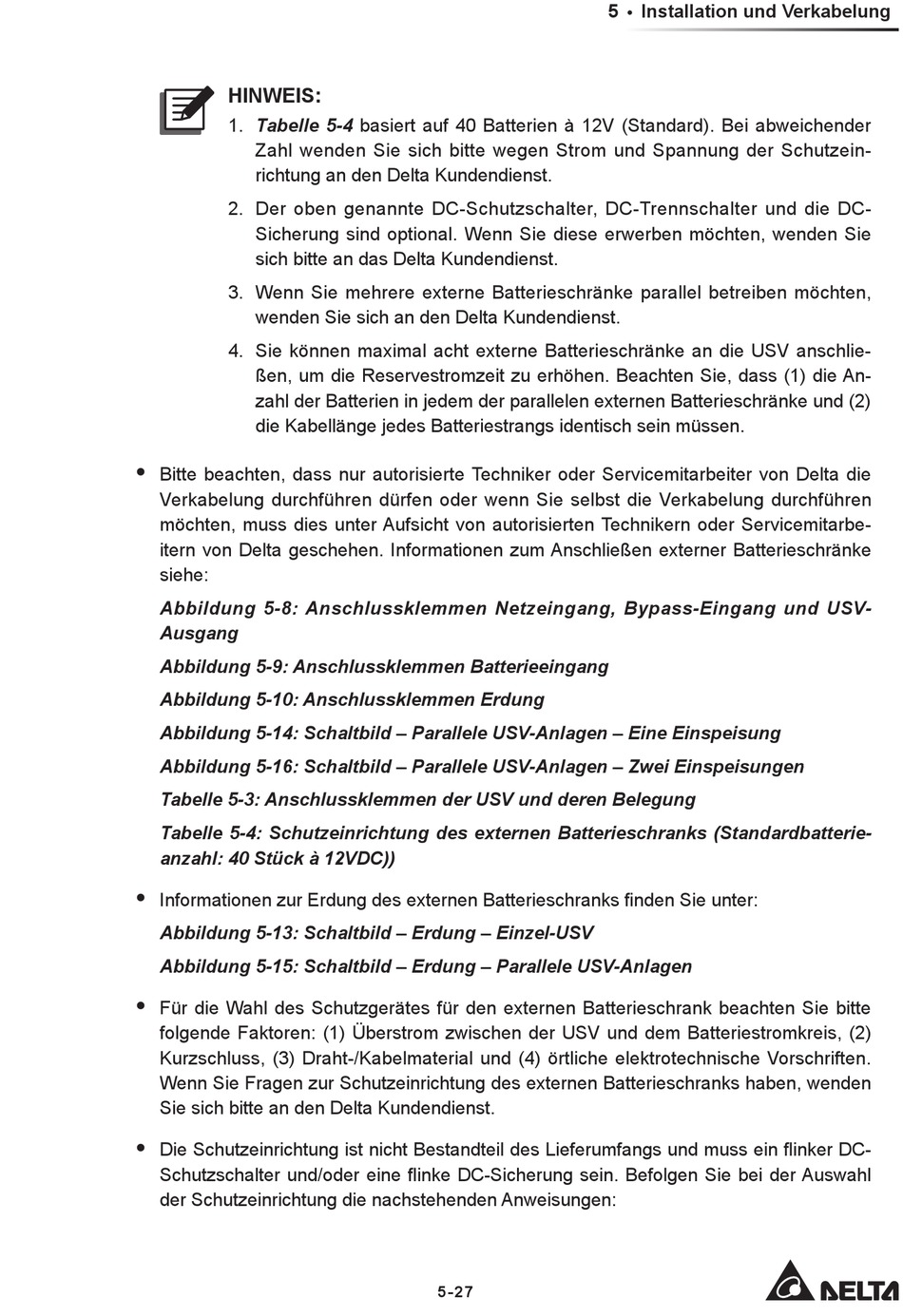

HINWEIS:
1. Tabelle 5-4 basiert auf 40 Batterien à 12V (Standard). Bei abweichender
Zahl wenden Sie sich bitte wegen Strom und Spannung der Schutzein-
richtung an den Delta Kundendienst.
2. Der oben genannte DC-Schutzschalter, DC-Trennschalter und die DC-
Sicherung sind optional. Wenn Sie diese erwerben möchten, wenden Sie
sich bitte an das Delta Kundendienst.
3. Wenn Sie mehrere externe Batterieschränke parallel betreiben möchten,
wenden Sie sich an den Delta Kundendienst.
4. Sie können maximal acht externe Batterieschränke an die USV anschlie-
ßen, um die Reservestromzeit zu erhöhen. Beachten Sie, dass (1) die An-
zahl der Batterien in jedem der parallelen externen Batterieschränke und (2)
die Kabellänge jedes Batteriestrangs identisch sein müssen.
y
Bitte beachten, dass nur autorisierte Techniker oder Servicemitarbeiter von Delta die
Verkabelung durchführen dürfen oder wenn Sie selbst die Verkabelung durchführen
möchten, muss dies unter Aufsicht von autorisierten Technikern oder Servicemitarbe-
itern von Delta geschehen. Informationen zum Anschließen externer Batterieschränke
siehe:
Abbildung 5-8: Anschlussklemmen Netzeingang, Bypass-Eingang und USV-
Ausgang
Abbildung 5-9: Anschlussklemmen Batterieeingang
Abbildung 5-10: Anschlussklemmen Erdung
Abbildung 5-14: Schaltbild – Parallele USV-Anlagen – Eine Einspeisung
Abbildung 5-16: Schaltbild – Parallele USV-Anlagen – Zwei Einspeisungen
Tabelle 5-3: Anschlussklemmen der USV und deren Belegung
Tabelle 5-4: Schutzeinrichtung des externen Batterieschranks (Standardbatterie-
anzahl: 40 Stück à 12VDC))
y
Informationen zur Erdung des externen Batterieschranks finden Sie unter:
Abbildung 5-13: Schaltbild – Erdung – Einzel-USV
Abbildung 5-15: Schaltbild – Erdung – Parallele USV-Anlagen
y
Für die Wahl des Schutzgerätes für den externen Batterieschrank beachten Sie bitte
folgende Faktoren: (1) Überstrom zwischen der USV und dem Batteriestromkreis, (2)
Kurzschluss, (3) Draht-/Kabelmaterial und (4) örtliche elektrotechnische Vorschriften.
Wenn Sie Fragen zur Schutzeinrichtung des externen Batterieschranks haben, wenden
Sie sich bitte an den Delta Kundendienst.
y
Die Schutzeinrichtung ist nicht Bestandteil des Lieferumfangs und muss ein flinker DC-
Schutzschalter und/oder eine flinke DC-Sicherung sein. Befolgen Sie bei der Auswahl
der Schutzeinrichtung die nachstehenden Anweisungen:
5- 2 7
5
Installation und Verkabelung
