Brücke CNR3
Karte mit potenzial-
freien Kontakten
4.1.3 Kontakte für externe Batterietemperatur
Über die Kontakte für externe Batterietemperatur (BT1, BT2, BT3 und BT4) kann die
Temperatur von bis zu vier externen Batterieschränken erkannt werden. Hierzu müssen Sie
das Temperatursensorkabel für den Batterieschrank (optional) erwerben.
Abbildung 4-7: Ausführung der Kontakte für externe Batterietemperatur
4.1.4 Kontakte für Status der externen Schalter/Trennschalter
Es gibt vier Kontakte (S1, S2, S3 und S4) für den Status externer Schalter/Trennschalter, mit
denen der Status der Eingangs-, Bypass-, manuellen Bypass- und Ausgangsschalter bzw.
-trennschalter erkannt werden kann. Vergleichen Sie nachfolgende Tabelle bezüglich des
Anschlusses von normalerweise geöffneten (NO) bzw. geschlossenen (NC) Geräten an die
potenzialfreien Kontakte.

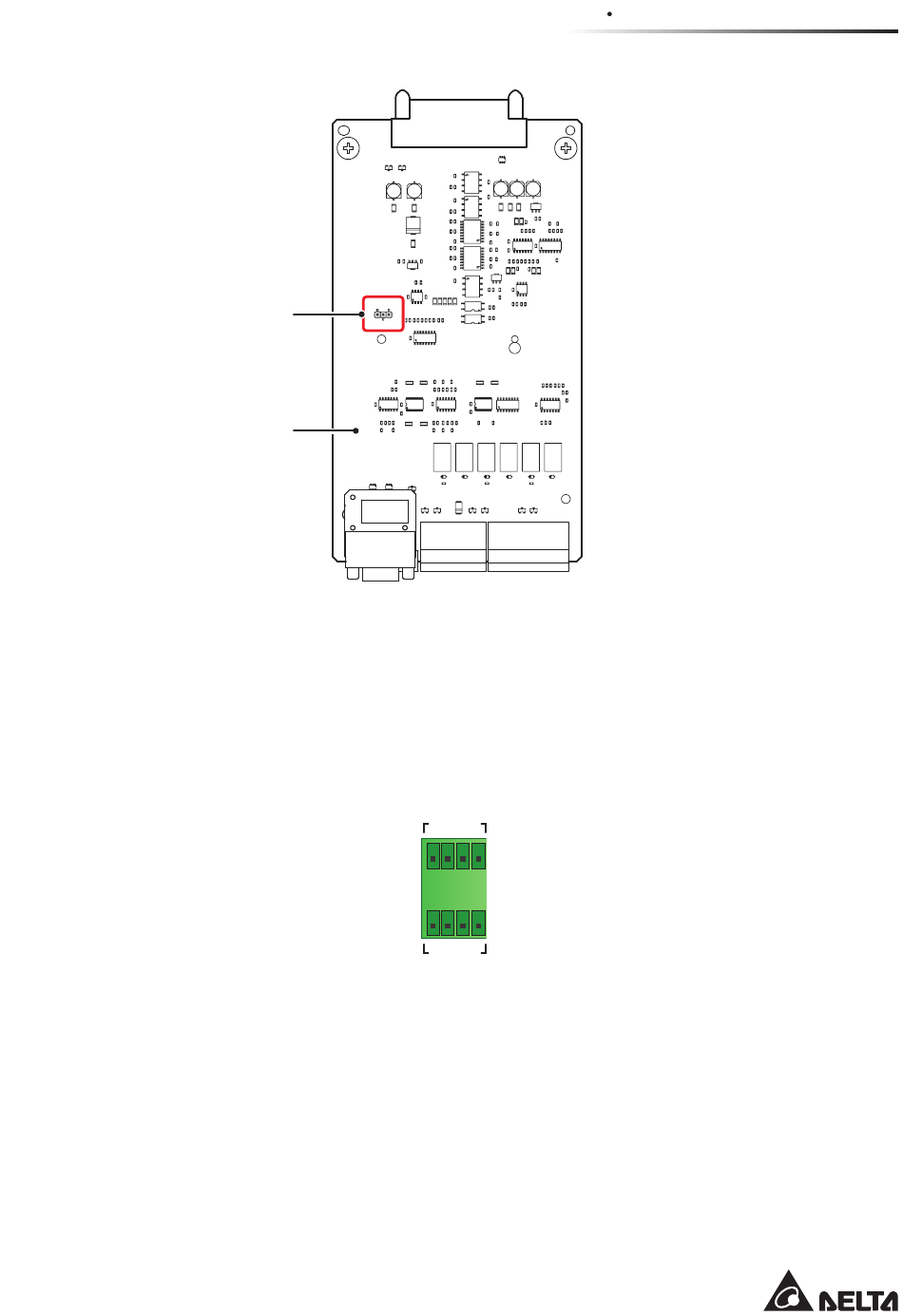

Abbildung 4-6: Position der Brücke CNR3
EXT. BATTERIE-
TEMPERATUR
BT1 BT2
BT3 BT4
