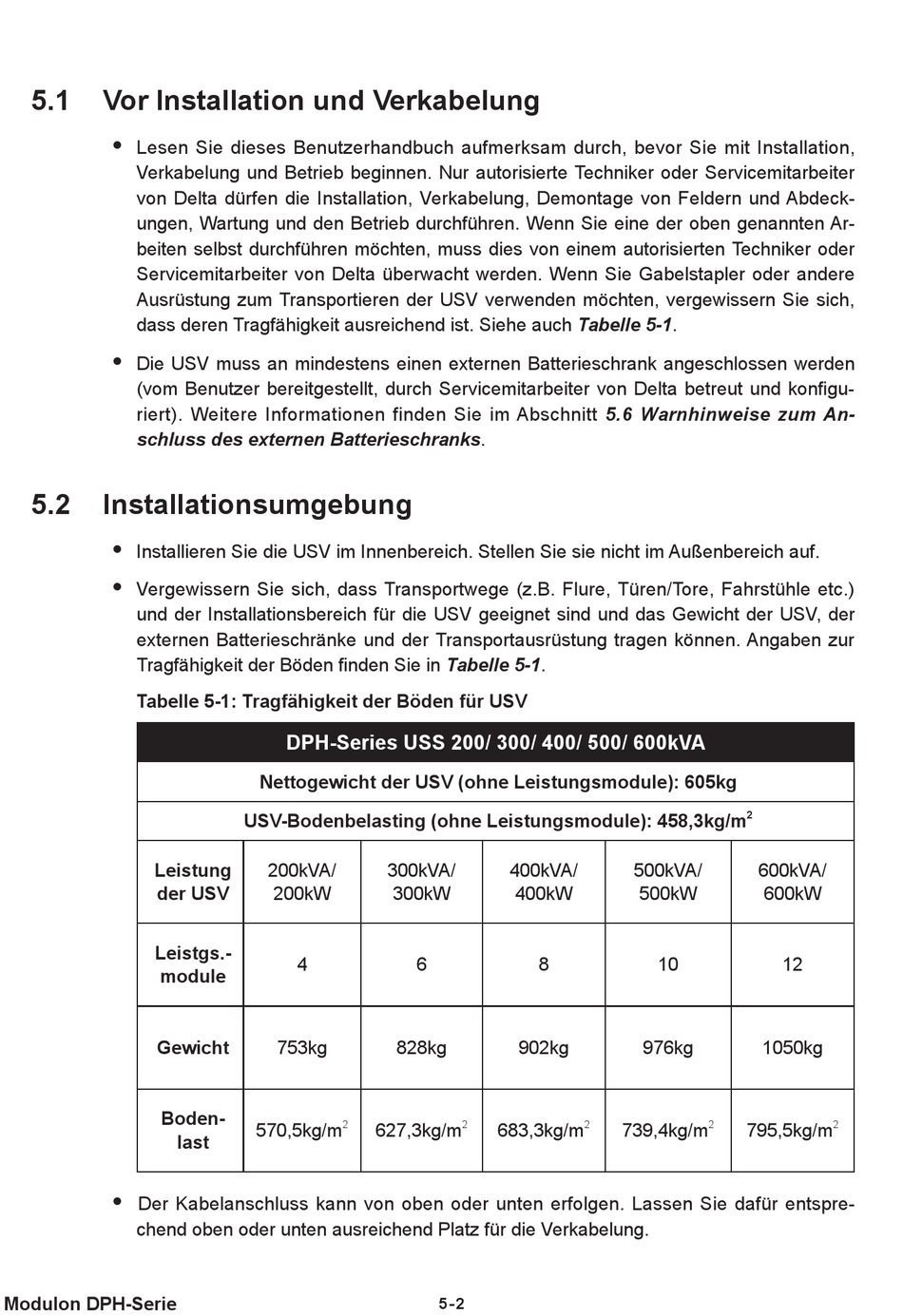

Vor Installation und Verkabelung

y
Lesen Sie dieses Benutzerhandbuch aufmerksam durch, bevor Sie mit Installation,
Verkabelung und Betrieb beginnen. Nur autorisierte Techniker oder Servicemitarbeiter
von Delta dürfen die Installation, Verkabelung, Demontage von Feldern und Abdeck-
ungen, Wartung und den Betrieb durchführen. Wenn Sie eine der oben genannten Ar-
beiten selbst durchführen möchten, muss dies von einem autorisierten Techniker oder
Servicemitarbeiter von Delta überwacht werden. Wenn Sie Gabelstapler oder andere
Ausrüstung zum Transportieren der USV verwenden möchten, vergewissern Sie sich,
dass deren Tragfähigkeit ausreichend ist. Siehe auch Tabelle 5-1.
y
Die USV muss an mindestens einen externen Batterieschrank angeschlossen werden
(vom Benutzer bereitgestellt, durch Servicemitarbeiter von Delta betreut und konfigu-
riert). Weitere Informationen finden Sie im Abschnitt 5.6 Warnhinweise zum An-
schluss des externen Batterieschranks.
5.2

Installationsumgebung

y
Installieren Sie die USV im Innenbereich. Stellen Sie sie nicht im Außenbereich auf.
y
Vergewissern Sie sich, dass Transportwege (z.B. Flure, Türen/Tore, Fahrstühle etc.)
und der Installationsbereich für die USV geeignet sind und das Gewicht der USV, der
externen Batterieschränke und der Transportausrüstung tragen können. Angaben zur
Tragfähigkeit der Böden finden Sie in Tabelle 5-1.
Tabelle 5-1: Tragfähigkeit der Böden für USV
Leistung
der USV
Leistgs.-
module
Gewicht
Boden-
y
Der Kabelanschluss kann von oben oder unten erfolgen. Lassen Sie dafür entspre-
chend oben oder unten ausreichend Platz für die Verkabelung.
Modulon DPH-Serie
DPH-Series USS 200/ 300/ 400/ 500/ 600kVA
Nettogewicht der USV (ohne Leistungsmodule): 605kg
USV-Bodenbelasting (ohne Leistungsmodule): 458,3kg/m
200kVA/
200kW
4
753kg
2
570,5kg/m
last
300kVA/
400kVA/
300kW
400kW
6
8
828kg
902kg
2
627,3kg/m
683,3kg/m
5 - 2
2
500kVA/
500kW
10
976kg
2
2
739,4kg/m
795,5kg/m
600kVA/
600kW
12
1050kg
2
