NETZ
Batterien

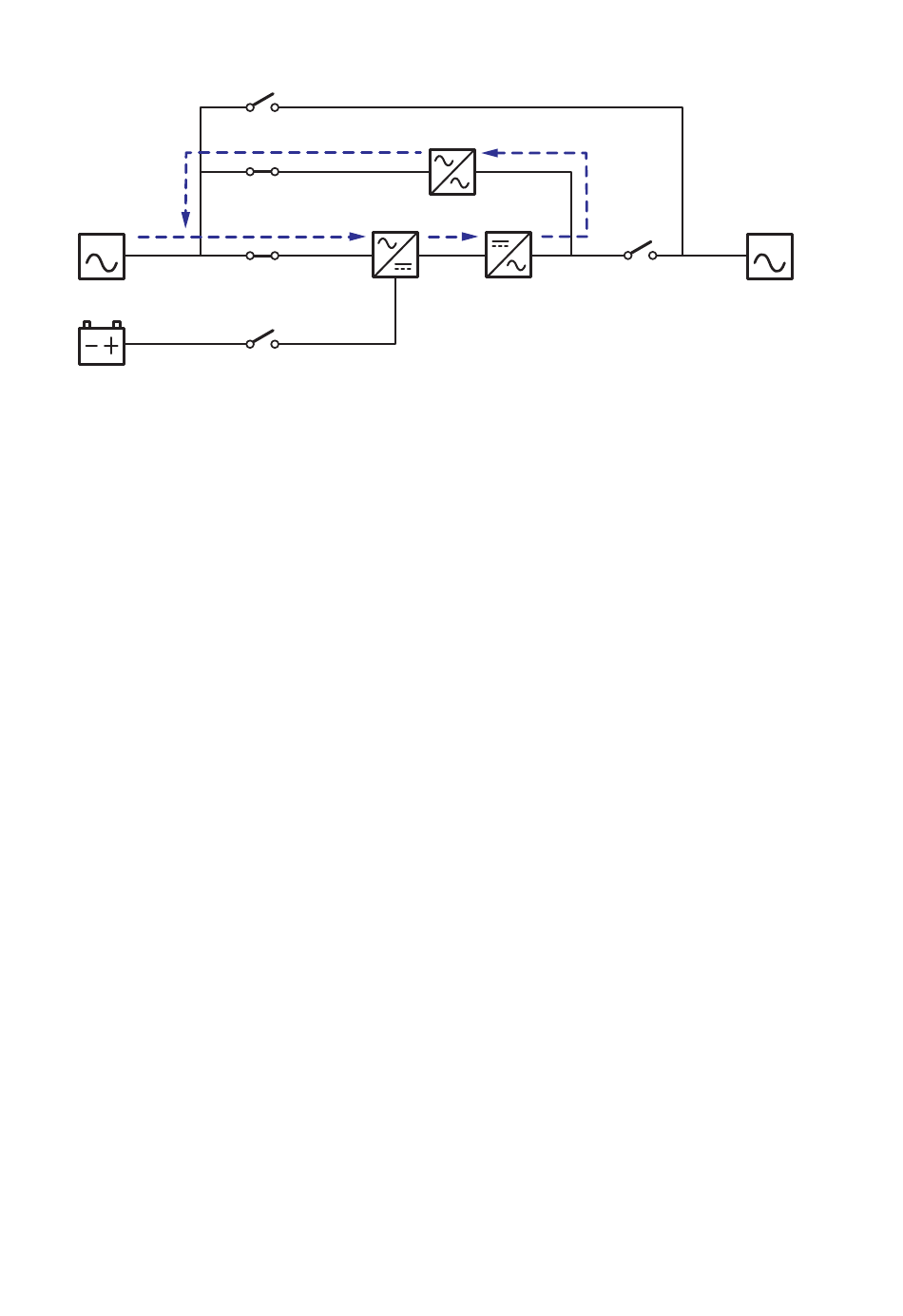

Abbildung 3-8: Schaltbild Energie-Recycling-Betrieb – Eine Einspeisung – Einzel-USV-Anlage
3.1.9 Online-Betrieb – Eine Einspeisung – Parallele USV-Anlagen
Im parallelen Online-Betrieb wird die Gesamtlast gleichmäßig auf alle parallel geschalteten
USV-Anlagen aufgeteilt. Falls eine der Parallelen USV-Anlagen ausfällt und ihre Last unter
der Gesamtkapazität der verbleibenden Parallelen USV-Anlagen liegt, wird der ausgefallene
USV-Ausgang abgeschaltet und die Last gleichmäßig auf die restlichen Parallelen USV-
Anlagen aufgeteilt. Wenn die Last der ausgefallenen USV-Anlage über der Gesamtleistung
der verbleibenden Parallelen USV-Anlagen liegt, werden die Wechselrichter aller USV-
Anlagen abgeschaltet und die Gesamtlast wird über die Bypass-Versorgung versorgt. Im
parallelen Onlinenetrieb leuchtet die Dreifarb-LED jeder USV-Anlage grün, und der Text
On-Line wird in der rechten oberen Ecke des LCD-Bildschirms jeder USV angezeigt. Der
Stromfluss durch die parallel geschalteten USV-Anlagen im Online-Betrieb ist in Abbildung
3-9 dargestellt.
Modulon DPH-Serie
Q3
Q2
Gleichrichter
Q1
Q5
EUE
Wechselrichter
3 - 8
LAST
Q4
