3.2.12 ECO-Betrieb – Zwei Einspeisungen – Parallele USV-Anlagen
Anweisungen zum Aktivieren des ECO-Betriebs finden Sie in den Abschnitten 6.2.5
Systemstart im ECO-Betrieb, 7.6 Hauptbildschirm und 7.10.2 Betriebsarteinstellung.
Wenn im parallelen ECO-Betrieb die Bypass-Eingangsspannung und -frequenz jeder USV-
Anlage im Sollbereich (Standard: Spannung ± 10% und Frequenz ± 3Hz) liegen, arbeiten
alle Parallelen USV-Anlagen im Bypass-Betrieb. Andernfalls arbeiten alle Parallelen USV-
Anlagen im Online-Betrieb. Im parallelen ECO-Betrieb leuchtet die dreifarbige LED an jeder
USV grün, und der Text ECO wird in der rechten oberen Ecke des Bildschirms der jeweiligen
USV angezeigt. Eine Übersicht über den Stromfluss durch die parallel geschalteten USV-
Anlagen im ECO-Betrieb finden Sie in Abbildung 3-26.
1
BYPASS
NETZ
Batterien
2
BYPASS
NETZ
Batterien

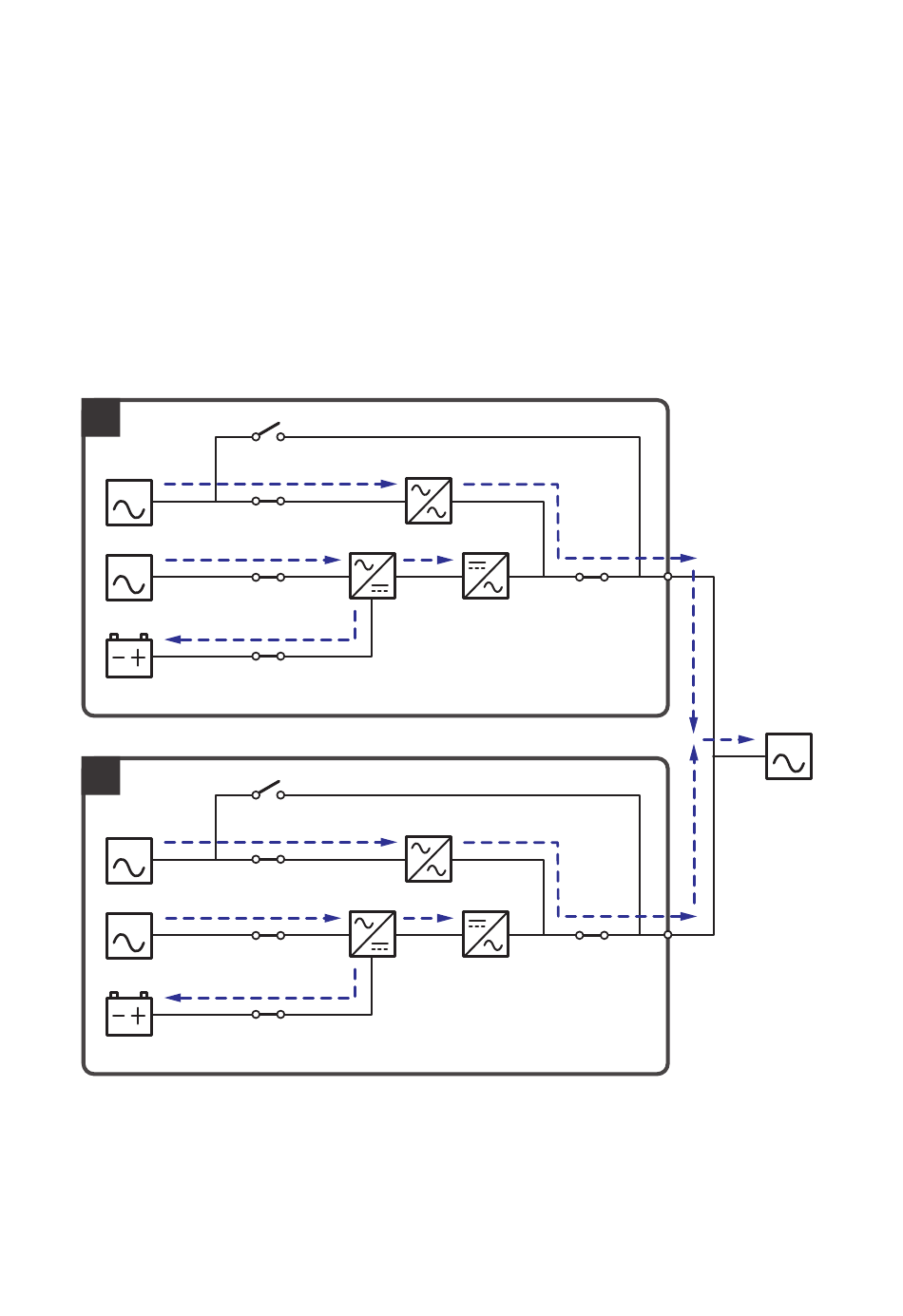

Abbildung 3-26: Schaltbild ECO-Betrieb – Zwei Einspeisungen – Parallele USV-Anlagen
Modulon DPH-Serie
Q3
EUE
Q2
Gleichrichter
Q1
Q5
Q3
EUE
Q2
Gleichrichter
Q1
Q5
Wechselrichter
Q4
Wechselrichter
Q4
3- 2 6
LAST
