1
NETZ
Batteries
2
NETZ
Batterien

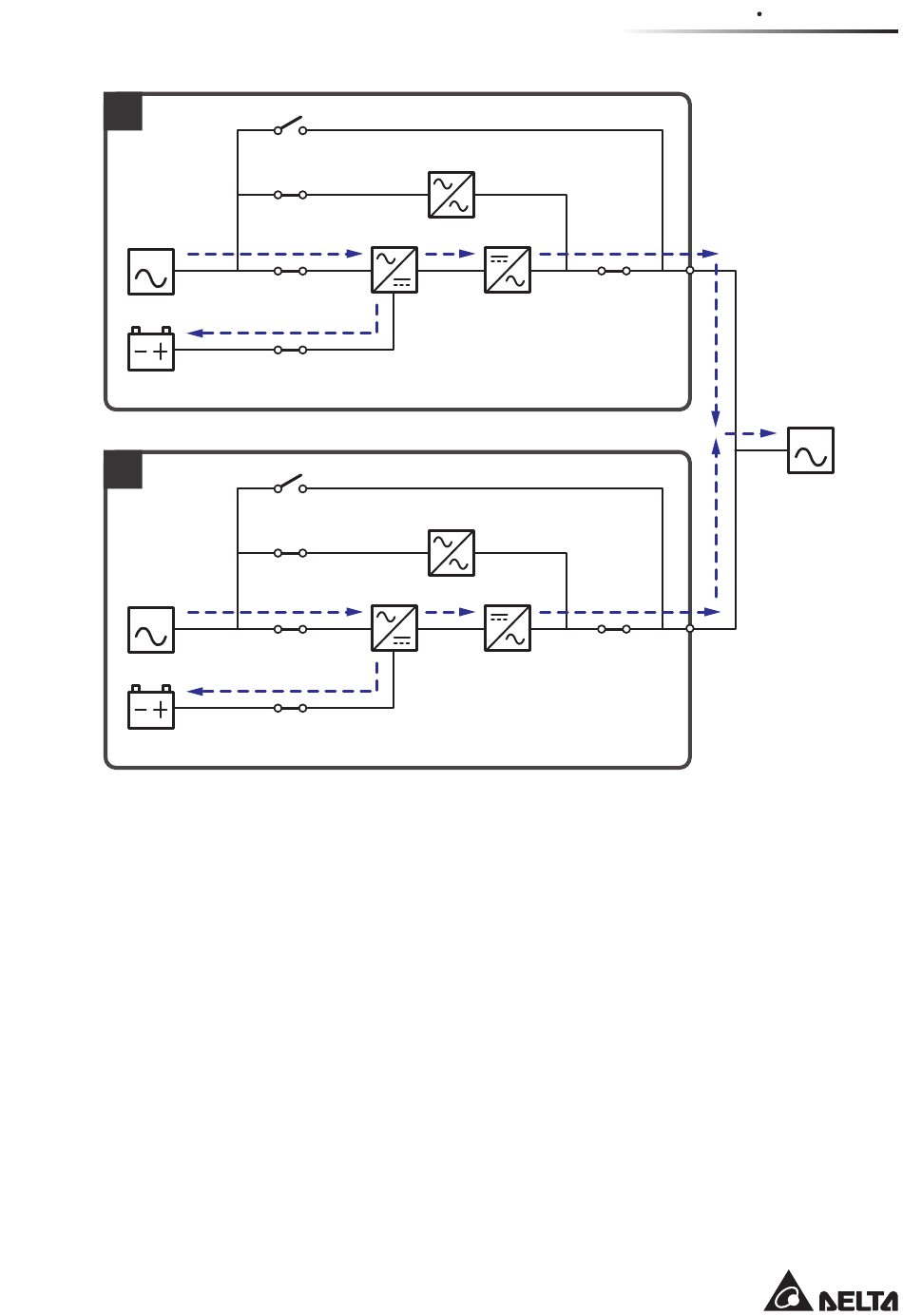

Abbildung 3-9: Schaltbild Online-Betrieb – Eine Einspeisung – Parallele USV-Anlagen
3.1.10 Batteriebetrieb – Eine Einspeisung – Parallele USV-Anlagen
Wenn bei der Versorgung über die Netzeinspeisung eine Störung auftritt, z.B. bei Span-
nungsschwankungen oder Stromausfall, schalten alle Parallelen USV-Anlagen automatisch
vom Online-Betrieb in den Batteriebetrieb. Während des Umschaltprozesses bleibt die
Ausgangsspannung gleich. Im parallelen Batteriebetrieb leuchtet die Dreifarb-LED an je-
der USV gelb, und der Text Battery wird in der rechten oberen Ecke des Bildschirms
der jeweiligen USV angezeigt. Eine Übersicht über den Stromfluss durch die parallel
geschalteten USV-Anlagen im Batteriebetrieb finden Sie in Abbildung 3-10.
Q3
EUE
Q2
Gleichrichter
Q1
Q5
Q3
EUE
Q2
Gleichrichter
Q1
Q5
3 - 9
Wechselrichter
Q4
Wechselrichter
Q4
3
Betriebsarten
LAST
