BYPASS
NETZ
Batterien

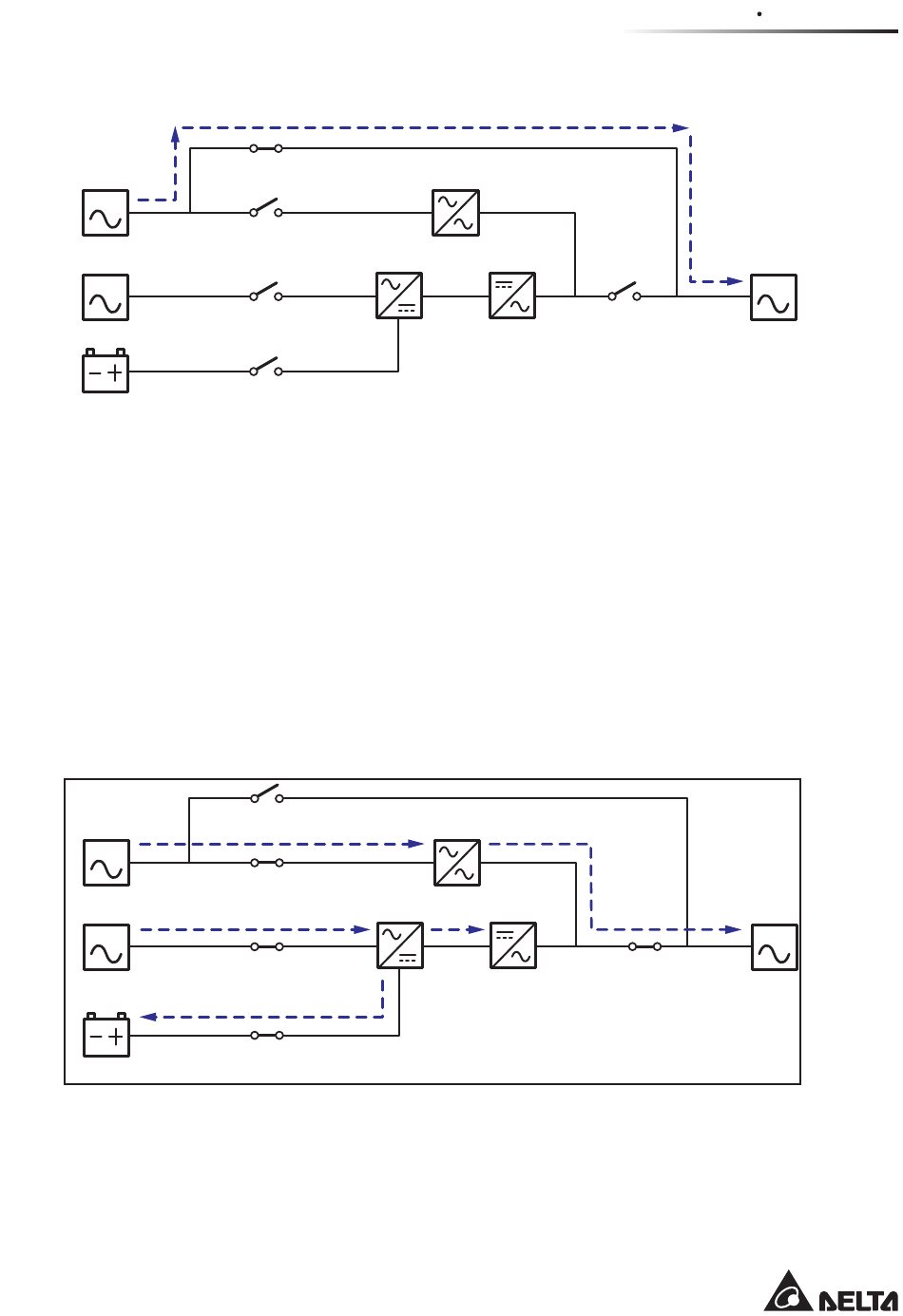

Abbildung 3-18: Schaltbild Manueller Bypass-Betrieb – Zwei Einspeisungen – Einzel-USV-Anlage
3.2.5 ECO-Betrieb – Zwei Einspeisungen – Einzel-USV-Anlage
Anweisungen zum Aktivieren des ECO-Betriebs finden Sie in den Abschnitten 6.2.5 System-
start im ECO-Betrieb, 7.6 Hauptbildschirm und 7.10.2 Betriebsarteinstellung.
Wenn im ECO-Betrieb die Eingangsspannung und -frequenz der Bypass-Einspeisung im
Sollbereich (Standard: Spannung ± 10% und Frequenz ± 3Hz) liegen, arbeitet die USV im
Bypass-Betrieb. Andernfalls arbeitet die USV im Online-Betrieb. Das Schaltbild für den ECO-
Betrieb finden Sie in Abbildung 3-19. Im ECO-Betrieb leuchtet die dreifarbige LED der USV
grün, und in der rechten oberen Ecke des Bildschirms erscheint der Text ECO.
BYPASS
NETZ
Batterien
Abbildung 3-19: Schaltbild ECO-Betrieb – Zwei Einspeisungen – Einzel-USV-Anlage
Q3
Q2
Gleichrichter
Q1
Q5
Q3
Q2
Gleichrichter
Q1
Q5
EUE
Wechselrichter
EUE
Wechselrichter
3- 1 9
3
Betriebsarten
LAST
Q4
LAST
Q4
