UPS-1.1
MEASUREMENT
Power Flow
POWER FLOW
Maintenance
Power Flow
Bypass
Bypass
Summary
Mains
System Status
90 %
5 mins
EMS

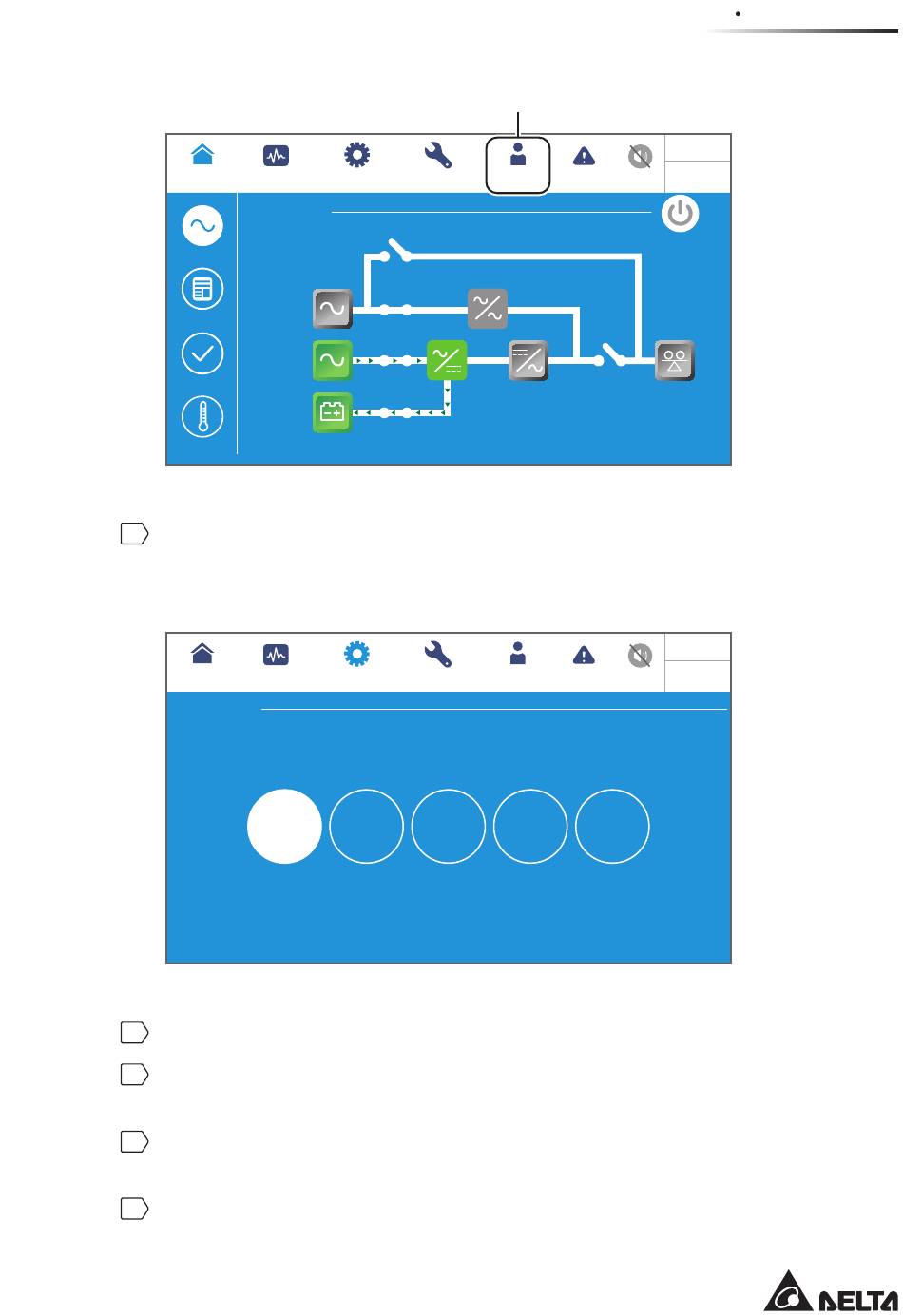

Abbildung 6-60: Darstellung im Standby-Betrieb – Administratoranmeldung
Gehen Sie zu SETUP → MODE SETTING → On-Line. Wenn sich die Bypass-Span-
5
nung im normalen Bereich befindet, arbeitet die USV im Bypass-Betrieb, sodass die
Spannungsversorgung von der Bypass-Einspeisung übernommen wird.
UPS-1.1
MEASUREMENT
MODE SETTING
.
On-Line
Abbildung 6-61: Auswahl des Online-Betriebs
Stellen Sie den Eingangs- (Q1) und den Bypass-Trennschalter (Q2) auf OFF.
6
Nun führt jedes Leistungsmodul eine DC-BUS-Entladung durch. Die zugehörige LED
7
blinkt grün. Nach der Entladung erlischt die LED an jedem der Leistungsmodule.
Etwa drei Minuten später wird die USV abgeschaltet, und somit auch das LCD und die
8
Dreifarb-LED.
Stellen Sie den Trennschalter (Q5) an jedem externen Batterieschrank auf OFF.
9
Administratoranmeldung
SETUP
MAINTENANCE
LOG IN
Administrator
SETUP
MAINTENANCE
LOG IN
Mode Setting
Administrator
Select to change system mode
Green
ECO
6- 4 3
Sep 25,2018
EVENT LOG
Standby
Load
0 %
Sep 25,2018
EVENT LOG
Bypass
Energy
Frequency
Recycle
Conversion
6
Betrieb der USV
10:15
10:15
