1
BYPASS
NETZ
Batterien
2
BYPASS
NETZ
Batterien

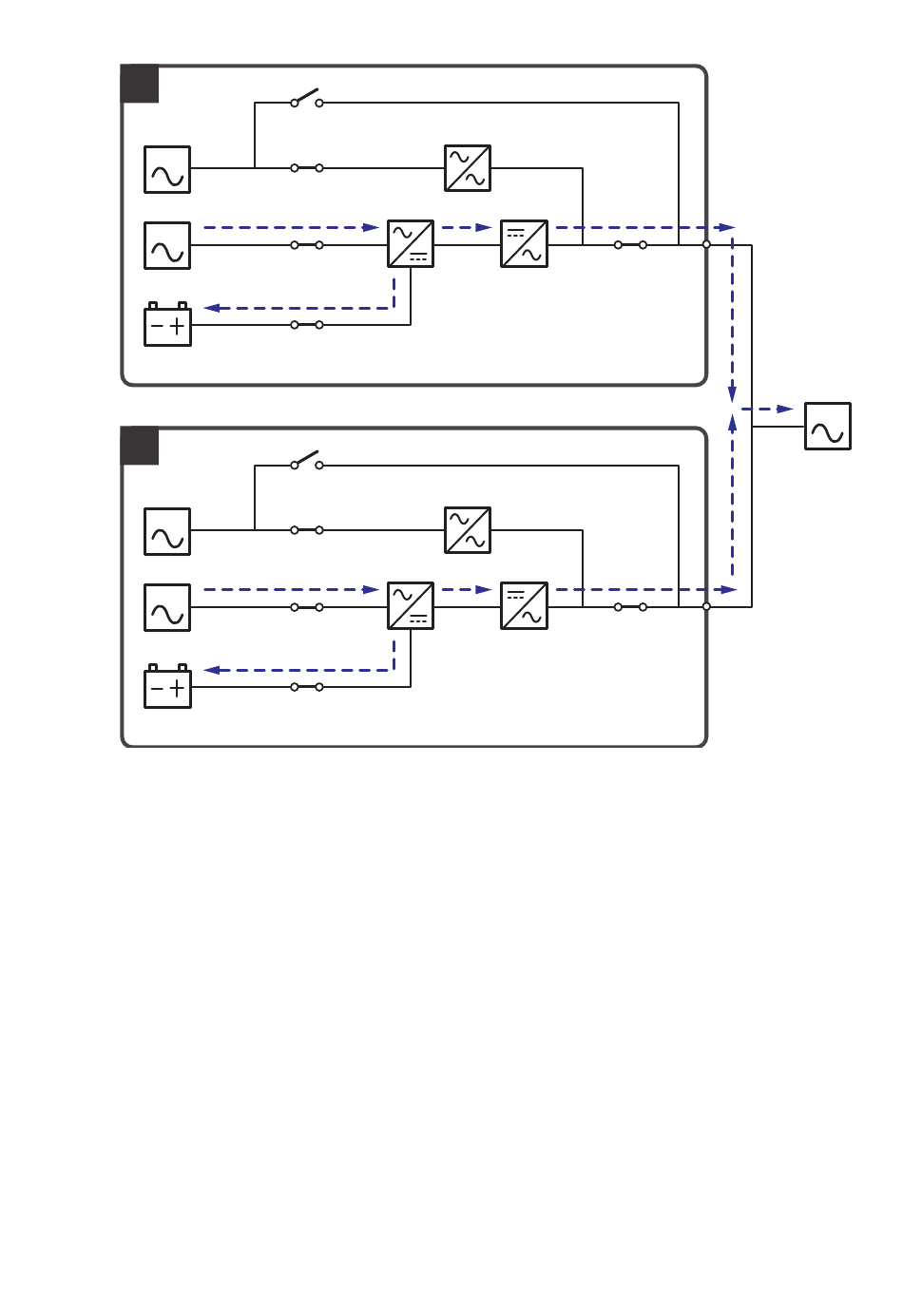

Abbildung 3-22: Schaltbild Online-Betrieb – Zwei Einspeisungen – Parallele USV-Anlagen
3.2.9 Batteriebetrieb – Zwei Einspeisungen – Parallele USV-Anlagen
Wenn bei der Versorgung über die Netzeinspeisung eine Störung auftritt, z.B. bei Span-
nungsschwankungen oder Stromausfall, schalten alle Parallelen USV-Anlagen automatisch
vom Online-Betrieb in den Batteriebetrieb. Während des Umschaltvorgangs bleibt die
Ausgangsspannung gleich. Im Batteriebetrieb leuchtet die dreifarbige LED an jeder USV
gelb, und der Text Battery wird in der rechten oberen Ecke des Bildschirms der jeweiligen
USV angezeigt. Eine Übersicht über den Stromfluss durch die parallel geschalteten USV-
Anlagen im Batteriebetrieb finden Sie in Abbildung 3-23.
Modulon DPH-Serie
Q3
EUE
Q2
Gleichrichter
Q1
Q5
Q3
EUE
Q2
Gleichrichter
Q1
Q5
3- 2 2
Wechselrichter
Q4
Wechselrichter
Q4
LAST
