3.1.14 Grün-Betrieb – Eine Einspeisung – Parallele USV-
Anlagen
Anweisungen zum Aktivieren des Grün-Betriebs finden Sie in Abschnitten 6.2.7 System-
start im Grün-Betrieb, 7.6 Hauptbildschirm und 7.10.2 Betriebsarteinstellung.
Bei Parallelschaltung entspricht der Grün-Betrieb dem Online-Betrieb mit dem Unter-schied,
dass das System jeder parallel geschalteten USV automatisch den eigenen Ausgangsstatus
(d.h. die Gesamtlast in %) erfasst und bestimmt, welche Leistungsmodule vollständig
eingeschaltet oder in den Ruhezustand geschaltet werden, um eine höhere Effizienz der
USV zu erreichen. Im Grün-Betrieb leuchtet die Dreifarb-LED an jeder USV grün, und der
Text Green wird in der rechten oberen Ecke des Bildschirms der jeweiligen USV angezeigt.
Eine Übersicht über den Stromfluss durch die parallel geschalteten USV-Anlagen im Grün-
Betrieb finden Sie in Abbildung 3-14.
1
NETZ
Batteries
2
NETZ
Batterien

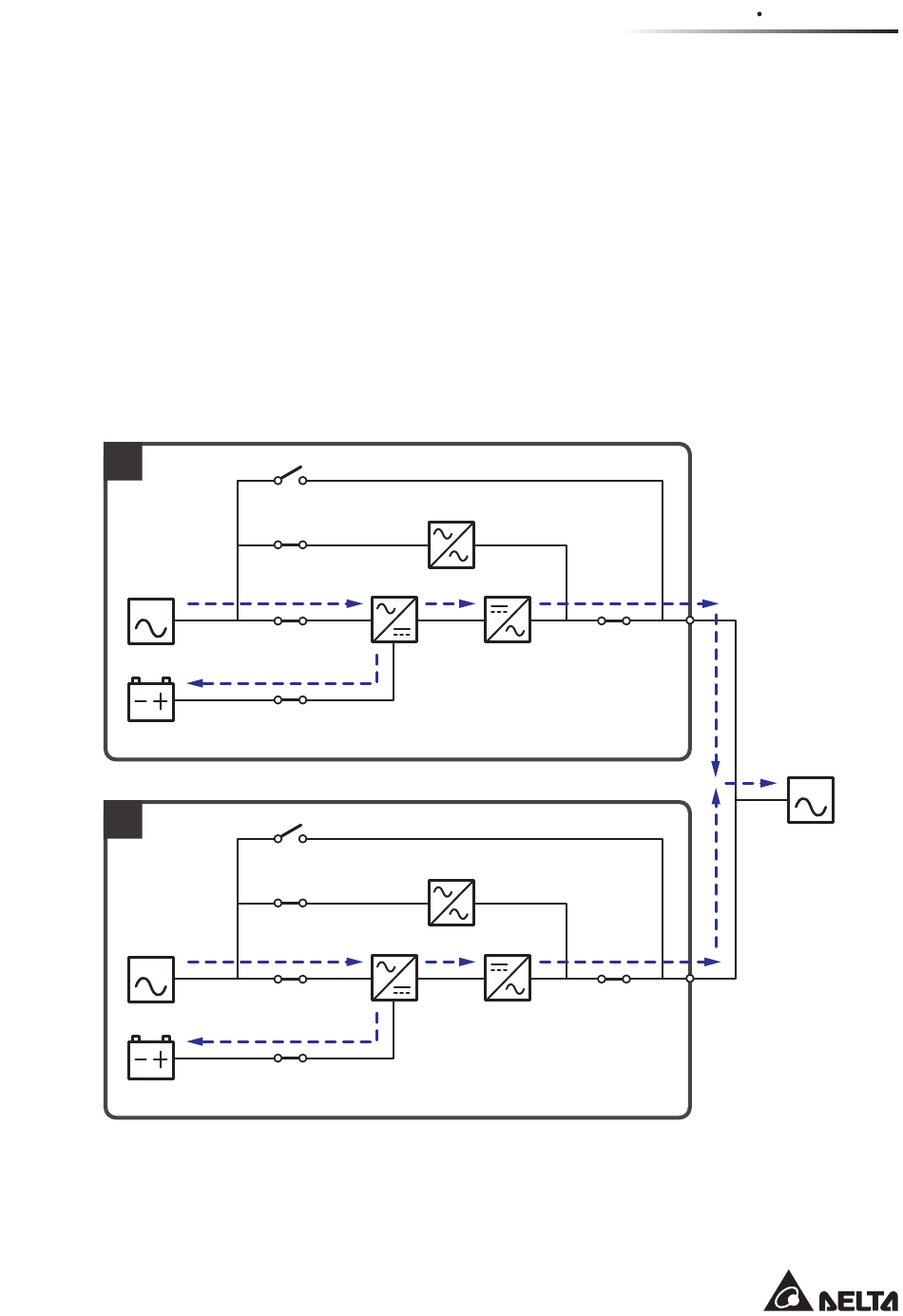

Abbildung 3-14: Schaltbild Grün-Betrieb – Eine Einspeisung – Parallele USV-Anlagen
Q3
EUE
Q2
Gleichrichter
Q1
Q5
Q3
EUE
Q2
Gleichrichter
Q1
Q5
3- 1 5
Wechselrichter
Q4
Wechselrichter
Q4
3
Betriebsarten
LAST
