Nach 20s Initialisierung erscheint der Hauptbildschirm. Siehe 7.6 Hauptbildschirm.
6
Anschließend sind die Leistungsmodule in Betrieb, und die zugehörigen LED leuchten
dauerhaft grün. Nachdem die DC-BUS-Spannung an allen Leistungsmodulen
hergestellt wurde, beginnt das Ladegerät mit dem Laden der Batterien.
Wenn die Bypass-Einspeisung wieder im normalen Bereich liegt, wechselt die USV in
den Bypass-Betrieb. Auf dem LCD wird der in Abbildung 6-28 dargestellte Bildschirm
angezeigt, und die Dreifarb-LED leuchtet gelb.
UPS-1.1
MEASUREMENT
Power Flow
POWER FLOW
Maintenance
Power Flow
Bypass
Bypass
Summary
Mains
System Status
90 %
5 mins
EMS
Bitte loggen Sie sich als Administrator ein. Um das Administrator-Passwort zu
7
erhalten, wenden Sie sich bitte den Kundendienst. Nach dem Login prüfen Sie, dass
Sie Administrator-Status haben (siehe Abbildung 6-29).
UPS-1.1
MEASUREMENT
Power Flow
POWER FLOW
Maintenance
Power Flow
Bypass
Bypass
Summary
Mains
System Status
90 %
5 mins
EMS

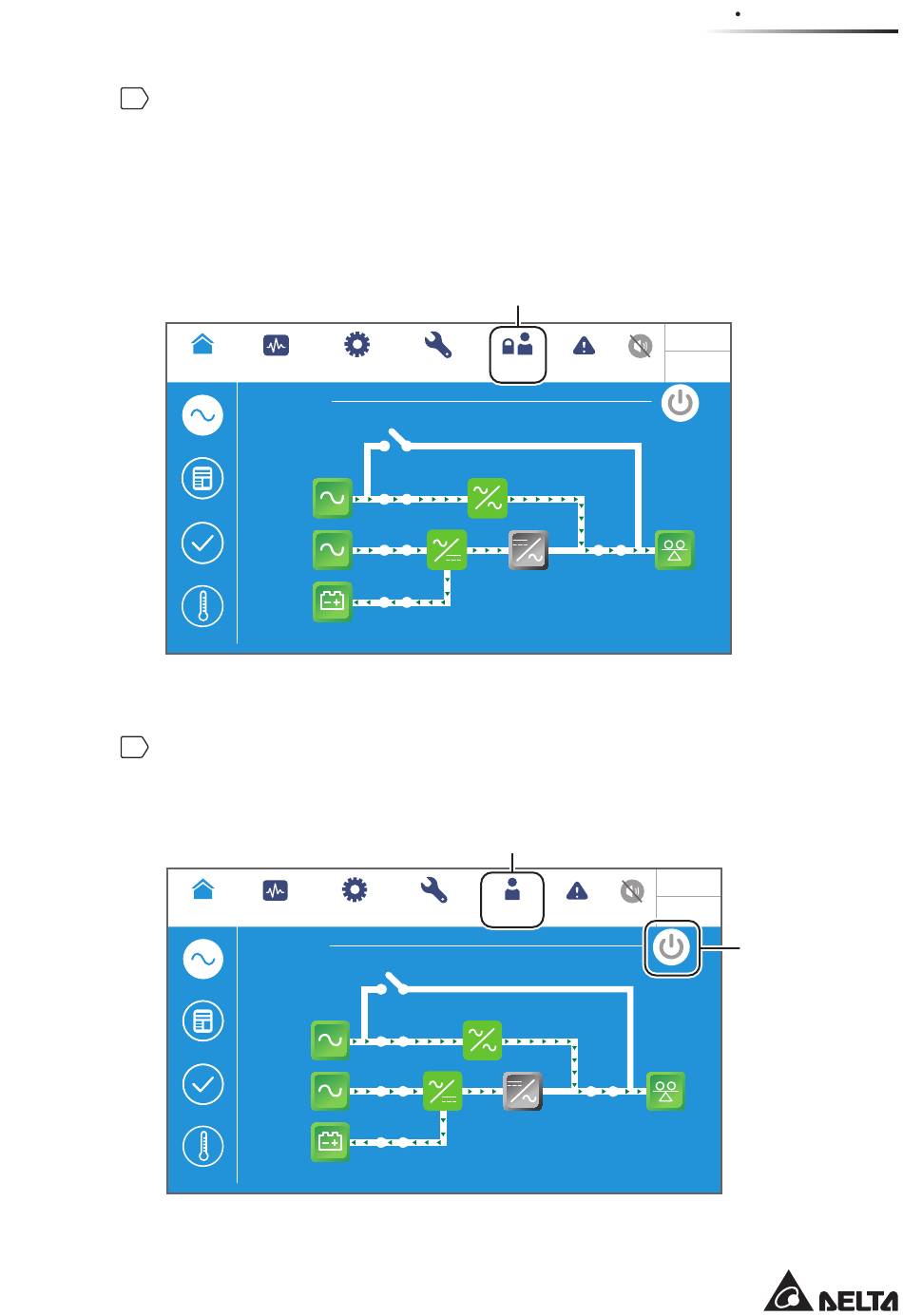

Abbildung 6-29: Hauptbildschirm – Administratoranmeldung und Position der EIN-/AUS-
Nutzeranmeldung
SETUP
MAINTENANCE
Abbildung 6-28: Hauptbildschirm – Nutzeranmeldung
Administratoranmeldung
SETUP
MAINTENANCE
6- 2 3
LOG IN
EVENT LOG
User
LOG IN
EVENT LOG
Administrator
Load
30 %
6
Betrieb der USV
10:15
Sep 25,2018
Bypass
Load
30 %
10:15
Sep 25,2018
Bypass
EIN-/AUS-
Schalt-
fläche
