HINWEIS:
*
Klemmen anderer Hersteller verwenden.
y
Zwei Einspeisungen (Einzel-USV-Anlage)
Wenn zwei Netzquellen vorhanden sind, erfolgt die Vekabelung der Einzel-Anlage wie
folgt:
1
2
3
4
Modulon DPH-Serie
1
Der Hersteller K.S. TERMINALS INC. wird empfohlen. Sie können gleichartige
Last
Last
Erdung Last
Erdung Last

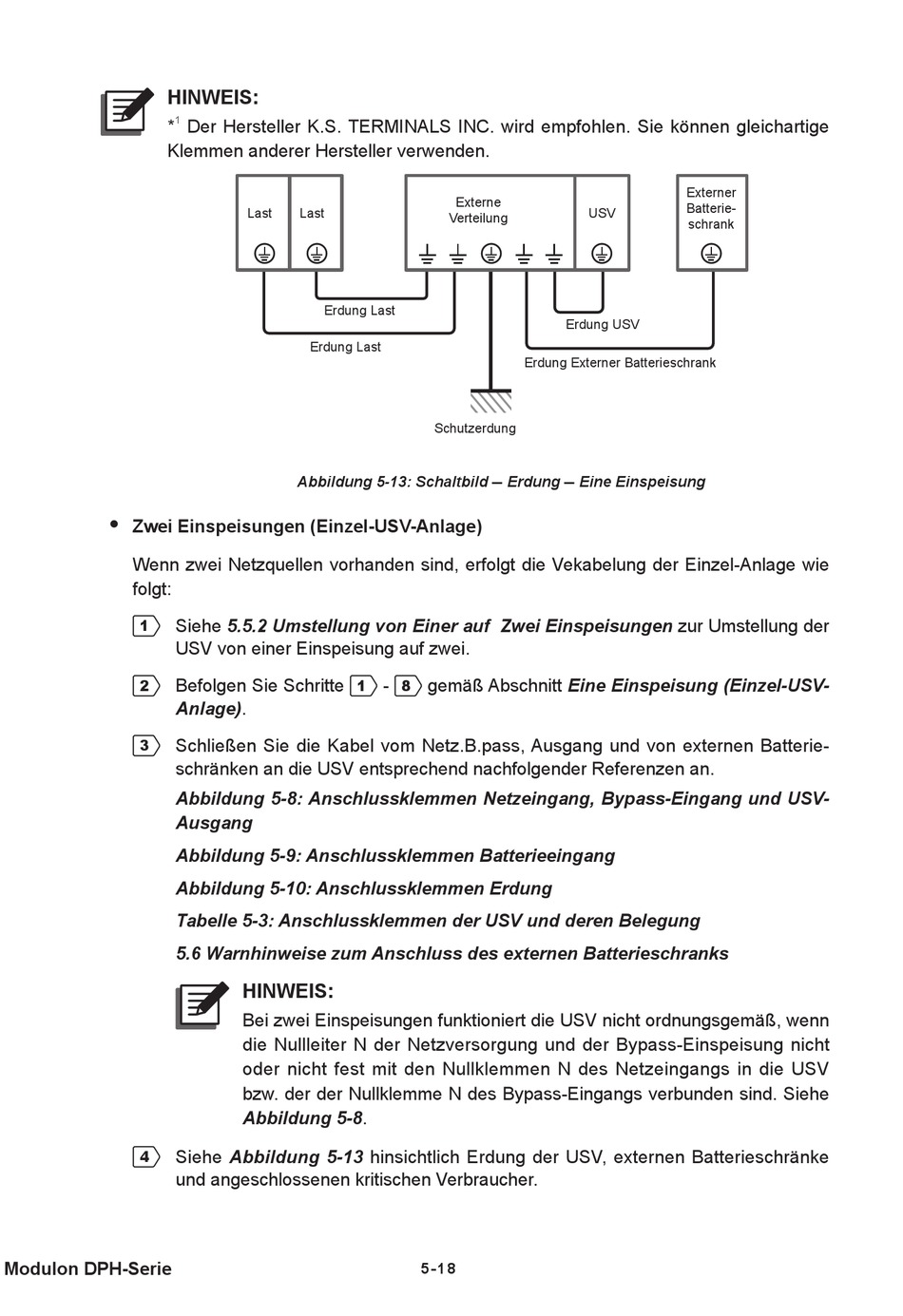

Abbildung 5-13: Schaltbild
Siehe 5.5.2 Umstellung von Einer auf Zwei Einspeisungen zur Umstellung der
USV von einer Einspeisung auf zwei.
Befolgen Sie Schritte
Anlage).
Schließen Sie die Kabel vom Netz.B.pass, Ausgang und von externen Batterie-
schränken an die USV entsprechend nachfolgender Referenzen an.
Abbildung 5-8: Anschlussklemmen Netzeingang, Bypass-Eingang und USV-
Ausgang
Abbildung 5-9: Anschlussklemmen Batterieeingang
Abbildung 5-10: Anschlussklemmen Erdung
Tabelle 5-3: Anschlussklemmen der USV und deren Belegung
5.6 Warnhinweise zum Anschluss des externen Batterieschranks
HINWEIS:
Bei zwei Einspeisungen funktioniert die USV nicht ordnungsgemäß, wenn
die Nullleiter N der Netzversorgung und der Bypass-Einspeisung nicht
oder nicht fest mit den Nullklemmen N des Netzeingangs in die USV
bzw. der der Nullklemme N des Bypass-Eingangs verbunden sind. Siehe
Abbildung 5-8.
Siehe Abbildung 5-13 hinsichtlich Erdung der USV, externen Batterieschränke
und angeschlossenen kritischen Verbraucher.
Externe
Verteilung
Schutzerdung
Erdung
-
gemäß Abschnitt Eine Einspeisung (Einzel-USV-
1
8
5- 1 8
Externer
Batterie-
USV
schrank
Erdung USV
Erdung Externer Batterieschrank
Eine Einspeisung
