3.1.5 ECO-Betrieb – Eine Einspeisung – Einzel-USV-Anlage
Anweisungen zum Aktivieren des ECO-Betriebs finden Sie in den Abschnitten 6.2.5 Systemstart im
ECO-Betrieb, 7.6 Hauptbildschirm und 7.10.2 Betriebsarteinstellung.
Wenn im ECO-Betrieb die Eingangsspannung und -frequenz der Bypass-Einspeisung im Sollbereich
(Standard: Spannung ± 10% und Frequenz ± 3Hz) liegen, arbeitet die USV im Bypass-Betrieb.
Andernfalls arbeitet die USV im Online-Betrieb. Das Schaltbild für den ECO-Betrieb finden Sie in
Abbildung 3-5. Im ECO-Betrieb leuchtet die Dreifarb-LED der USV grün, und in der rechten oberen
Ecke des Bildschirms erscheint der Text ECO.
NETZ
Batterien
Q3
Q2
Gleichrichter
Q1
Q5
Q3
Q2
Gleichrichter
Q1
Q5

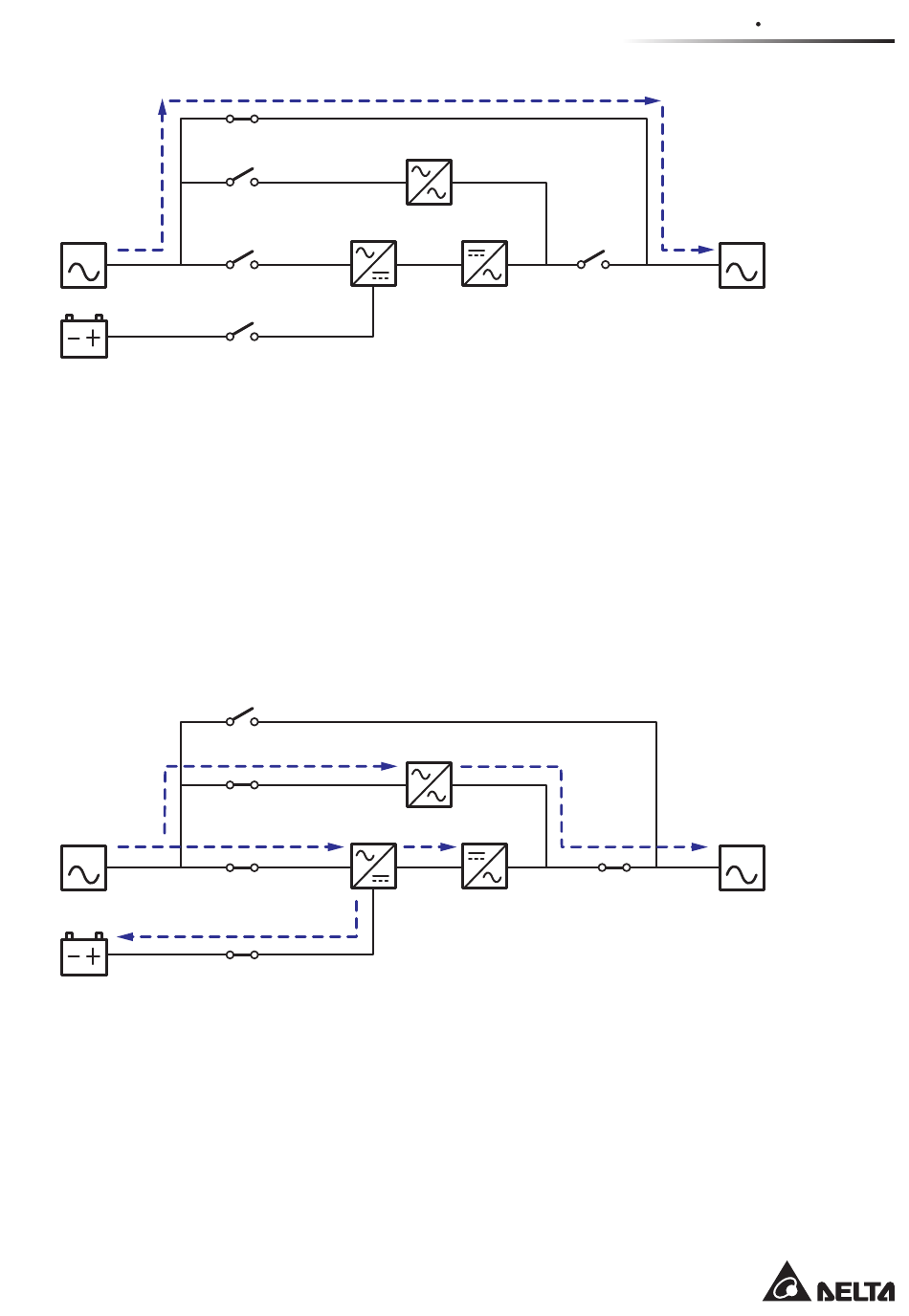

Abbildung 3-5: Schaltbild ECO-Betrieb – Eine Einspeisung – Einzel-USV-Anlage
