Für Verkabelung von unten entfernen Sie zweccks Kabelzuführung die beiden
4
Bodenabdeckungen wie in Abbildung 5-12 gezeigt. Jede Abdeckung hat zwei
Schrauben.
2 Bodenabdeckungen
(mit je 2 Schrauben)

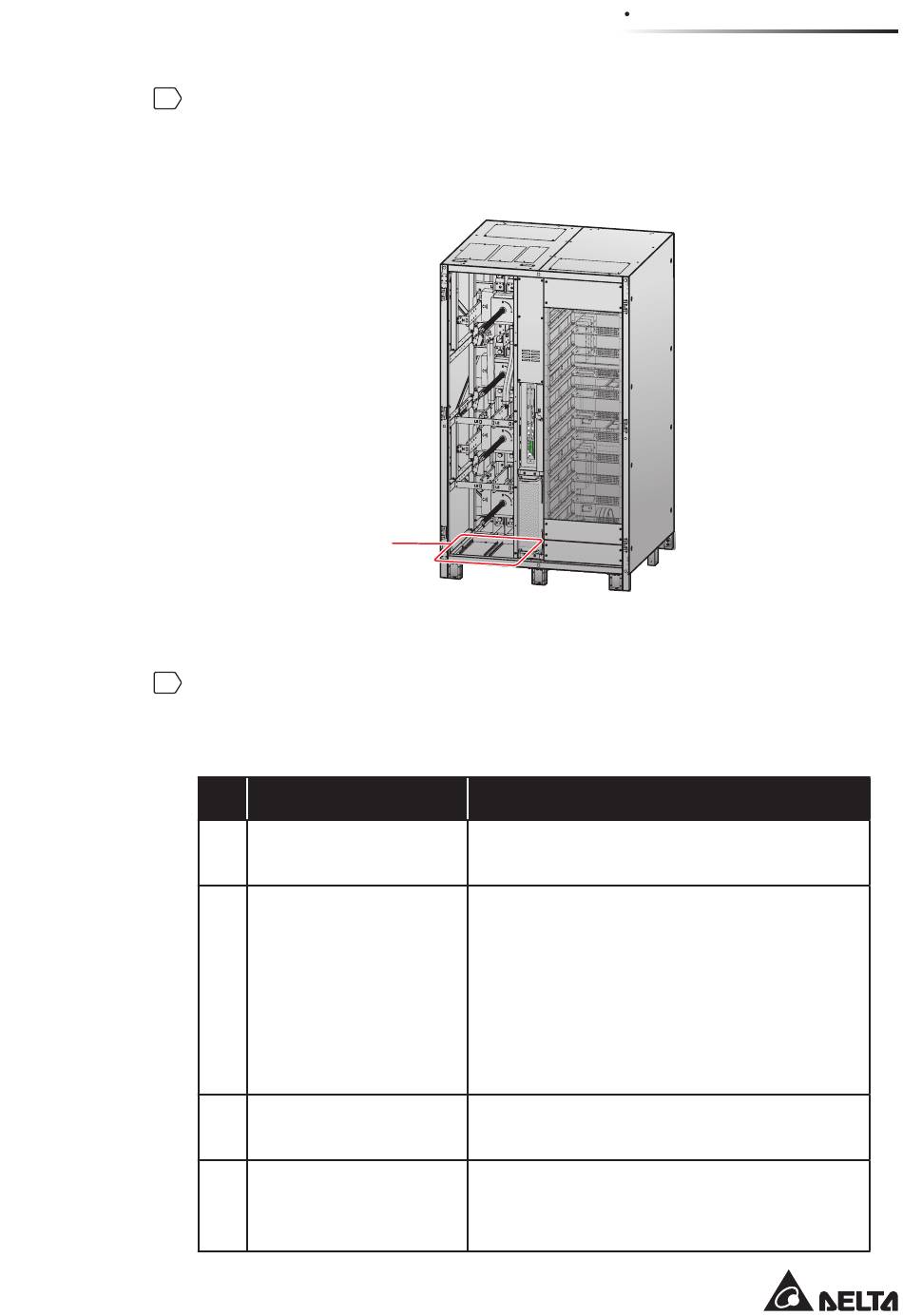

Abbildung 5-12: Position der unteren Abdeckungen
Informationen zu Anschlussklemmen und Belegung siehe Tabelle 5-3 und auch
5
im Querverweis zu Abbildungen 5-8 bis 5-16.
Tabelle 5-3: Angaben zu Anschlussklemmen der USV und deren Belegung
Nr.
Element
Netzeingangsklemmen
1
(L1/L2/L3/N)
Bypass-
2
Eingangsklemmen
(L1/L2/L3/N)
USV-Ausgangs-
3
klemmen (L1/L2/L3/N)
Batterieeingangs-
4
klemmen (+/ -/N)
Innenansicht bei zwei geöffneten Vordertüren,
beide Schalterabdeckungen entfernt
Anschluss ans Netz
Eine Einspeisung:
•
Die Bypass-Eingangsklemmen müssen
nicht angeschlossen werden.
•
Zwei Einspeisungen:
Anschluss ans Netz. Der Nullleiter N des
Bypass-Netzes muss mit dem Nullleiter N
des Netzeingangs verbunden werden.
Anschluss an kritische Verbraucher.
Anschluss an externe/n Batterieschrank/-
schränke. Kontaktieren Sie den Service von
Delta zwecks Batteriekonfigurierung.
5- 1 5
5
Installation und Verkabelung
Funktion
