Nach dem Öffnen der Vordertür der USV sehen Sie den internen Aufbau einschließlich
der Kommunikationsschnittstellen, zwölf Leistungsmodul-Steckplätze (von denen nur die
unteren beiden Abdeckungen haben), ein EUE-Modul, vier Schalter (Eingang/Bypass/
manueller Bypass/ Ausgang). Siehe Abbildung 2-4.
Kommunikations-
schnittstellen
Eingangsschalter (Q1)
Bypass-Schalter (Q2)
Manueller
Bypass-Schalter (Q3)
Ausgangsschalter (Q4)
1. Bezüglich Kommunikationsschnittstellen siehe 4. Kommunikationsschnittstellen.
2. Zur EIN-/AUSSCHALTUNG jedes Trennschalters siehe Abbildung 2-5.
3. Informationen zum EUE-Modul siehe 5.7 EUE-Modul.
4. Bezüglich der Leistungsmodul-Steckplätze befolgen Sie bitte die Vor-Ort-Anforderungen
zur Installation der korrekten Anzahl an Leistungsmodulen (optional) in den Steckplätzen.
Siehe 5.8 Leistungsmodul (optional) wegen entsprechender Informationen.
Modulon DPH-Serie

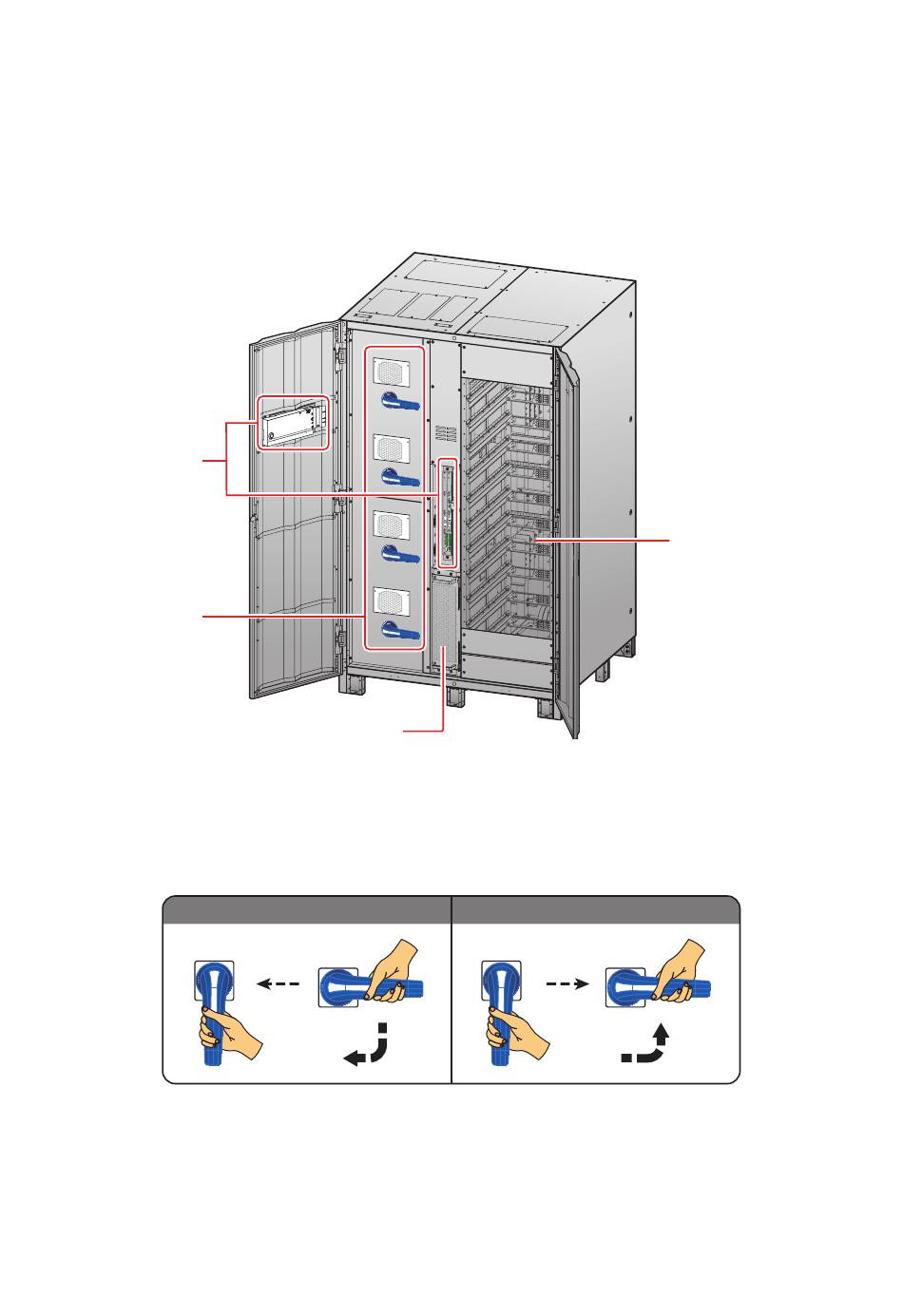

Innenansicht bei zwei geöffneten Vordertüren
1 EUE-Modul
Abbildung 2-4: Innenansicht dert USV bei zwei geöffneten Vordertüren
Schalter EINschalten:
EIN
AUS
ON I
ON I
90°
Abbildung 2-5: Trennschalter ON/EIN und OFF/AUS
INP UT SW
ITC H
BYP ASS
SW ITC H
MA NU AL
BYP ASS
SW ITC H
OU TPU T
SW ITC H
Schalter AUSschalten:
EIN
ON I
2 - 8
12 Leistungsmodul-
steckplätze
(nur die unteren beiden
haben Abdeckungen)
AUS
ON I
90°
