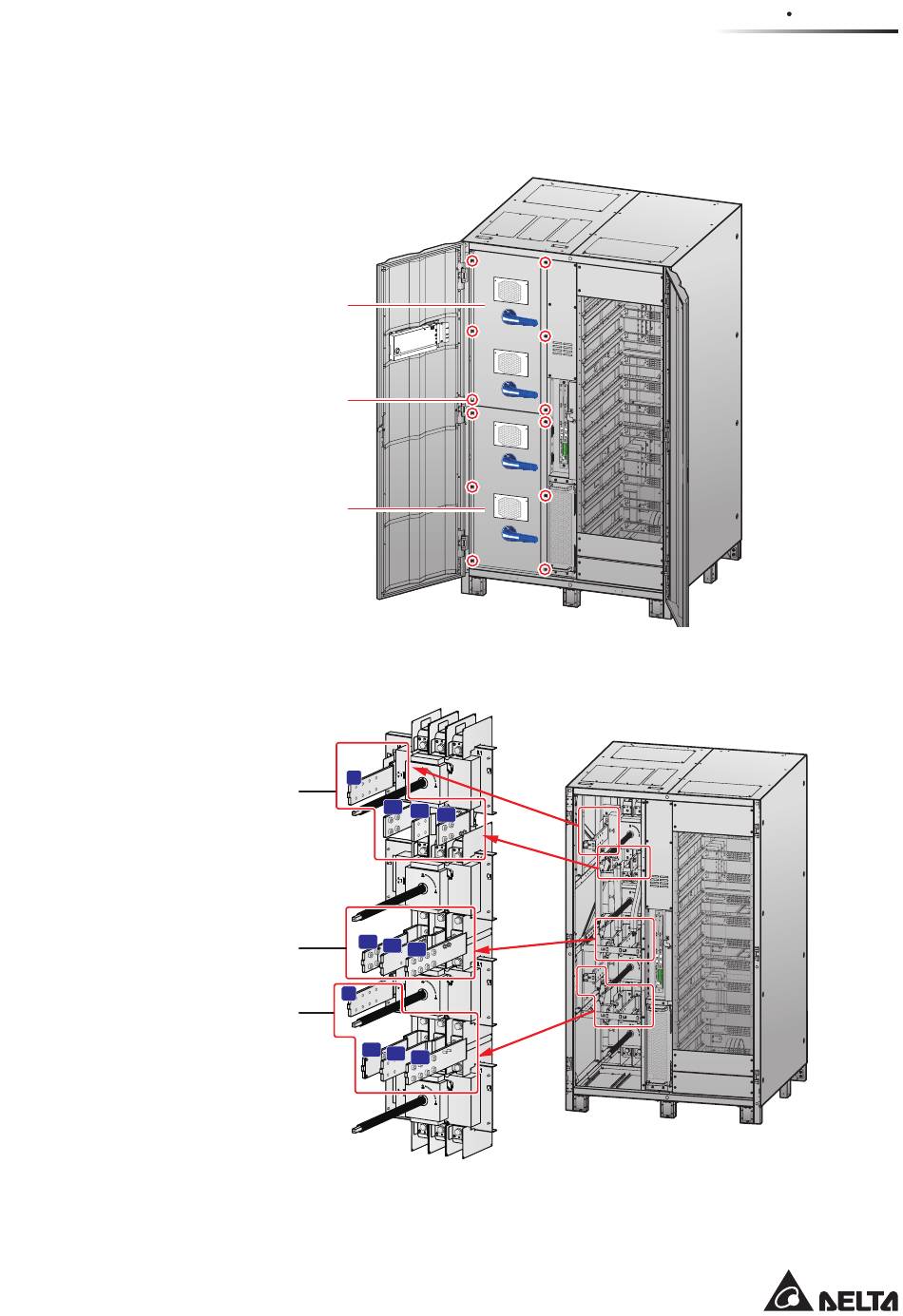

5. Zwecks Erreichbarkeit der Anschlussklemmen in Abbildungen 2-7 bis 2-9 entfernen
Sie bitte die zwölf Schrauben von den beiden Blenden wie in Abbildung 2-6 dargestellt.
Obere Schalter-
abdeckung
12 Schrauben
Untere Schalter-
abdeckung
Abbildung 2-6: Anordnung der Blenden und Schrauben
Netzeingangs-
klemmen
Bypass-Eingangs-
klemmen
USV-Ausgangs-
klemmen
Abbildung 2-7: Anschlussklemmen – Netzeingang, Bypass- und USV-Ausgang
Innenansicht bei zwei geöffneten Vordertüren
INP UT SW
ITC H
BYP ASS
SW ITC H
MA NU AL
BYP ASS
OU TPU T
SW ITC H
N
L3
L2
L1
L3
L2
L1
N
L3
L2
L1
2 - 9
SW ITC H
Innenansicht bei zwei geöffneten Vordertüren,
zwei Schalterabdeckungen entfernt
