UPS-1.1
Power Flow
Nach Auswahl von YES schaltet die USV den Wechselrichter ab und schließt den
3
Ausgang sämtlicher Leistungsmodule. Da im Frequenzumrichterbetrieb kein Bypass-
Ausgang vorhanden ist, werden direkt nach dem Abschalten des Wechselrichters
alle Ausgänge abgeschlossen. Dann werden die Batterien über die Leistungsmodule
geladen. Die Dreifarb-LED leuchtet gelb, und der folgende Bildschirm erscheint
(Abbildung 6-59).
UPS-1.1
Power Flow
Power Flow
Summary
System Status
Stellen Sie den Ausgangsschalter (Q4) auf OFF und melden Sie sich als Administra-
4
tor. Um das Administrator-Passwort zu erhalten, wenden Sie sich an einen Service-
mitarbeiter. Stellen Sie nach dem Login sicher, dass Sie sich Administrator-Status
befinden (siehe Abbildung 6-60).
Modulon DPH-Serie
MEASUREMENT
SETUP
Transfer to Bypass without Protection!

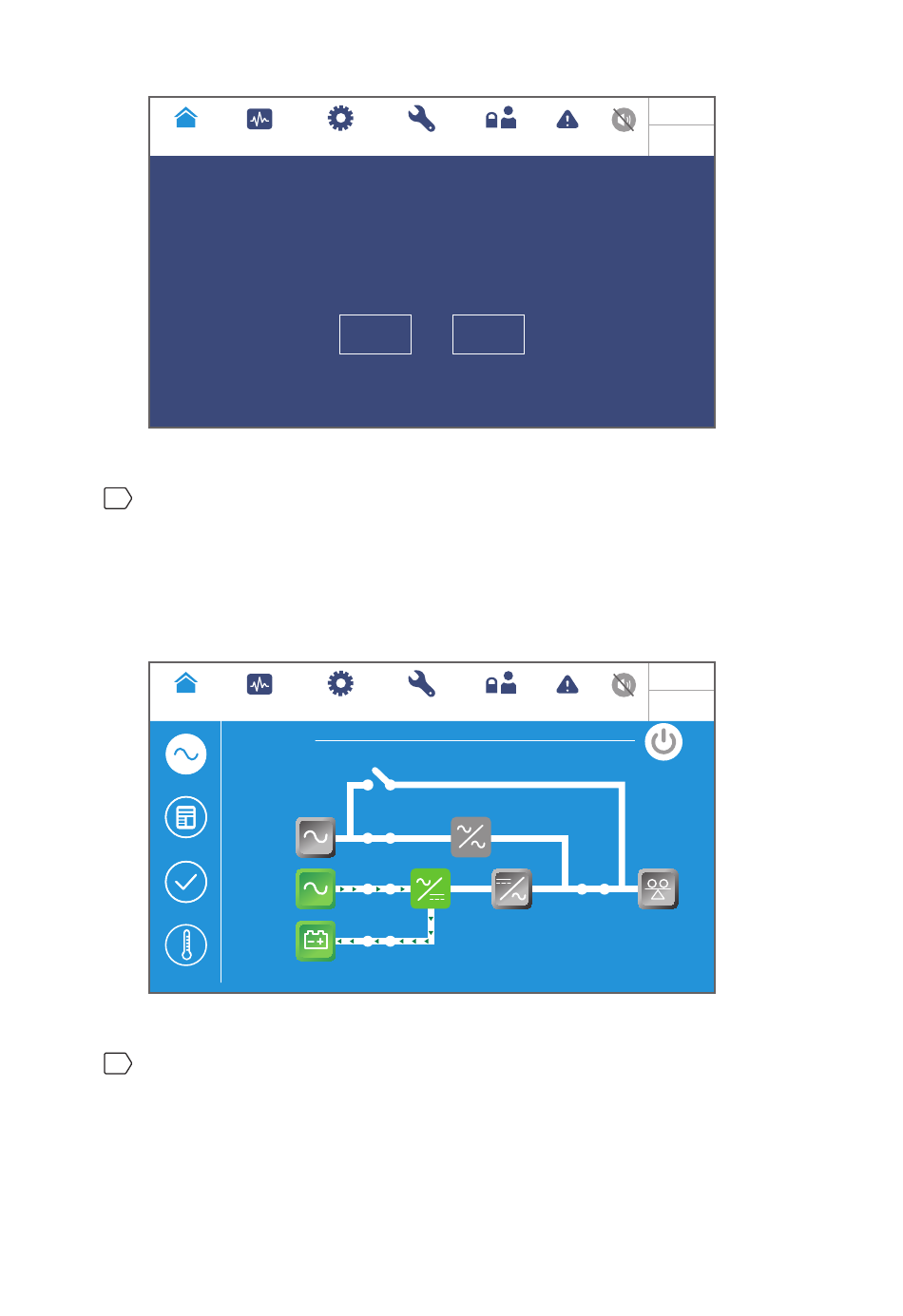

Abbildung 6-58: Bildschirm mit Ausschalthinweis
MEASUREMENT
SETUP
POWER FLOW
Maintenance
Bypass
Bypass
Mains
90 %
5 mins
EMS
Abbildung 6-59: Darstellung im Standby-Betrieb
MAINTENANCE
LOG IN
User
POWER OFF ?
No
Yes
MAINTENANCE
LOG IN
User
6- 4 2
10:15
Sep 25,2018
EVENT LOG
Standy
10:15
Sep 25,2018
EVENT LOG
Standby
Load
0 %
