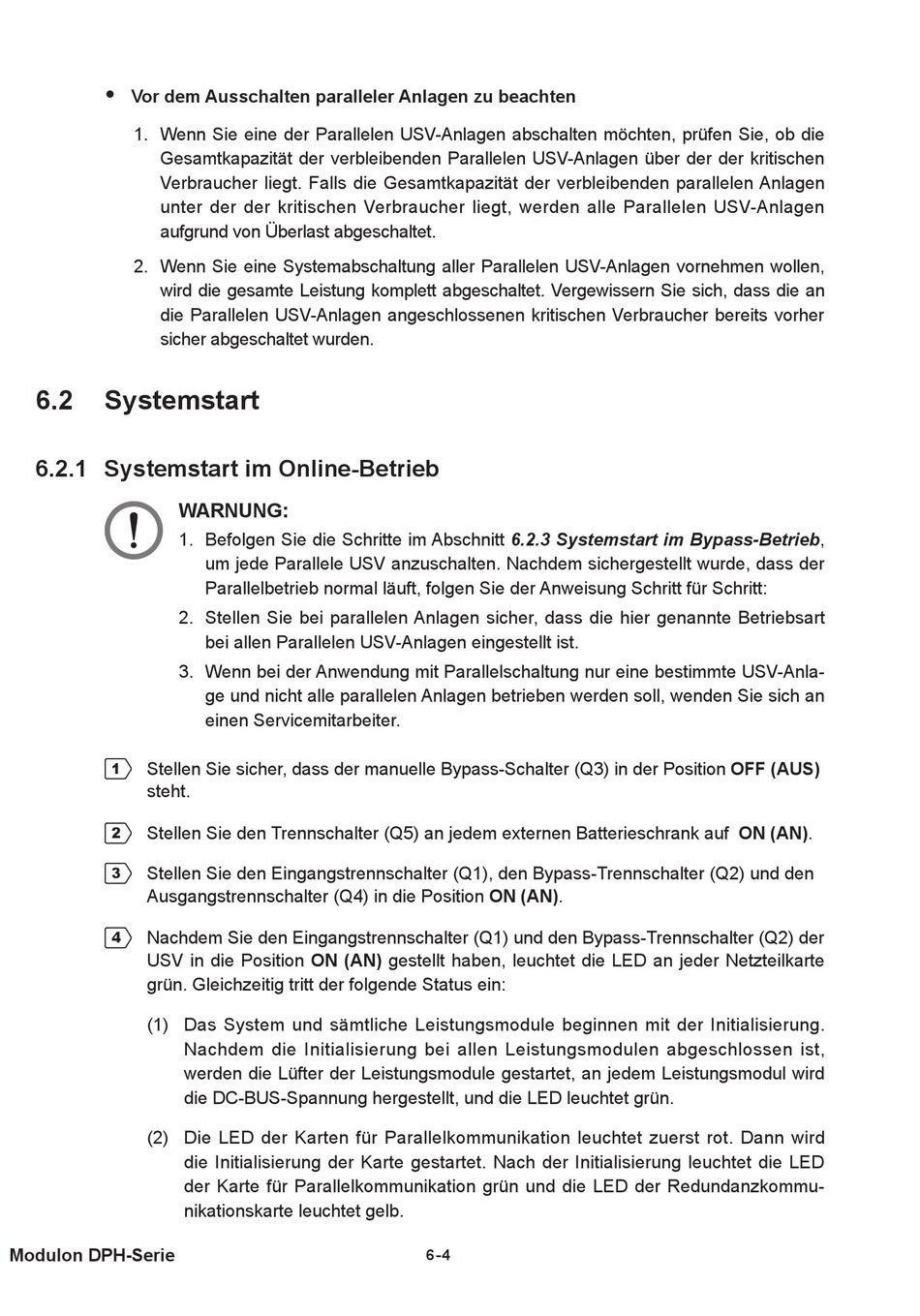

Vor dem Ausschalten paralleler Anlagen zu beachten
1. Wenn Sie eine der Parallelen USV-Anlagen abschalten möchten, prüfen Sie, ob die
Gesamtkapazität der verbleibenden Parallelen USV-Anlagen über der der kritischen
Verbraucher liegt. Falls die Gesamtkapazität der verbleibenden parallelen Anlagen
unter der der kritischen Verbraucher liegt, werden alle Parallelen USV-Anlagen
aufgrund von Überlast abgeschaltet.
2. Wenn Sie eine Systemabschaltung aller Parallelen USV-Anlagen vornehmen wollen,
wird die gesamte Leistung komplett abgeschaltet. Vergewissern Sie sich, dass die an
die Parallelen USV-Anlagen angeschlossenen kritischen Verbraucher bereits vorher
sicher abgeschaltet wurden.
6.2
Systemstart
6.2.1 Systemstart im Online-Betrieb
Stellen Sie sicher, dass der manuelle Bypass-Schalter (Q3) in der Position OFF (AUS)
1
steht.
Stellen Sie den Trennschalter (Q5) an jedem externen Batterieschrank auf ON (AN).
2
Stellen Sie den Eingangstrennschalter (Q1), den Bypass-Trennschalter (Q2) und den
3
Ausgangstrennschalter (Q4) in die Position ON (AN).
Nachdem Sie den Eingangstrennschalter (Q1) und den Bypass-Trennschalter (Q2) der
4
USV in die Position ON (AN) gestellt haben, leuchtet die LED an jeder Netzteilkarte
grün. Gleichzeitig tritt der folgende Status ein:
(1) Das System und sämtliche Leistungsmodule beginnen mit der Initialisierung.
(2) Die LED der Karten für Parallelkommunikation leuchtet zuerst rot. Dann wird
Modulon DPH-Serie
WARNUNG:
1. Befolgen Sie die Schritte im Abschnitt 6.2.3 Systemstart im Bypass-Betrieb,
um jede Parallele USV anzuschalten. Nachdem sichergestellt wurde, dass der
Parallelbetrieb normal läuft, folgen Sie der Anweisung Schritt für Schritt:
2. Stellen Sie bei parallelen Anlagen sicher, dass die hier genannte Betriebsart
bei allen Parallelen USV-Anlagen eingestellt ist.
3. Wenn bei der Anwendung mit Parallelschaltung nur eine bestimmte USV-Anla-
ge und nicht alle parallelen Anlagen betrieben werden soll, wenden Sie sich an
einen Servicemitarbeiter.
Nachdem die Initialisierung bei allen Leistungsmodulen abgeschlossen ist,
werden die Lüfter der Leistungsmodule gestartet, an jedem Leistungsmodul wird
die DC-BUS-Spannung hergestellt, und die LED leuchtet grün.
die Initialisierung der Karte gestartet. Nach der Initialisierung leuchtet die LED
der Karte für Parallelkommunikation grün und die LED der Redundanzkommu-
nikationskarte leuchtet gelb.
6 - 4
