2.4
Außenansicht und Abmessungen
2.5
Vorderansicht
Auf der Vorderseite der USV befinden sich ein 10-Zoll-Farb-Touchpanel, eine Dreifarb-LED,
zwei Türgriffe und acht Füße. Siehe Abbildung 2-2.
1. Informationen zum 10-Zoll-Farb-Touchpanel finden Sie im Abschnitt 7. LCD-Anzeige
und Einstellungen.
2. Informationen über die Dreifarb-LED finden Sie im Abschnitt 2.8 Dreifarb-LED und
Summer.
3. Die acht Füße unter der USV bieten ihr feste Bodenhaftung. Siehe 5.4 Befestigung der
USV hinsichtlich weiterer Informationen.
4. Anweisungen zum Öffnen der Vordertür der USV finden Sie in Abbildung 2-3.
Modulon DPH-Serie
1.200 mm

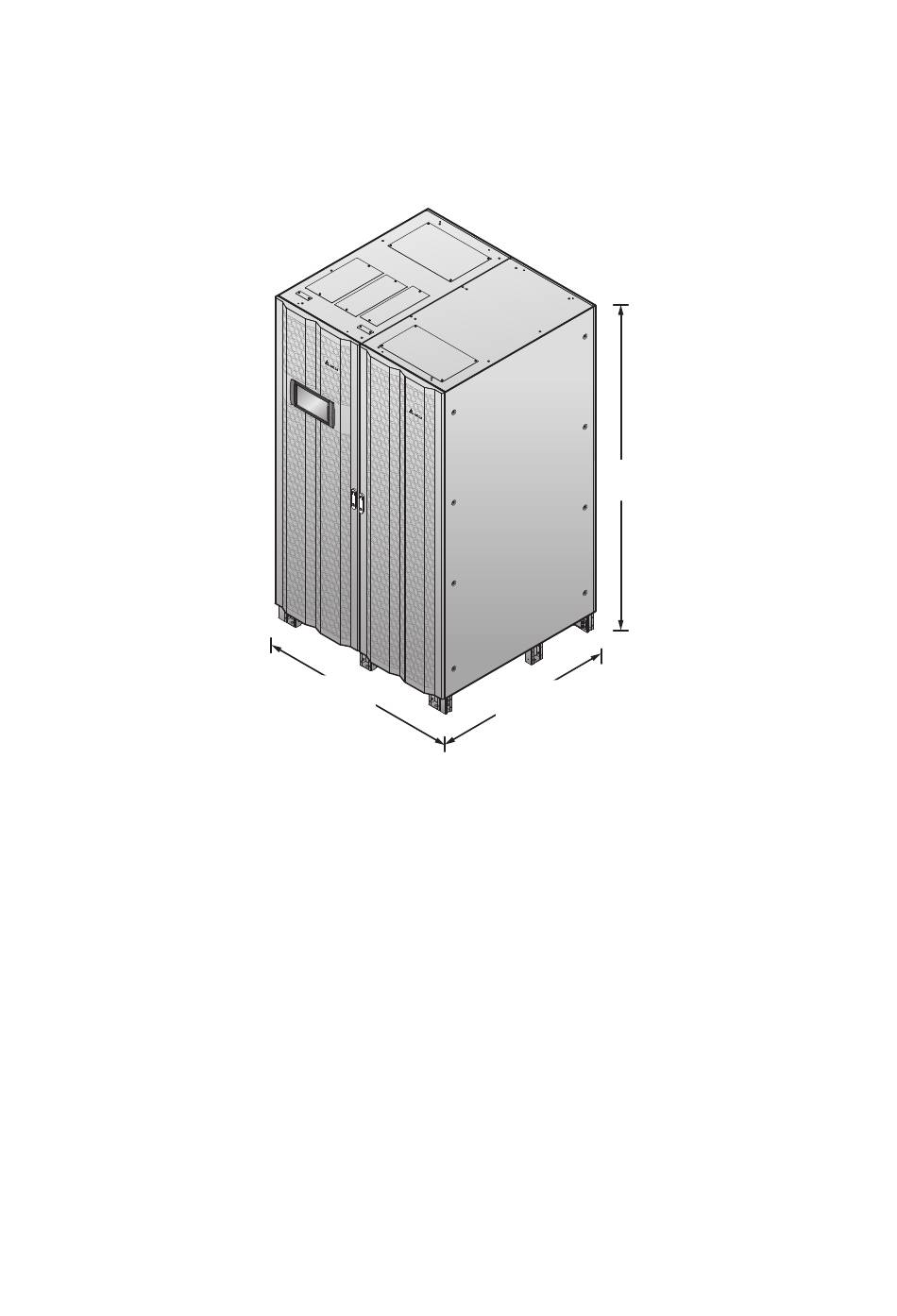

Abbildung 2-1: Außenansicht und Abmessungen
2-6
2.000 mm
1.100 mm
