4.1.11 Netzteilkarten

Die USV umfasst zwei Netzteilkarten. Jede Karte verfügt über eine LED. Die Anordnung ist
aus Abbildung 4-15 ersichtlich.
Wenn die Netzteilkarte normal funktioniert, leuchtet die LED grün. Ist die Netzteilkarte
ausgeschaltet oder fehlerhaft, schaltet die LED aus.
WARNUNG:
Beim Austausch dürfen Sie nur eine Karte auf einmal wechseln, um eine Unter-
brechung der Spannungsversorgung zu vermeiden.
DISPLAY
O/P DRY
EXT. BATT EXT.SWITCH
CONTACT
TEMP. STATUS
BT1 BT2 S1 S2 P1
REPO
NC NO
BT3 BT4 S3 S4 P4

4.1.12 Batteriestarttasten

Die Positionen der Batteriestarttasten finden Sie in Abbildung 4-16. Die entsprechenden
Informationen zur Bedienung der Batteriestarttasten finden Sie im Abschnitt 6.2.2 System-
start im Batteriebetrieb.
DISPLAY
EXT. BATT EXT.SWITCH O/P DRY
CONTACT
TEMP. STATUS
BT1 BT2 S1 S2 P1
REPO
NC NO
BT3 BT4 S3 S4 P4
4.2 Kommunikationsschnittstellen (II): Rückseite des
Touchpanels
Die folgenden Kommunikationsschnittstellen befinden sich auf der Rückseite des Touch-
panels. Siehe Abbildung 4-17 und nachfolgende Tabelle.
I/P DRY
CONTACT
P2 P3 P1 P2
PARALLEL
P5 P6 P3 P4 PARALLEL

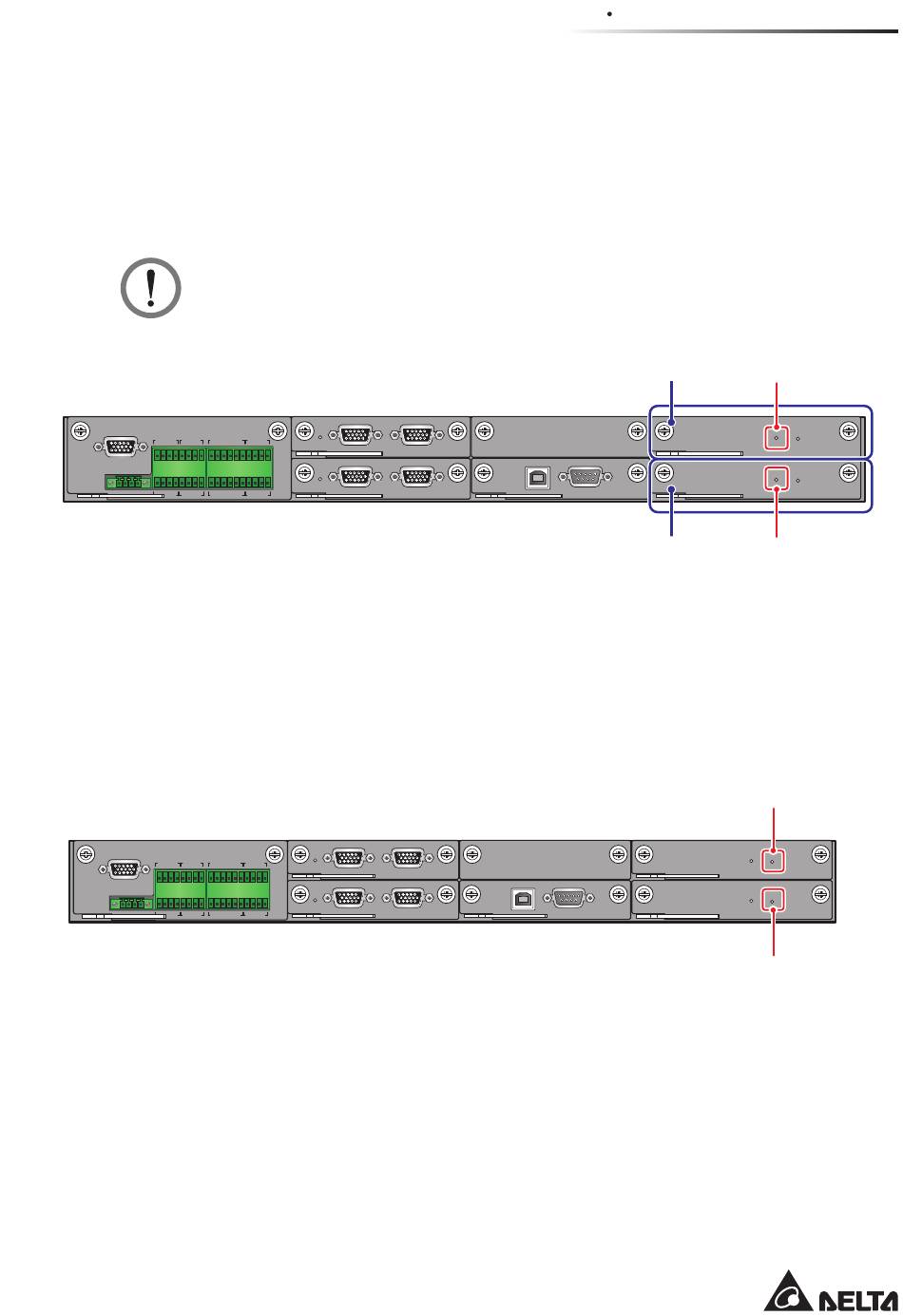

Abbildung 4-15: Position der Netzteilkarten
