Die Anordnung der Parallelkommunikationskarten, Netzteilkarten, Leistungsmodule
und zugehörigen LED ist jeweils aus Abbildung 6-1 ersichtlich.

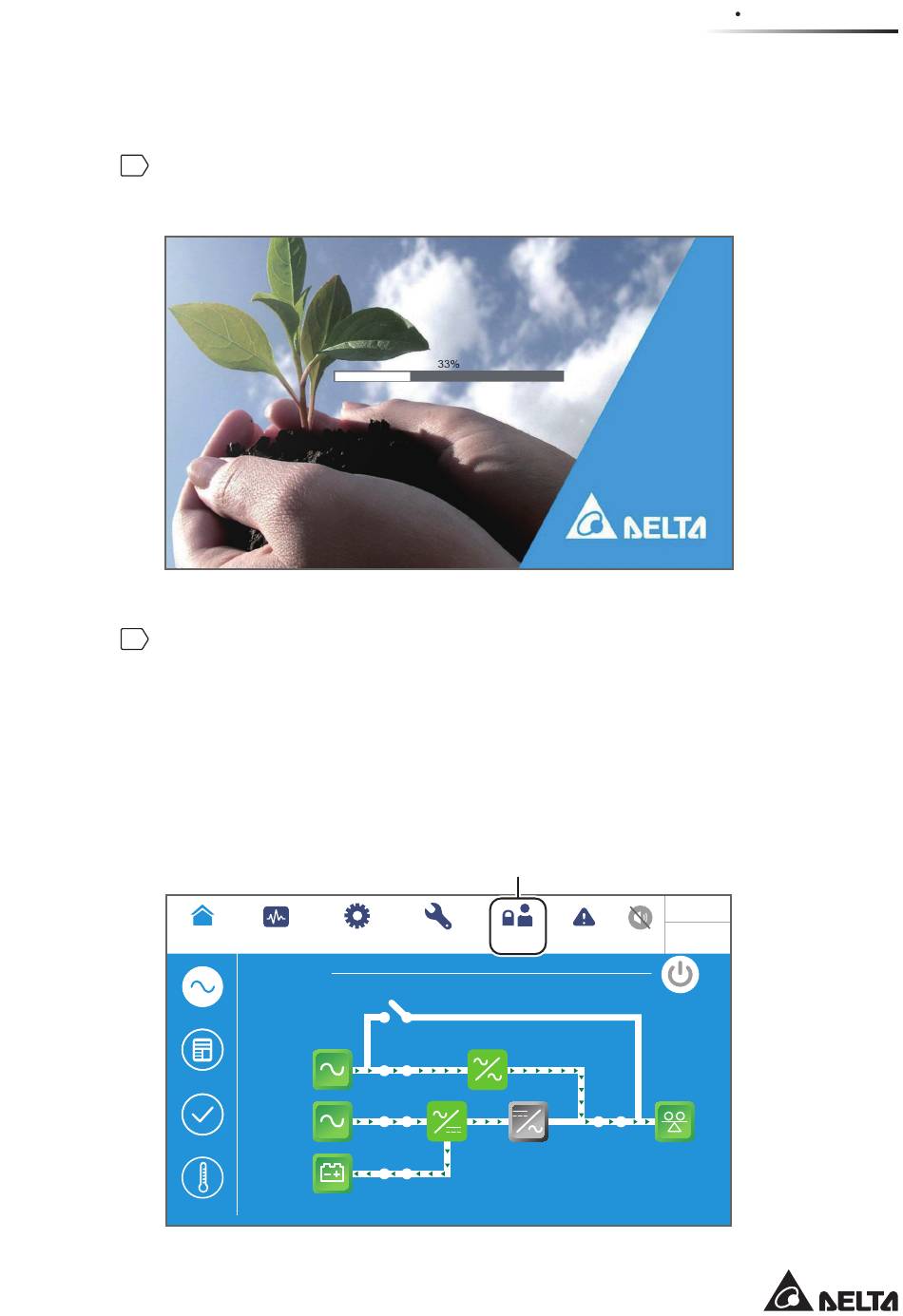

Der LCD-Startbildschirm (siehe Abbildung 6-21) wird innerhalb von 40 Sekunden
5
nach dem Einschalten des Eingangstrennschalters (Q1) und des Bypass-Trenn-
schalters (Q2) angezeigt.
Nach 20s Initialisierung erscheint auf der LCD-Anzeige der Hauptbild-schirm. Siehe
6
7.6 Hauptbildschirm.
Anschließend ist jedes Leistungsmodul in Betrieb, und die zugehörigen LED leuchten
dauerhaft grün. Nachdem die DC-BUS-Spannung an allen Leistungsmodulen herge-
stellt wurde, beginnt das Ladegerät mit dem Laden der Batterien.
Wenn die Bypass-Einspeisung im normalen Bereich liegt, wechselt die USV in den
Bypass-Betrieb. Auf der LCD-Anzeige wird der in Abbildung 6-22 dargestellte
Bildschirm angezeigt, und die Dreifarb-LED leuchtet gelb.
UPS-1.1
MEASUREMENT
Power Flow
POWER FLOW
Maintenance
Power Flow
Bypass
Bypass
Summary
Mains
System Status
90 %
5 mins
EMS
Abbildung 6-22: Hauptbildschirm – Nutzeranmeldung
Abbildung 6-21: LCD-Startbildschirm
Nutzeranmeldung
SETUP
MAINTENANCE
6- 1 9
LOG IN
EVENT LOG
User
Load
30 %
6
Betrieb der USV
10:15
Sep 25,2018
Bypass
