Stellen Sie sicher, dass der Aufstellungtsort für Wartung und Belüftung genügend Platz
bietet. Da die USV so konstruiert ist, dass Zuluft von vorn zu- und die Abluft nach hinten
weggeführt wird (siehe Abbildung 5-1) und der externe Batterieschrank neben der
USV platziert werden muss, empfehlen wir wie folgt:
1. 1.000mm Mindestabstand von der Vorderfront der USV für Wartung und Belüftung,
2. 350mm Mindestabstand von der Rückfront der USV für Belüftung oder 500mm
Mindestabstand für Wartung,
3. 500mm Mindestabstand von der Oberkante der USV für Wartung, Verkabelung und
Belüftung.
Zuluft

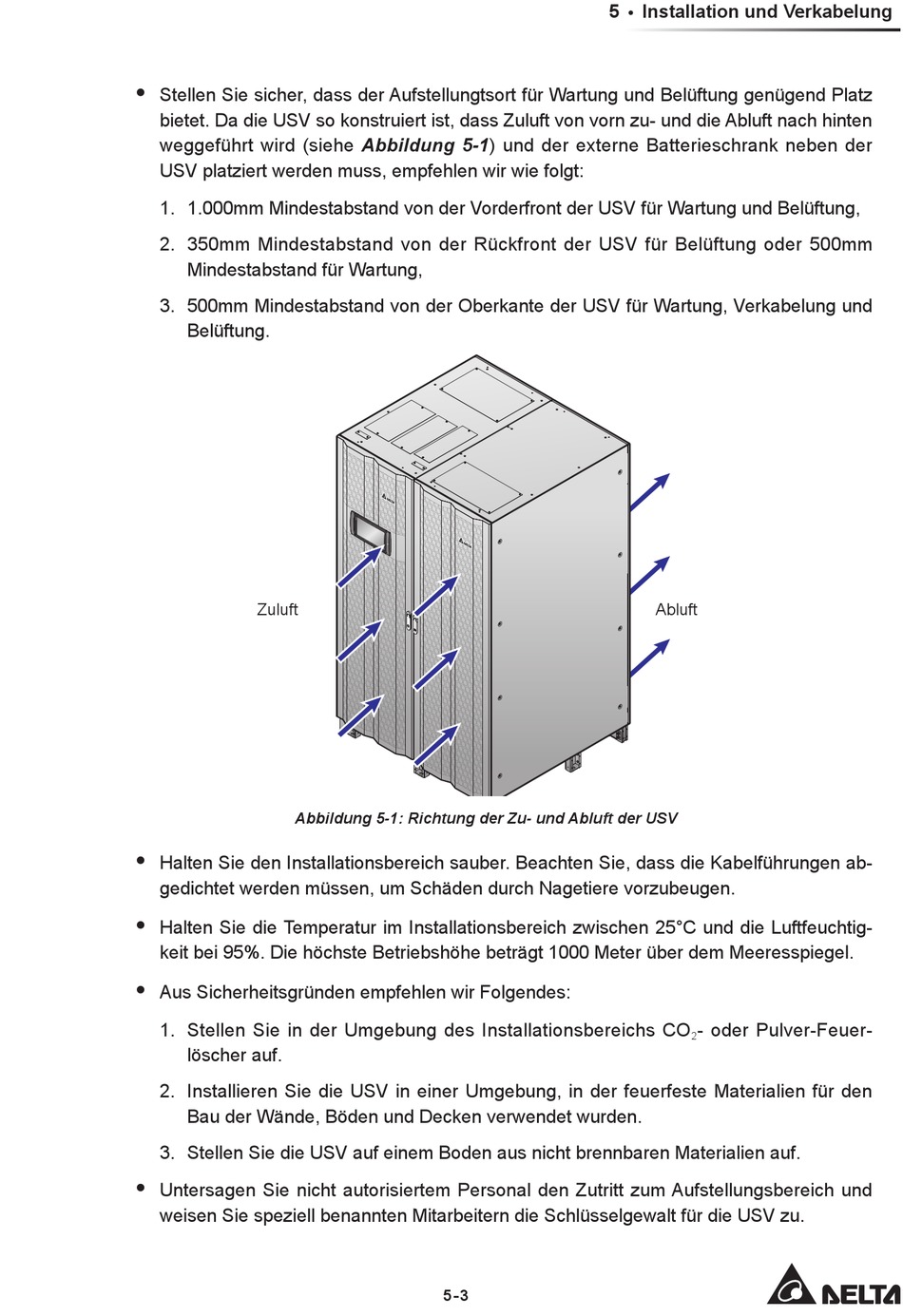

Abbildung 5-1: Richtung der Zu- und Abluft der USV
y
Halten Sie den Installationsbereich sauber. Beachten Sie, dass die Kabelführungen ab-
gedichtet werden müssen, um Schäden durch Nagetiere vorzubeugen.
y
Halten Sie die Temperatur im Installationsbereich zwischen 25°C und die Luftfeuchtig-
keit bei 95%. Die höchste Betriebshöhe beträgt 1000 Meter über dem Meeresspiegel.
y
Aus Sicherheitsgründen empfehlen wir Folgendes:
1. Stellen Sie in der Umgebung des Installationsbereichs CO
löscher auf.
2. Installieren Sie die USV in einer Umgebung, in der feuerfeste Materialien für den
Bau der Wände, Böden und Decken verwendet wurden.
3. Stellen Sie die USV auf einem Boden aus nicht brennbaren Materialien auf.
y
Untersagen Sie nicht autorisiertem Personal den Zutritt zum Aufstellungsbereich und
weisen Sie speziell benannten Mitarbeitern die Schlüsselgewalt für die USV zu.
5
5 - 3
Installation und Verkabelung
Abluft
- oder Pulver-Feuer-
