Lösen Sie die 12 Muttern, um die 12 Kabel, die die Netz- (L1/L2/L3) und Bypass-
2
Eingangsklemmen (L1/L2/L3) verbinden, zu entfernen und damit die USV von einer
Einspeisung auf zwei Einspeisungen umzustellen. Siehe Abbildung 5-6.
Die 4 Kabel und 4 Muttern,
die die L1-Anschlüsse von sowohl
Netz als auch Bypass verbinden, entfernen.
Die 4 Kabel und 4 Muttern,
die die L2-Anschlüsse von sowohl
Netz als auch Bypass verbinden,
Die 4 Kabel und 4 Muttern,
die die L3-Anschlüsse von sowohl
Netz als auch Bypass verbinden,
HINWEIS:
1. Es gibt vier Kabel und vier Muttern zum Anschluss der L1-Klemmen des
Netz- und des Bypass-Eingangs.
2. Es gibt vier Kabel und vier Muttern zum Anschluss der L2-Klemmen des
Netz- und des Bypass-Eingangs.
3. Es gibt vier Kabel und vier Muttern zum Anschluss der L3-Klemmen des
Netz- und des Bypass-Eingangs.
Netzeingangsklemmen
L3
entfernen.
entfernen.
Bypass-Engangsklemmen

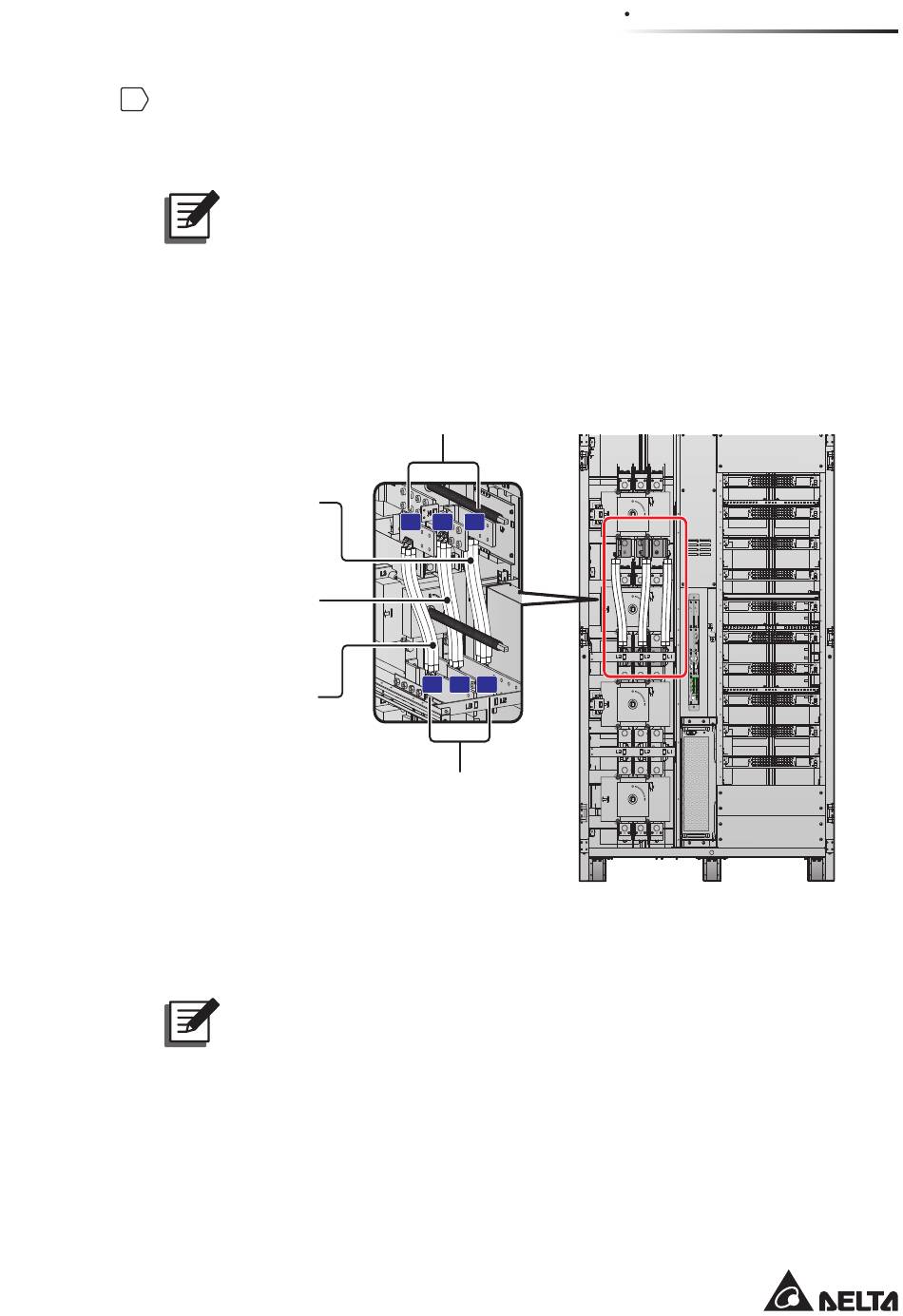

Abbildung 5-6: Entfernung der 12 Kabel zwischen Netz- (L1/L2/L3) und
Bypass-Eingangsklemmen (L1/L2/L3)
HINWEIS:
1. Die 12 Muttern und 12 Kabel für späteren Gebrauch sicher verwahren.
2. Wenn Sie die USV von zwei Einspeisungen auf eine wandeln möchten,
verwenden Sie bitte die entfernten 12 Muttern, um die entfernten 12 Kabel
mit den Netz- (L1/L2/L3) und Bypass-Eingangsklemmen (L1/L2/L3) zu
verbinden.
Innenansicht bei zwei geöffneten Vordertüren,
beide Schalterabdeckungen entfernt
N
N
L2
L1
L3
L2
L1
N
N
5 -11
5
Installation und Verkabelung
51
51
51
L3
L1
OFF
ON
13
12
11
51
51
51
L3
L1
OFF
ON
L3
L1
OFF
ON
L3
L1
OFF
ON
