UPS-1.1
Power Flow
Nach Auswahl von YES schaltet die USV den Wechselrichter ab, schließt den
3
Ausgang sämtlicher Leistungsmodule ab und wechselt in den Standby-Betrieb.
Zu diesem Zeitpunkt leuchtet die Dreifarb-LED gelb, und der folgende Bildschirm
(Abbildung 6-50) wird angezeigt.
UPS-1.1
Power Flow
Power Flow
Summary
System Status
Stellen Sie den Eingangstrennschalter (Q1), den Bypass-Trennschalter (Q2) und den
4
Ausgangstrennschalter (Q4) auf OFF.
Nun führt jedes Leistungsmodul eine DC-BUS-Entladung durch. Die zugehörige LED
5
blinkt grün. Nach der Entladung erlischt die LED an jedem der Leistungsmodule.
Etwa drei Minuten später wird die USV abgeschaltet, und somit auch das LCD und die
6
Dreifarb-LED.
Stellen Sie den Trennschalter (Q5) an jedem externen Batterieschrank auf OFF.
7
Modulon DPH-Serie
MEASUREMENT
SETUP
Transfer to Bypass without Protection!

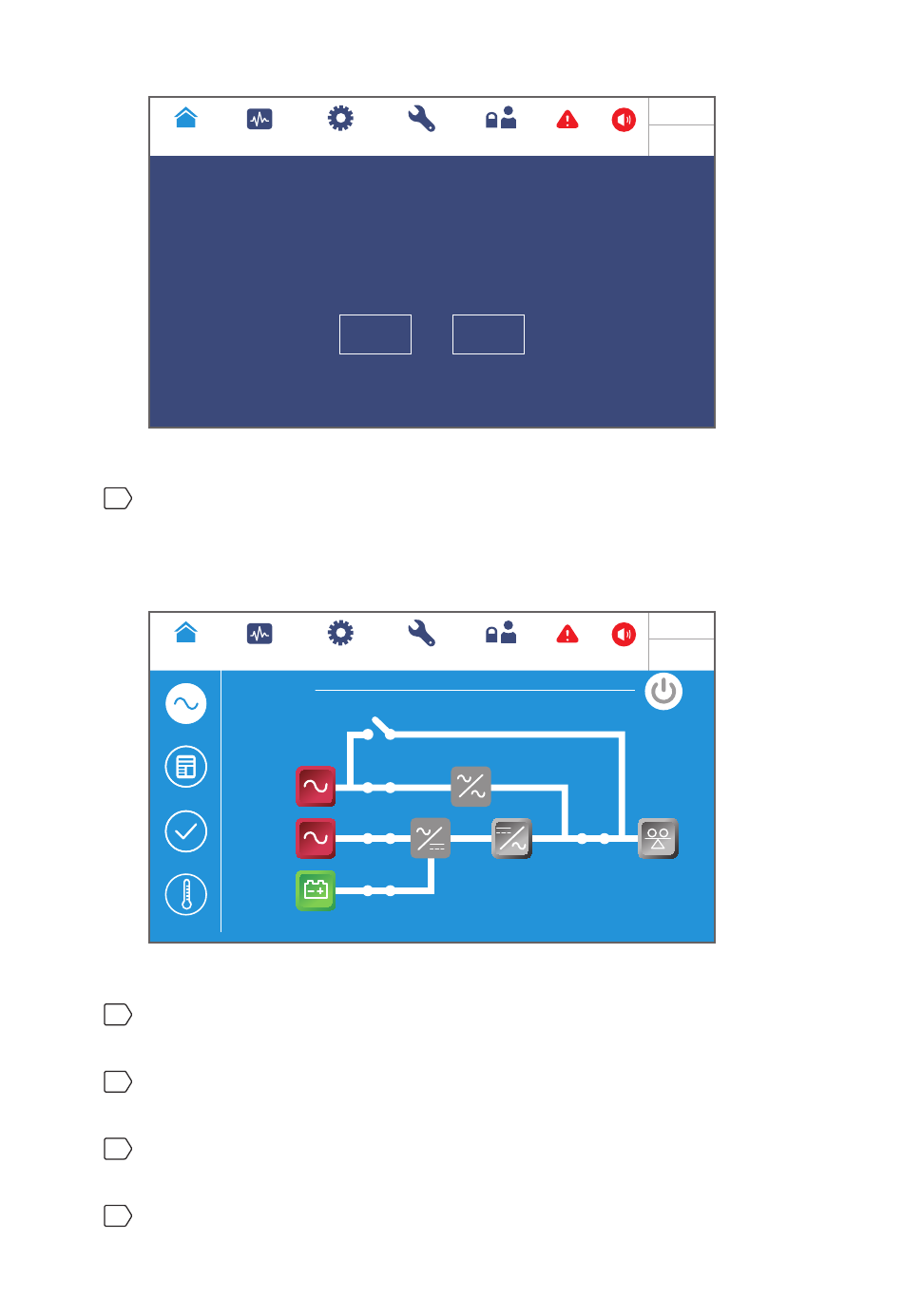

Abbildung 6-49: Bildschirm mit Ausschalthinweis
MEASUREMENT
SETUP
POWER FLOW
Maintenance
Bypass
Bypass
Mains
90 %
5 mins
EMS
Abbildung 6-50: Darstellung im Standby-Betrieb
MAINTENANCE
LOG IN
User
POWER OFF ?
No
Yes
MAINTENANCE
LOG IN
User
6- 3 6
10:15
2
Sep 25,2018
WARNING
Battery
10:15
2
Sep 25,2018
WARNING
Standby
Load
0 %
